MH-DL18S电池电量显示模块结构设计

在小型便携电子设备、低压储能供电回路、户外移动电源、小型锂电驱动工装的设计开发中，电量状态的直观可视化是提升设备使用体验、避免过放损伤电芯的核心功能点，MH-DL18S电池显示模块正是针对这类场景开发的集成化状态指示部件。不同于传统需要外接采样电路、额外搭配显示面板的分立方案，该模块将电压采样回路、状态驱动电路、显示指示单元集成在单一紧凑的PCB载体上，设计阶段就充分考虑了小空间设备内的安装适配性，不需要设计人员额外搭建外围采样电路，可直接串接在电池供电输出回路中，实时采集电池端电压参数，通过预设的电压-电量对应阈值，驱动显示单元输出直观的电量状态，让终端使用者无需借助万用表等测量工具，就能快速掌握当前电池剩余容量，提前规划充电或设备使用安排。

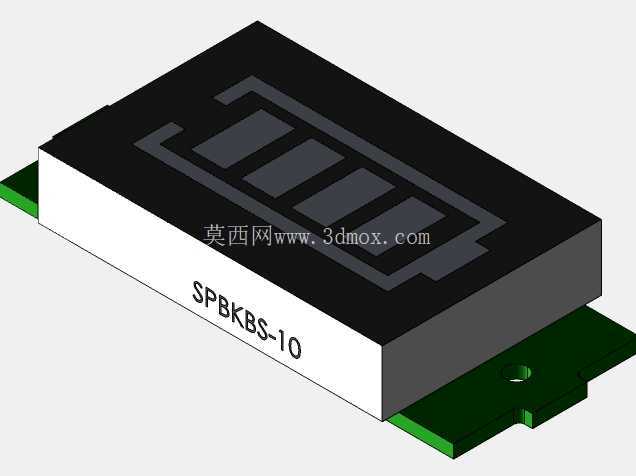

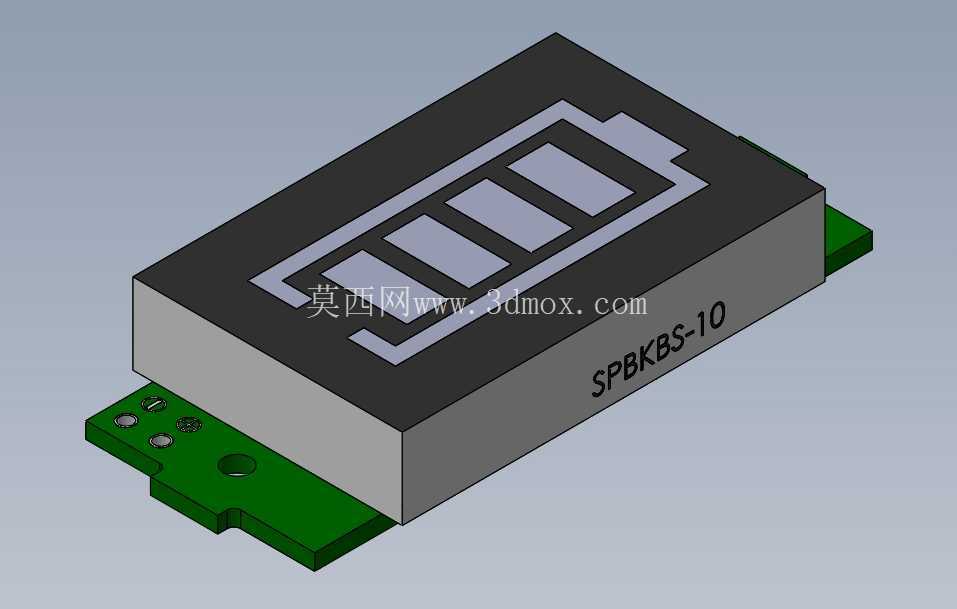

从结构设计维度来看，该模块采用分层堆叠的装配思路，底层为绿色FR-4玻纤PCB基板，基板边缘预留了标准化的焊盘接线位，可支持直插焊接、导线压接等多种接线方式，适配不同设备内部的走线布局需求；上层为显示标识覆盖层，采用耐磨损的哑光塑面材质，表面印刷标准化的电量格标识，显示逻辑清晰直观，即使在非专业使用场景下，用户也能快速识别电量状态。模块整体外形控制在极小的尺寸范围内，长宽尺寸适配多数小型电子设备的内部预留空间，厚度方向做了薄型化处理，不会过多占用设备内部的堆叠空间，安装边界上不需要额外预留过大的安全间隙，可直接贴装在设备壳体的内侧对应显示窗位置，也可通过点胶、微型螺丝固定在PCB安装柱上，适配不同的装配工艺需求。

在功能实现逻辑上，该模块针对常用的锂电芯电压区间做了阈值校准，能够匹配多串数低压锂电池的电量显示需求，采样回路做了限流保护设计，不会额外消耗过多电池待机电流，避免因为显示模块自身的功耗拉低设备整体续航表现。显示单元采用低功耗驱动设计，在电池正常供电状态下持续输出状态指示，当电池电压低于预设的过放阈值时，可通过显示状态的变化给出预警，提醒用户及时充电，避免电芯过放造成的容量衰减、寿命缩短问题。设计过程中充分考虑了工业场景下的使用可靠性，PCB基板做了覆铜加厚处理，焊盘位置做了加大设计，提升焊接后的连接强度，避免设备在小幅振动、移动过程中出现接线脱落、接触不良的问题；显示覆盖层与PCB基板之间采用卡扣加胶接的固定方式，不会因为长期使用出现标识层脱落、移位的问题。

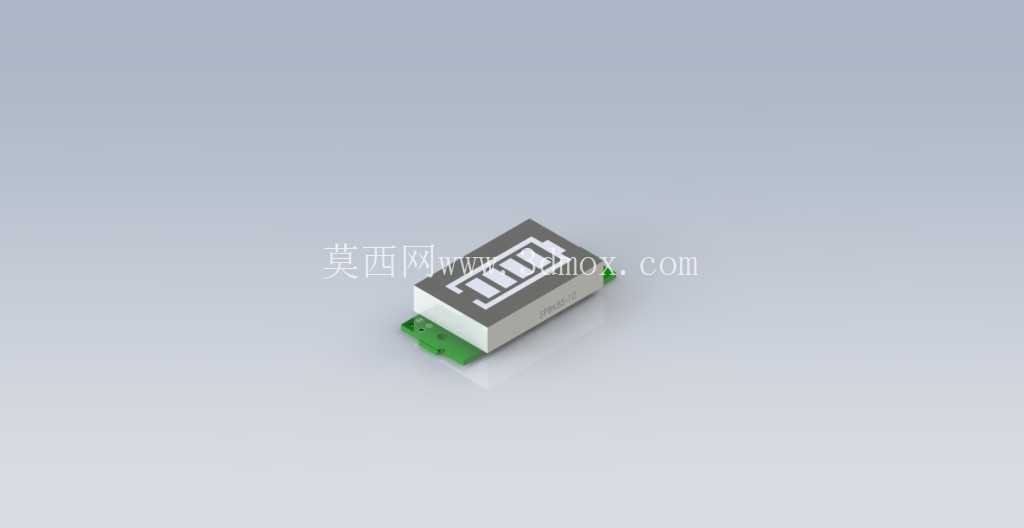

从实际应用适配性来看，该模块可直接嵌入到小型电动工具、便携检测仪器、户外照明设备、小型储能电源、DIY电子制作作品中，不需要设计人员重新开发电量采样与显示电路，能够大幅缩短相关产品的开发周期，降低电路设计的验证成本。在三维建模过程中，完整还原了模块的所有结构细节，包括PCB基板的边缘倒角、接线焊盘的位置尺寸、显示层的标识轮廓、安装定位的基准特征，可直接导入到整机设备的装配模型中，做干涉检查、安装位置模拟、显示窗对位验证，帮助结构设计人员在开模或样机制作前，就确认模块与周边结构件的适配关系，避免后期装配时出现空间干涉、显示窗对位偏移、接线长度不足等问题。建模过程中对模块的所有装配公差做了合理预留，PCB板的厚度、显示层的叠加高度、接线位的伸出尺寸都按照实物实际尺寸1:1还原，能够直接用于3D打印样机的装配验证，也可用于生成工程图纸做安装位的尺寸标注参考。
