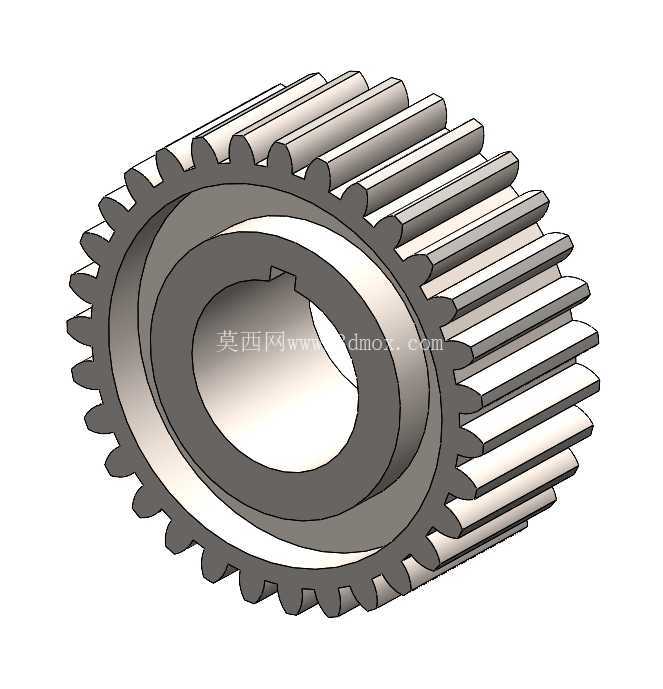

内花键直齿圆柱传动齿轮结构

　　这款内花键直齿圆柱齿轮，是定轴轮系传动场景中十分常见的动力传递零件，日常在小型机床进给箱、轻工包装设备传动组、农用机械变速单元里都能见到同结构零件的应用，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿圆柱齿轮，它不存在轴向分力，对支撑轴承的轴向载荷要求更低，装配时不需要额外调整轴向窜动间隙，很适合轴向安装空间受限、传动载荷平稳的中低速传动工位。从结构设计逻辑来看，这款齿轮采用内花键孔作为轴连接结构，相比普通平键连接的光孔齿轮，花键配合的接触齿数多，承载时的应力分布更均匀，能传递更大的扭矩，同时轴与齿轮的对中性更好，高速运转时的动平衡表现更稳定，装配时可以直接沿轴向推入对应花键轴，不需要额外配做键槽，也避免了平键连接长期使用后键槽磨损、滚键的失效问题。

　　齿部采用标准渐开线齿形设计，齿顶高、齿根圆角都按照通用机械传动的载荷规范做了优化，齿根处保留了足够的过渡圆角，避免热处理后应力集中导致的断齿问题，齿宽尺寸经过匹配计算，既保证足够的齿面接触面积降低单位面积接触应力，又不会因为齿宽过大导致轮齿受载后偏载磨损。齿轮的端面做了平整的止口设计，安装时可以贴合轴肩定位，保证齿轮在轴上的轴向位置精度，避免运转时出现轴向窜动导致的啮合冲击。

　　在实际选型替换时，需要重点核对几个安装边界尺寸：首先是内花键的模数、齿数、压力角以及大径小径尺寸，必须和配合的花键轴参数完全匹配，否则无法完成装配；其次是齿轮的分度圆直径、齿顶圆直径，要匹配啮合齿轮的中心距要求，保证啮合侧隙在合理范围内，侧隙过小会导致运转卡滞、齿面磨损加剧，侧隙过大则会出现反向传动空程，影响传动精度；另外齿宽尺寸要和啮合齿轮的齿宽适配，通常主动轮齿宽会略大于从动轮，避免装配轴向偏移导致啮合接触面积不足。这款齿轮的结构没有额外的减重孔设计，整体刚性更强，适合冲击载荷不大但传动扭矩要求较高的工位，日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长使用寿命。

　　在三维建模过程中，这类齿轮的齿形通常通过渐开线方程生成精确轮廓，再通过阵列、拉伸切除等特征完成整体结构，花键部分的参数需要严格对应国标花键规格，避免建模误差导致3D打印或机加工后零件无法装配，建模完成后还需要做啮合干涉检查，验证轮齿在啮合过程中是否存在卡滞问题，确保实际加工后的零件能直接投入装配使用。不同于带轮毂凸台的齿轮结构，这款齿轮的轮毂与齿圈部分的厚度过渡均匀，热处理时的变形量更小，加工时的装夹定位也更方便，适合批量生产加工，在小型自动化设备的传动模组改造、老旧设备备件替换场景中，这类结构的齿轮通用性很强，只要参数匹配就能直接替换失效的原有零件，快速恢复设备的传动功能。
