集成式气动控制多路阀组三维结构

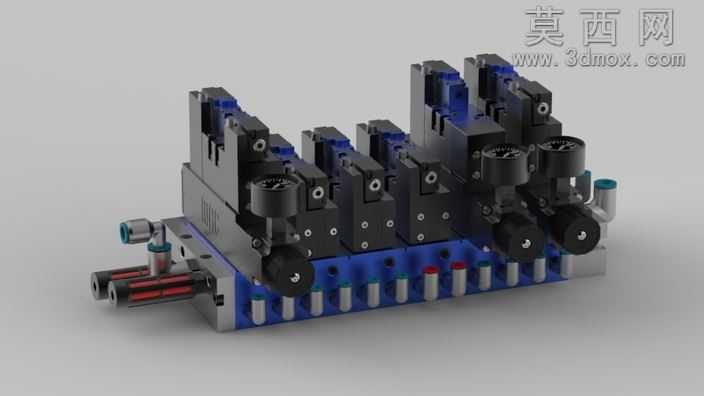

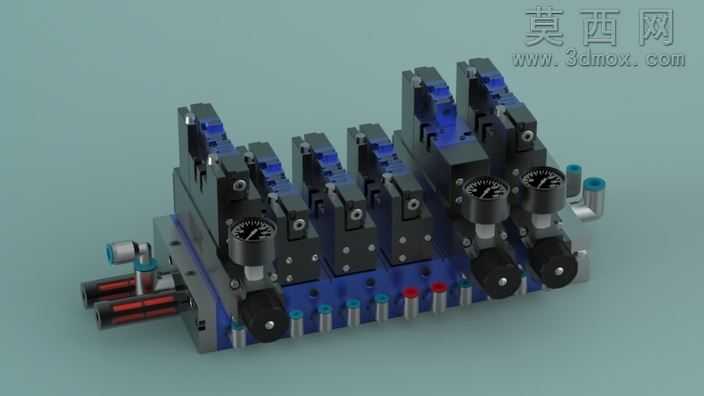

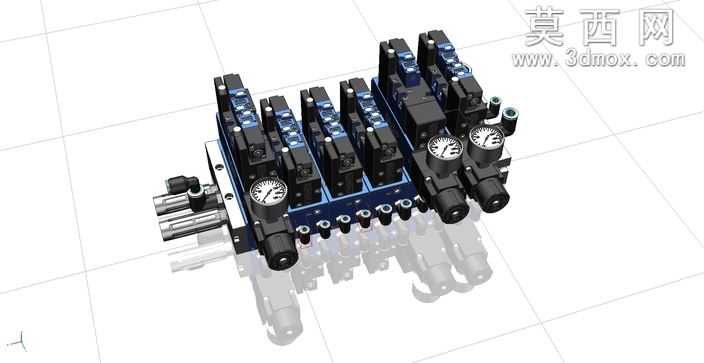

本模型为集成式气动控制多路阀组，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循气动元件的实际装配尺寸与行业规范，对每一处结构细节都做了精准还原。整体阀组以铝合金集成阀岛为安装基座，基座上按照气路流向依次排布多组电磁阀、压力调节模块、压力表安装位以及快插式管接头，各元件通过基座内部预制的气路通道实现连通，省去了大量外接管路，大幅提升阀组的集成度与可靠性。建模时对电磁阀的电磁驱动部分、阀芯腔体、手动操作按钮都做了分层建模，可清晰展示内部阀芯的运动路径与密封结构；压力调节模块部分还原了调压弹簧、膜片、调节旋钮的配合结构，能够直观呈现压力调节的工作原理；压力表采用表盘与接头的分体建模，表盘刻度标识清晰，接头与阀块的连接螺纹做了真实的螺纹牙型还原，保证装配关系的准确性。快插式管接头部分还原了卡簧、密封胶圈、接头本体的嵌套结构，可展示气管插入后的锁紧与密封逻辑。材质渲染阶段，阀岛基座采用哑光铝合金材质，表面做轻微的阳极氧化质感处理，电磁阀阀体采用黑色哑光工程塑料材质，压力表表盘采用玻璃加白色刻度盘的组合材质，金属接头部分做亮面镀锌金属质感，调压旋钮做防滑纹理的橡胶质感处理，不同材质的区分度清晰，能够直观分辨不同元件的功能分区。设计思路上采用模块化集成设计，将原本分散布置的气动控制元件整合到统一阀岛上，既缩小了安装占用空间，又减少了外接管路的漏气风险，同时预留了扩展安装位，可根据实际使用需求增减电磁阀与调压模块的数量，适配不同回路数的气动控制系统。模型完整还原了阀组的安装孔位、气路接口位置、元件排布间距，可直接用于气动系统的布局设计演示、装配培训以及原理展示，各部件均保留可编辑的建模参数，支持根据实际工况调整阀组的回路数量、元件型号与接口尺寸。
