迷你履带式起重机NX三维设计模型

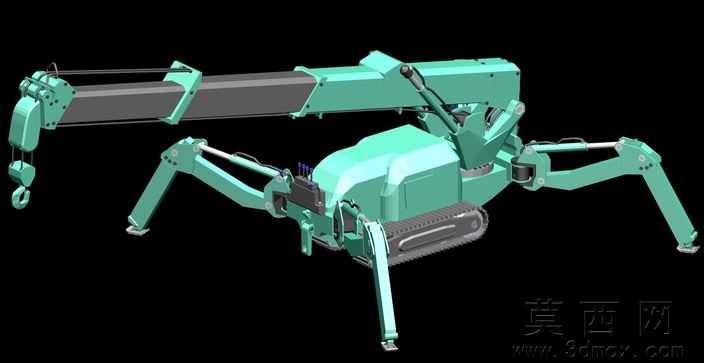

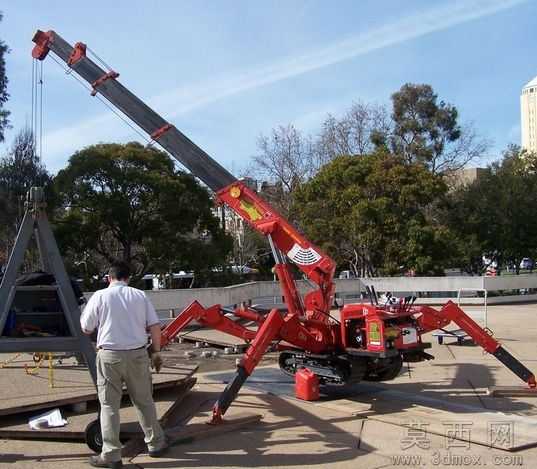

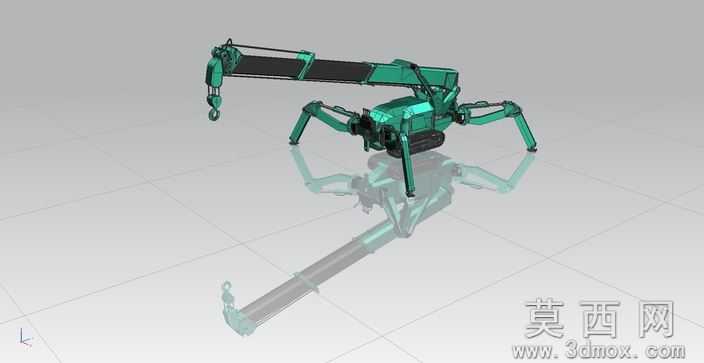

本迷你履带式起重机三维模型采用NX软件完成全参数化建模，建模流程遵循从整体布局到细节拆分的正向设计逻辑：首先依据设备实际作业尺寸搭建整机骨架基准，依次完成履带行走底盘、回转支承基座、多节伸缩吊臂、蜘蛛式支腿、起升卷扬机构、吊钩组件的独立零件建模，再通过装配约束完成各部件的运动副匹配，全程保留完整参数化特征树，支持后续对臂长、支腿跨距、底盘尺寸等参数进行快速调整迭代。参数设计严格匹配实物性能指标，设定起重能力为2.82t×1.4m作业半径，整机外形尺寸为2750mm×750mm×1470mm，整机重量1960公斤，动力系统兼容柴油、电动双驱动方案，各部件参数均经过干涉校验，确保伸缩臂收展、支腿伸缩、回转动作、吊钩升降的运动行程无结构冲突。渲染材质方面针对不同部件匹配对应工业材质属性：履带底盘采用哑光深绿金属漆搭配橡胶履带材质，伸缩吊臂设置金属漆面加防滑纹理贴花，液压油缸赋予镀铬金属高光质感，吊钩组件添加合金钢结构材质，地面设置反光平面完成光影烘焙，最终渲染图清晰呈现整机结构细节与材质质感，可直接用于方案展示与效果演示。结构原理上，该迷你起重机采用履带式行走底盘适配狭窄复杂场地，作业时展开四条蜘蛛式支腿扩大支撑跨距保障稳定性，多节伸缩吊臂通过内置液压油缸驱动实现长度调节，回转机构支撑上部作业结构完成360度回转，起升机构通过卷扬钢丝绳带动吊钩完成重物升降，双动力配置可满足室内无排放作业、户外无电源作业的多场景需求。软件兼容层面，模型提供NX原生格式文件，同时附带通用格式导出文件，可兼容SolidWorks、ProE、UG等主流三维设计软件打开编辑，模型保留完整装配结构与零件特征，无破面、缺失几何体等问题，导入后可直接进行编辑修改。研发教学应用层面，该模型可作为小型起重设备研发的原型参考，帮助设计人员快速验证迷你履带吊的结构布局与运动逻辑，也可作为机械制图、起重机械课程的教学案例，用于讲解起重设备的结构组成、液压驱动原理、稳定性设计要点，同时也可用于起重作业场景的动画仿真、虚拟实训项目搭建，为小型起重设备的设计优化、教学演示提供可靠的三维数字模型支撑。
