4/3型双电控换向电磁阀三维结构设计

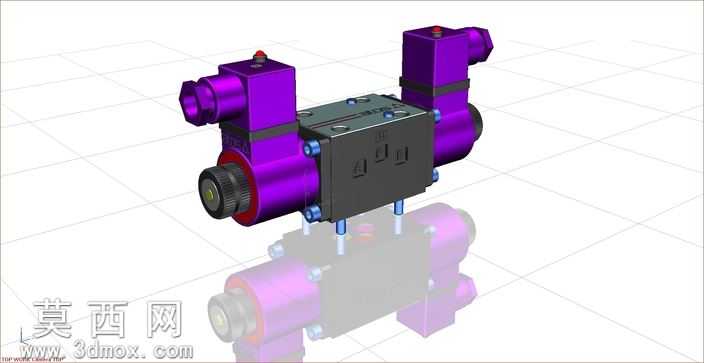

本作品为4/3型双电控换向电磁阀的三维参数化建模成果，建模阶段以工业液压阀件实际生产尺寸为基准，严格遵循ISO 4401标准安装接口规范开展结构设计。建模过程中首先完成主阀体的基体特征搭建，精准还原阀体内置线轴式阀芯的滑动配合腔道，对阀体表面的油口标识、安装定位孔、螺栓连接孔位逐一进行特征刻画，保证各孔位的同轴度、位置度公差符合实际装配要求。两侧电磁驱动头部分别建模，还原了电磁线圈外壳的防护结构、顶部手动应急操作按钮、接线端的防护接口结构，对驱动头与阀体连接的密封端面、定位销孔进行细节处理，同时还原了驱动头端部的调节旋钮结构，匹配实际产品的参数调节功能。材质与渲染阶段，针对不同部件赋予对应工业材质：主阀体采用哑光黑色铸钢材质，还原金属铸件的细微颗粒质感；两侧电磁驱动头外壳采用紫色工业烤漆金属材质，还原漆面的均匀光泽与轻微反光特性；连接螺栓采用镀锌亮面金属材质，手动按钮采用红色哑光塑料材质，调节旋钮采用黑色滚花塑料搭配金属镶边材质，底部安装底板采用银灰色金属材质。渲染时采用45度俯视角展示模型，搭配半透明反射地面突出模型的整体轮廓，通过柔和的工业环境光凸显各部件的材质差异与结构层次，清晰呈现阀件的整体装配关系。结构设计上采用三位四通中位机能结构，匹配双电磁驱动控制逻辑，支持交流与直流两种供电模式适配，额定工作电压24V，最大通流能力60L/min，最高耐受工作压力350bar，采用底板式安装方式适配标准液压阀组集成需求，线轴式阀芯结构保证换向动作平稳、内泄漏量控制在行业标准范围内，整体模型完整还原了该型电磁阀的所有外部结构与关键装配特征，可用于液压系统集成演示、阀件选型展示、装配工艺模拟等场景。
