带安装支座的圆锯动力主轴结构设计

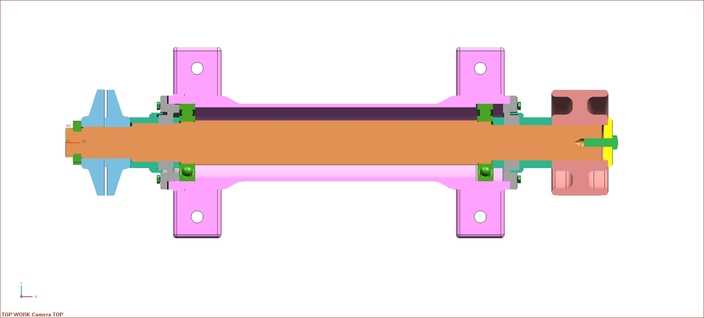

本作品为锯切设备配套的圆锯动力主轴三维设计方案，是设计者首次项目设计实践的成果之一，整体建模过程依托三维机械设计软件完成，全程遵循机械设计的装配逻辑与加工可行性原则开展。建模阶段首先完成核心主轴零件的参数化绘制，严格匹配两端锯片安装位、轴承配合位、传动连接位的尺寸公差要求，确保各轴段的同轴度、台阶面定位精度符合高速回转零件的设计规范。随后依次完成两端轴承组件、密封端盖、锁紧螺母的建模与装配，轴承部位采用标准件参数化调用方式，还原轴承内圈、外圈、滚动体的完整结构，端盖部位设计有对应的密封槽与螺栓安装孔，保证装配后可实现轴承的轴向定位与防尘密封效果。主轴外部的防护筒体采用薄壁圆柱结构建模，表面赋予淡粉色金属烤漆材质效果，筒体两端分别设计有法兰连接结构，通过内六角螺栓实现与端盖的紧固连接，还原真实装配中的螺栓排布与沉头孔结构。筒体下方设计有两个对称的L型安装支座，支座底板开设长圆形安装孔，可实现主轴组件在设备机架上的位置微调与紧固安装，支座与筒体的连接部位做了圆角过渡处理，降低应力集中风险。主轴一端为锯片安装端，依次设计有法兰压盘、锁紧螺母结构，可实现圆锯片的夹紧固定，另一端设计有带轮安装位，匹配铜色轴端锁紧结构，可通过带传动实现动力输入。渲染阶段针对不同零件赋予差异化材质：回转密封件采用青绿色橡胶材质，带轮与锯片压盘采用灰铸铁金属材质，螺栓、锁紧螺母采用镀锌钢材质，安装支座采用与筒体一致的烤漆金属材质，通过光影调整突出各零件的装配层次与结构边界，清晰展现内部组件与外部壳体的配合关系。整体设计围绕锯切作业的动力传输需求展开，兼顾了结构稳定性、安装便捷性与维护便利性，完整还原了圆锯动力端的全部结构细节，可作为同类锯切设备主轴设计的参考方案，也可用于后续的工程图导出、运动仿真分析与干涉检查工作。
