重载型十字轴式高扭矩万向节结构

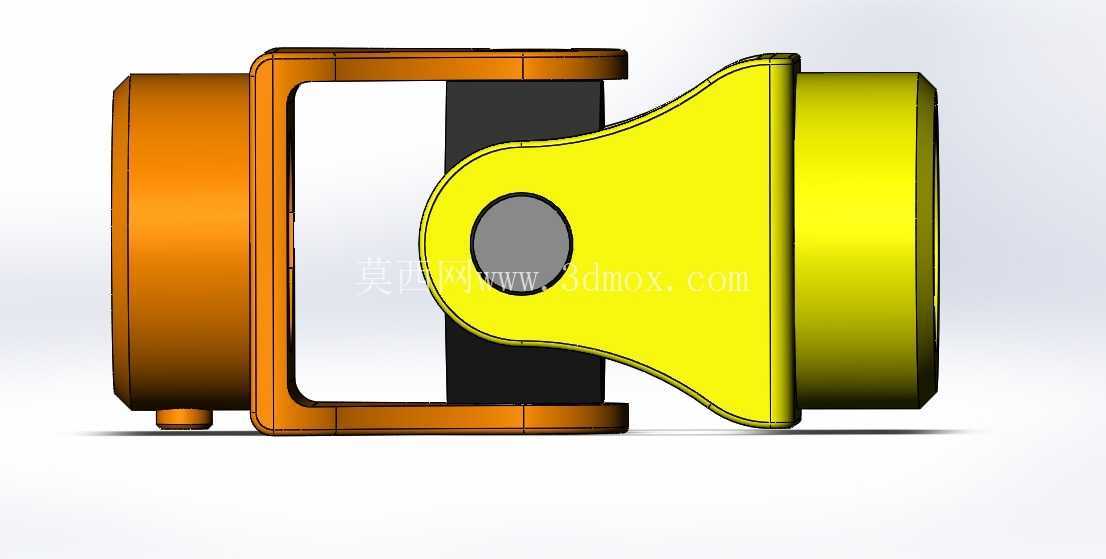

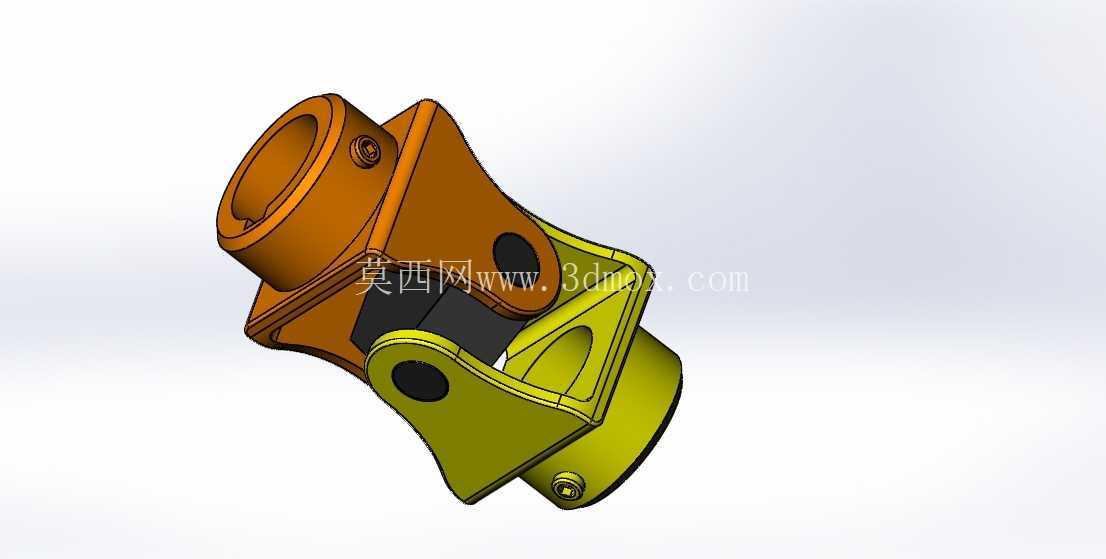

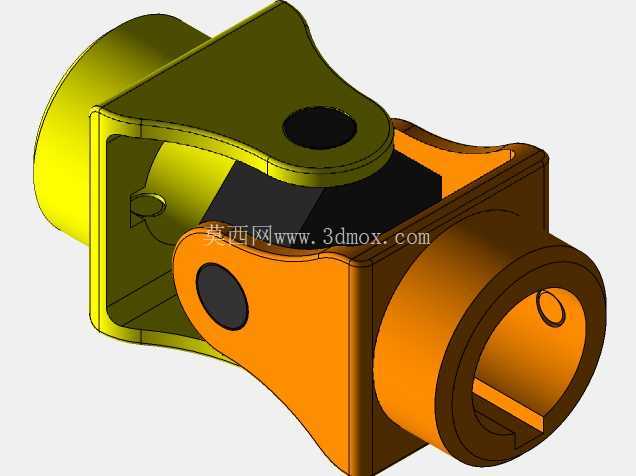

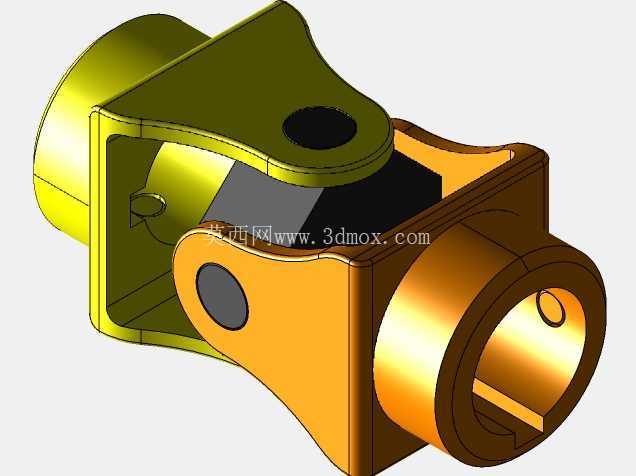

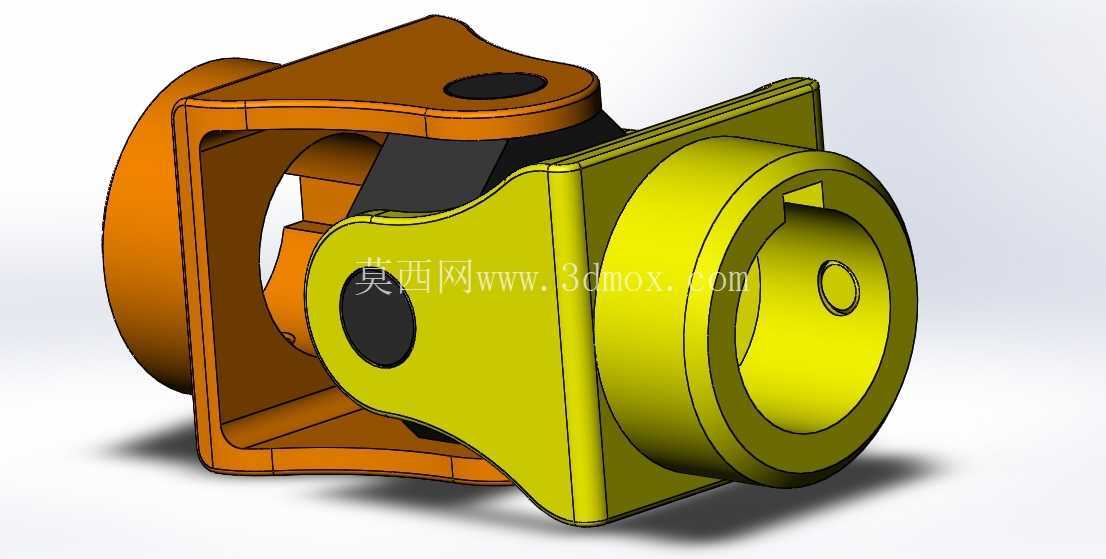

　　在矿山输送、重型工程机械、大型农用设备的动力传输链路中，万向节是解决两轴存在空间夹角、安装偏移工况下扭矩传递的核心部件，普通十字轴万向节受限于轭架结构强度与轴承承载能力，往往无法适配大扭矩、持续冲击载荷的使用场景，这款高扭矩万向节的结构设计，正是针对这类重载工况做了针对性的结构优化。从实际应用场景来看，这类万向节常被布置在工程机械分动箱到驱动桥的传动段、大型皮带输送机的驱动端补偿连接位，以及重型农机的动力输出轴端，这类场景的共性是传动扭矩大、作业过程中存在持续的载荷波动，部分工况还伴随两轴相对角度的频繁变化，对部件的抗冲击能力、扭转刚度都有极高要求。从功能特性上看，这款结构通过优化轭架的受力路径，将传统薄壁冲压轭架改为整体式锻造结构的加厚设计，两个连接轭分别采用法兰式和耳座式的连接接口，法兰端可直接对接驱动端的输出法兰，通过螺栓实现刚性固定，耳座端则可配合十字轴轴承实现大角度的摆动补偿，相比普通万向节，其轭架的受力截面做了加宽处理，在十字轴的安装孔位处设计了加厚的轴承座凸台，避免大扭矩传递时孔位出现应力集中导致的开裂问题。

　　设计思路上，这款结构没有盲目追求大角度补偿能力，而是在常规万向节35度最大摆角的基础上，优先强化扭转承载能力，十字轴的轴颈直径比同规格普通万向节加大了15%，配套的滚针轴承长度也做了对应加长，让接触应力分布更均匀，避免局部载荷过大导致的轴承早期磨损；轭架的外形采用了变截面的流线型设计，在非受力区域做了合理的减重挖槽，既保证了整体结构强度，又不会让部件整体重量过大，减少传动链路的转动惯量，降低启动和换向时的冲击载荷。

　　从安装边界来看，法兰端的安装面设计了定位止口，可与对接法兰实现精准同轴定位，止口的尺寸公差按照H7级精度设计，保证安装后的同轴度误差控制在允许范围内，避免附加弯矩的产生；耳座端的两个轴承孔同轴度严格控制在0.02mm以内，保证十字轴安装后转动灵活无卡滞，不会出现偏磨问题；整体安装长度预留了足够的伸缩补偿余量，可适配安装时的轴向尺寸误差，同时在工作过程中可补偿轴系的热胀冷缩量，避免额外的轴向力作用在两端的支撑轴承上。

　　实际使用中，这类高扭矩万向节不需要额外的润滑管路设计，十字轴轴承自带密封储油结构，维护周期比普通万向节延长两倍以上，可适应多粉尘、潮湿的户外作业环境，密封结构采用双唇口橡胶密封圈，可有效阻挡外界粉尘、泥水进入轴承内部，同时防止内部润滑脂泄漏，保证长期运行的可靠性。在结构细节上，两个轭架的连接端面都做了倒角处理，避免安装时磕碰损伤配合面，法兰端的螺栓孔采用均匀分布设计，可适配不同角度的安装需求，不需要调整整体姿态就能完成对接；耳座端的轴承固定采用卡簧式结构，既保证了轴承的轴向定位可靠，又方便后期维护时的拆卸更换，不需要专用的大型工装就能完成十字轴的更换作业，降低现场维护的难度。对于传动系统设计人员来说，这类万向节的选型不需要额外做复杂的强度校核，结构本身的安全系数按照1.8倍的额定扭矩设计，可覆盖大部分重载传动场景的冲击载荷需求，安装时只需要保证两端对接轴的夹角不超过最大允许摆角，固定螺栓按照规定扭矩锁紧，就能实现长期稳定的动力传输，相比传统的弹性联轴器，它的角度补偿能力更强，承载扭矩更大，非常适合安装空间受限、两轴对中难度大的重载传动场景。
