电动夹具式自动灯泡组装设备结构设计

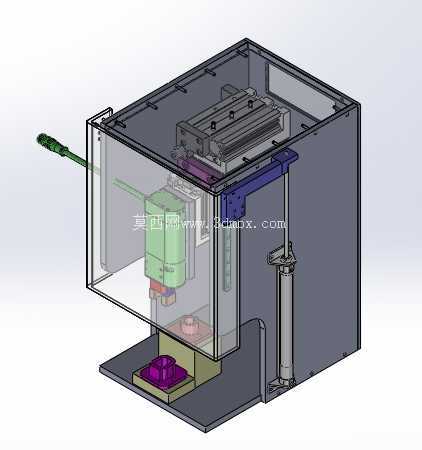

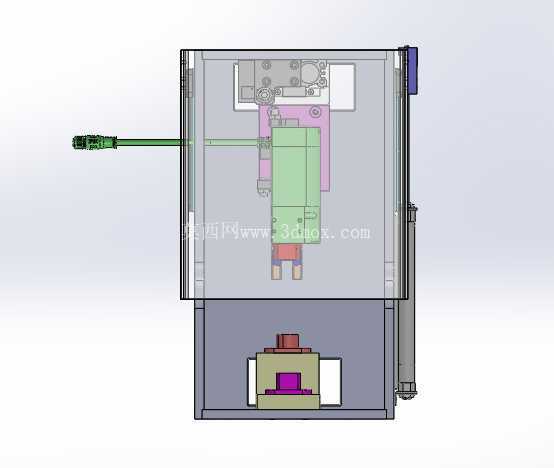

　　这款自动灯泡组装设备，主要面向民用照明灯泡、小型指示灯泡的批量组装工序场景，适配中小规模照明器件生产车间的流水线工位布局，可替代传统人工手动对位、压合的组装模式，解决人工组装过程中对位偏差大、压装力度不均导致的灯泡壳体开裂、灯座接触不良等常见工艺问题。设备整体采用半封闭柜式结构设计，外围设置透明防护围挡，既可以在设备运行过程中阻挡内部机构动作产生的细小碎屑飞溅，也能方便现场操作人员直观观察内部组装工位的运行状态，及时排查卡料、对位偏移等异常工况。从结构布局来看，设备底部为一体式安装基座，采用加厚钢板焊接后做时效处理，消除焊接内应力，避免长期运行过程中基座变形影响组装精度，基座底部预留四个可调式支撑脚安装位，可根据现场地面平整度调整设备水平度，适配不同高度的流水线对接需求，整体安装边界宽度控制在600毫米区间，深度控制在550毫米区间，高度控制在750毫米区间，占用车间地面空间较小，可直接嵌入现有灯泡生产流水线的中段工位，不需要对原有生产线做大规模改造。设备核心执行单元采用电动夹具作为工件夹持部件，相比传统气动夹具，电动夹具的夹持行程、夹持力度可通过参数做精细化调整，针对不同规格的灯泡玻璃壳体、塑料灯座，可设置对应的夹持力阈值，避免夹持力过大造成玻璃壳碎裂，也能防止夹持力过小导致工件移位。夹具安装在垂直布置的线性导轨滑台上，滑台采用伺服电机驱动滚珠丝杠传动，重复定位精度可控制在0.02毫米以内，保证压装过程中灯头与灯泡壳体的同轴度，减少组装后灯泡的接触不良率。

　　设备的上料工位设置在防护围挡的侧方开口位置，操作人员可将待组装的灯泡壳体、灯座分别放置在底部定位胎具上，胎具采用快换式设计，针对不同外形尺寸的灯泡产品，仅需更换对应型面的定位胎具即可快速切换生产型号，换型时间可控制在10分钟以内，适配多品种小批量的灯泡生产需求。压装工位下方设置压力检测模块，当电动夹具带动灯座下行压装到灯泡壳体上时，压力模块可实时采集压装过程的压力曲线，当压装力超出设定阈值或者未达到标准压装行程时，设备会自动触发停机报警，提示操作人员排查异常工件，避免不良品流入下一道工序。

　　设备的电气控制元件全部集成在柜体后侧的封闭安装腔内，与前端组装工位做物理分隔，避免组装过程中产生的灰尘、碎屑进入电气腔造成元件接触不良，电气腔侧面设置散热通风槽，保证长时间运行过程中控制元件的工作温度处于合理区间。从设计思路层面，这款设备优先考虑了现场操作的人机工程学要求，操作开口的高度设置在距离地面1.1米的位置，符合操作人员站立作业的手臂操作舒适区间，减少长期作业的疲劳感；所有运动部件的行程范围内都设置了软限位与硬限位双重保护，当软限位触发失效时，硬限位块可直接阻挡滑台超行程运行，避免机构碰撞损坏。

　　设备的气动管路、电气线路全部采用内置式布线，沿柜体框架的型材槽内布置，外部无裸露管线，既提升了设备整体的整洁度，也能避免生产过程中管线被工件剐蹭造成的破损故障。针对灯泡组装过程中常见的玻璃屑掉落问题，设备基座表面设置了倾斜的导屑槽，掉落的碎屑可沿导屑槽滑落到侧方的集屑盒内，操作人员仅需定期抽出集屑盒清理即可，不需要拆解设备主体结构做清洁，降低日常维护的工作量。在安装适配性方面，设备基座预留了与流水线输送线对接的安装孔位，可根据客户需求加装自动上下料机械手模块，实现从工件上料、组装到下料的全流程无人化运行，也可作为独立工位由人工上下料使用，适配不同自动化程度的生产场景。设备的压装行程可根据不同长度的灯泡产品做调整，最大压装行程可达到150毫米，覆盖市面上绝大多数民用小型灯泡的组装尺寸需求，夹具的夹持范围可通过更换夹爪调整，适配直径20毫米到60毫米区间的灯泡壳体夹持。
