潜伏牵引式AGV智能搬运小车结构设计

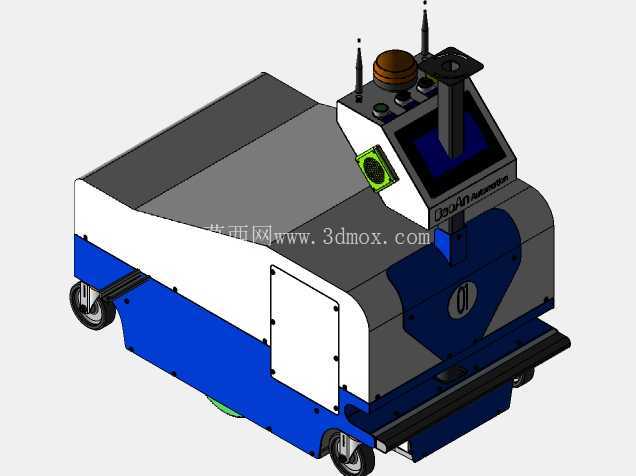

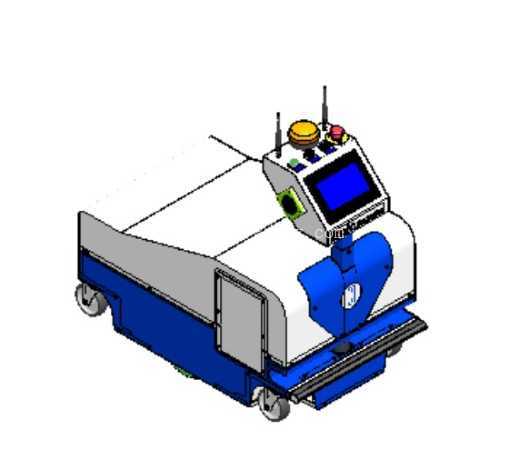

这款潜伏牵引式AGV的结构设计，核心围绕厂内物流的线边转运、仓储区到产线的物料配送场景展开，适配电子制造、汽车零部件装配、电商仓储分拣等多场景的物料流转需求，可潜入带牵引挂钩的料架车底部，通过自动升降的牵引销完成料架对接，单次可牵引额定载重范围内的多台料车，替代传统人工拖车、手动液压搬运车的重复转运作业，降低车间内物料流转的人力投入，同时减少人工搬运带来的物料磕碰、路径冲突等问题。

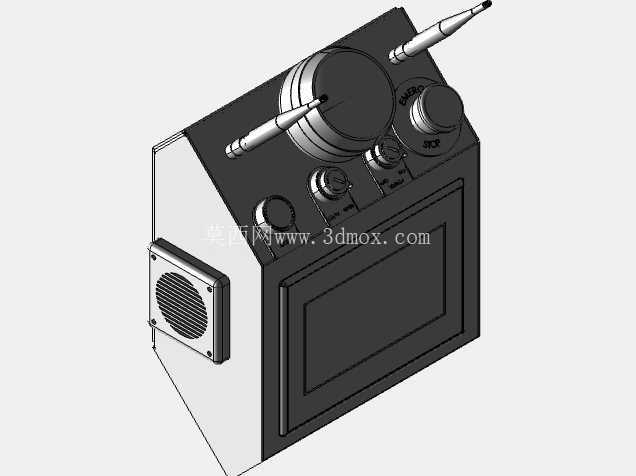

从功能特性来看，车体顶部集成的人机交互单元包含触控显示屏、急停按钮、状态警示灯与操作按键，显示屏可实时显示设备运行状态、电量、任务路径信息，急停按钮采用凸起式大尺寸设计，满足现场人员紧急情况下的快速操作需求，三色警示灯可通过不同颜色灯光反馈设备运行、故障、待机等不同状态，便于现场管理人员快速识别设备工况。车体前部的激光/视觉导引传感器安装位做了内凹防护设计，避免车间内杂物碰撞损坏传感元件，两侧的防撞触边采用柔性橡胶材质，触发后可立即切断动力输出，保障现场人员与设备安全。行走轮组采用差速驱动布局，搭配前后万向随动轮，可实现原地转向、窄通道通行，最小转弯半径可适配多数车间现有通道宽度，无需对现有厂区地面做大规模改造即可投入使用。

设计过程中优先考虑了车体的通过性与安装边界，整车高度控制在可潜入多数标准料架底部的尺寸范围内，车体宽度适配车间常见1.2米主通道、0.8米支线通道的通行要求，牵引销的升降行程匹配市面主流料架的挂钩高度，无需对现有料架做定制化改造即可兼容使用。车体内部的电气舱采用分层布局，上层放置控制器、通讯模块，下层放置电池组与驱动单元，配重经过重心校核，确保牵引满载料架时车体不会出现翘头、侧倾问题，电池舱采用快拆结构设计，可快速更换备用电池，满足多班次连续生产的使用需求。车体外壳采用钣金折弯焊接成型，表面做喷塑处理，耐车间内的油污、粉尘侵蚀，侧面预留的检修门采用快拆螺丝固定，日常维护时可快速打开检修门排查驱动轮、传感器接线等部件的故障，无需整体拆解车体外壳。

在细节结构处理上，车体前部的牵引机构做了浮动缓冲设计，对接料架时可抵消一定的位置偏差，降低对AGV停靠精度的要求，即使停靠时存在厘米级的位置误差也可顺利完成挂钩对接。行走轮采用聚氨酯包胶材质，行走时噪音低，不会损伤环氧地坪，轮组的安装座做了加强筋设计，可承受满载牵引时的冲击载荷。顶部的通讯天线采用外置直立设计，保障车间内无线网络信号的稳定传输，避免金属车体屏蔽信号导致的通讯中断问题。整车的布线全部采用内部走线方式，所有线缆都通过拖链、线卡固定，避免线缆外露被剐蹭损坏，电气接口全部采用航空插头，防护等级满足车间日常使用的防尘防溅要求。
