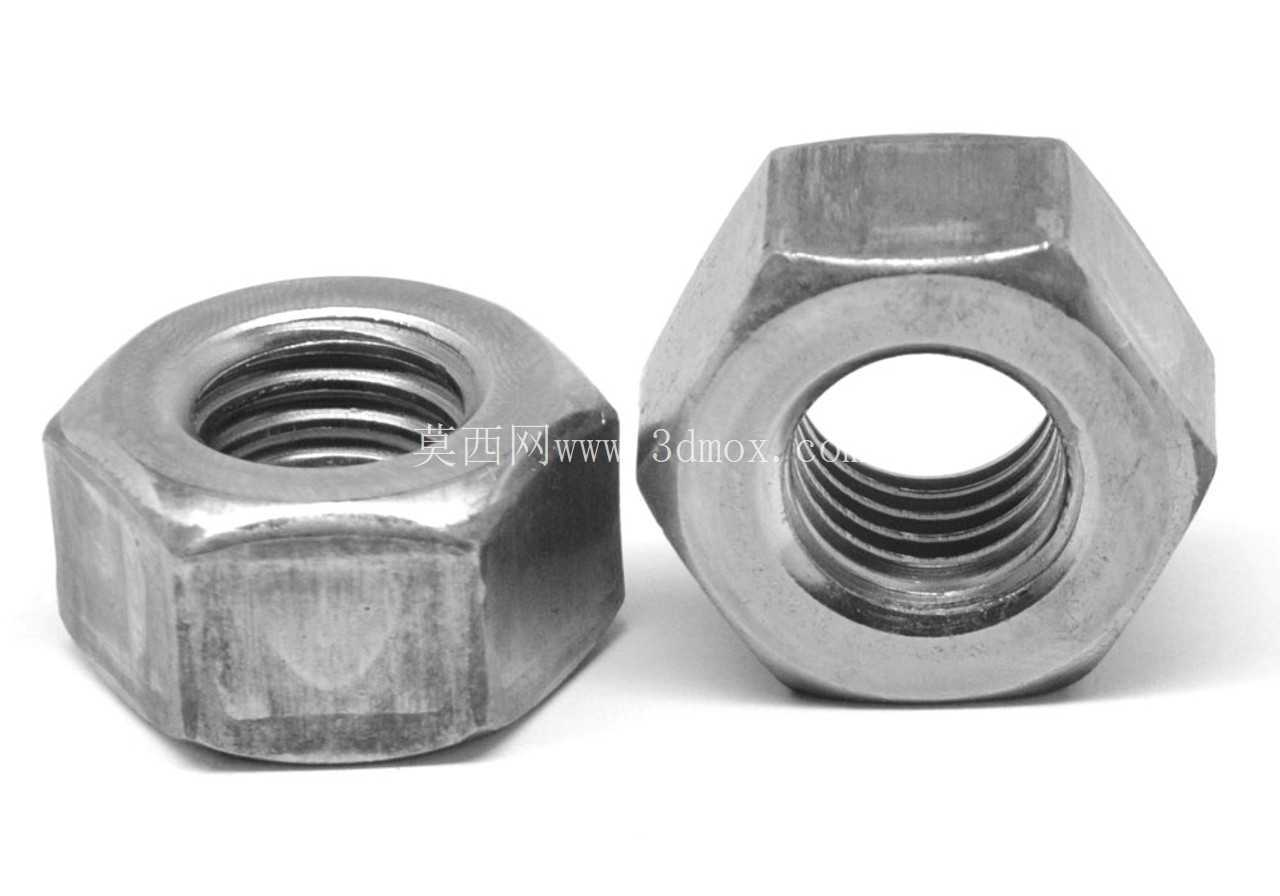

M20粗牙六角钢制紧固螺母结构

　　在重型钢结构厂房的梁柱节点连接、大型输送设备的机架拼装、工程机械的动臂铰接部位、液压管路的法兰对接工位，M20规格的粗牙六角螺母都是出现频率极高的紧固元件，这类螺母的设计完全围绕大载荷下的可靠锁紧需求展开，没有多余的装饰性结构，每一处尺寸公差都经过实际工况的反复验证。从结构设计逻辑来看，六角外形的选择并非随意设定，而是兼顾了手动扳手、套筒、气动扳机等多种工具的夹持兼容性，六个受力面的夹角经过优化，既不会因为棱边过少导致扳手打滑，也不会因为棱边过多造成棱边强度不足，在空间受限的安装场景下，只需要60度的扳手回转空间就能完成拧动操作，这也是六角结构成为紧固件主流外形的核心原因。这款M20螺母采用2.5mm螺距的粗牙螺纹设计，和同规格细牙螺母相比，粗牙的牙型截面更大，螺纹牙根的抗剪切强度更高，在承受振动载荷、冲击载荷的时候不容易出现滑牙失效，不需要额外增加防松垫片就能在多数常规重载场景下保持锁紧力，同时粗牙螺纹的安装容错率更高，即使螺纹表面存在轻微的浮锈、磕碰毛刺，也能顺利完成旋合，非常适合工地现场、矿山设备这类安装条件相对粗糙的作业环境。

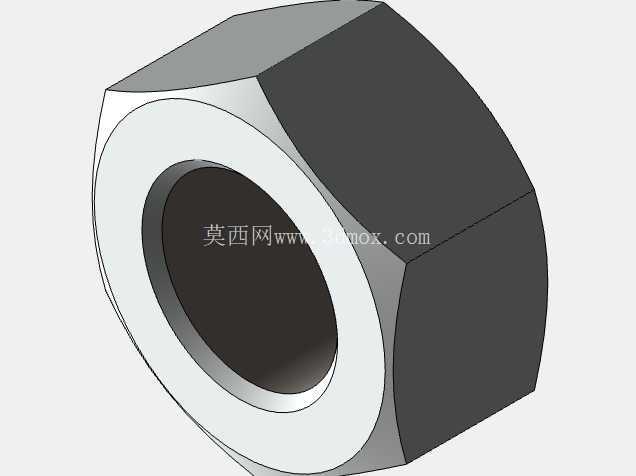

　　从安装边界尺寸来看，这款螺母的对边宽度严格遵循通用紧固件的尺寸规范，配套的开口扳手、套筒规格都是行业通用尺寸，不需要定制特殊工具，螺母的厚度设计充分考虑了螺纹啮合的有效圈数，当和配套的M20螺栓旋合时，足够的啮合长度能让每一圈螺纹均匀分担载荷，避免前几牙螺纹因为应力集中出现断裂。在实际设备装配场景中，这类螺母常和弹簧垫圈、平垫圈配合使用，平垫圈可以增大螺母和被连接件的接触面积，降低接触面的压应力，避免被连接件表面被螺母压出凹陷导致预紧力流失，弹簧垫圈则可以在持续振动的工况下提供额外的张紧力，抵消螺纹副之间的间隙，防止螺母因为设备运行的振动出现回转松脱。从建模的细节处理来看，螺纹部分的牙型角严格遵循公制螺纹的60度标准，牙顶和牙底的微小圆弧过渡都做了还原，这些细节直接决定了模型导入装配环境后能不能和配套螺栓实现无干涉的配合，也能为后续的有限元受力分析提供准确的模型基础；螺母的棱边做了符合实际加工工艺的微小倒角，既可以去除加工过程中产生的毛刺，也能在安装的时候起到导向作用，让螺母更容易对准螺栓螺纹，不会因为棱边的锐角刮伤安装人员的手部或者损坏被连接件的表面镀层。

　　在不同的应用场景里，这类螺母的材质选择会有差异，普通结构连接场景常用的碳钢材质经过调质处理后就能达到8.8级的强度等级，满足大部分静载荷的连接需求，如果是在腐蚀环境下使用，会换成不锈钢材质或者做表面镀锌、达克罗处理，但是核心的结构尺寸完全一致，保证了互换性。很多刚接触结构设计的人员容易忽略螺母的厚度选型，觉得只要螺纹规格匹配就能用，实际上在重载吊装、设备承重节点这类关键位置，薄螺母的啮合圈数不足，很容易在载荷波动的时候出现脱扣，而这款标准厚度的M20螺母，有效啮合圈数能达到8圈以上，能把螺栓的抗拉强度充分发挥出来，不会因为螺母本身的强度不足成为整个连接节点的短板。

　　在装配作业的时候，这类六角螺母可以从六个方向完成工具夹持，在设备后期维护的时候，即使某个方向的棱边因为长期暴露在外出现锈蚀变形，剩下的几个面依然可以供扳手夹持，不会出现因为螺母外形损坏无法拆卸的情况，这也是很多特殊外形紧固件无法比拟的维护便利性。从三维建模的实用性角度出发，还原这类标准件的真实结构，能让装配设计阶段的干涉检查更准确，比如在设计设备机架的时候，提前预留出扳手拧动螺母需要的操作空间，避免后期装配的时候发现扳手无法就位，需要重新修改结构件的开孔位置或者外形尺寸，减少设计返工的概率。
