UTV越野车型定制防脱轮毂结构设计

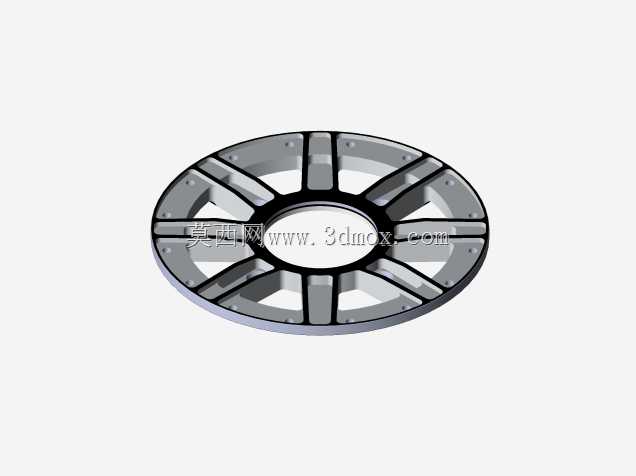

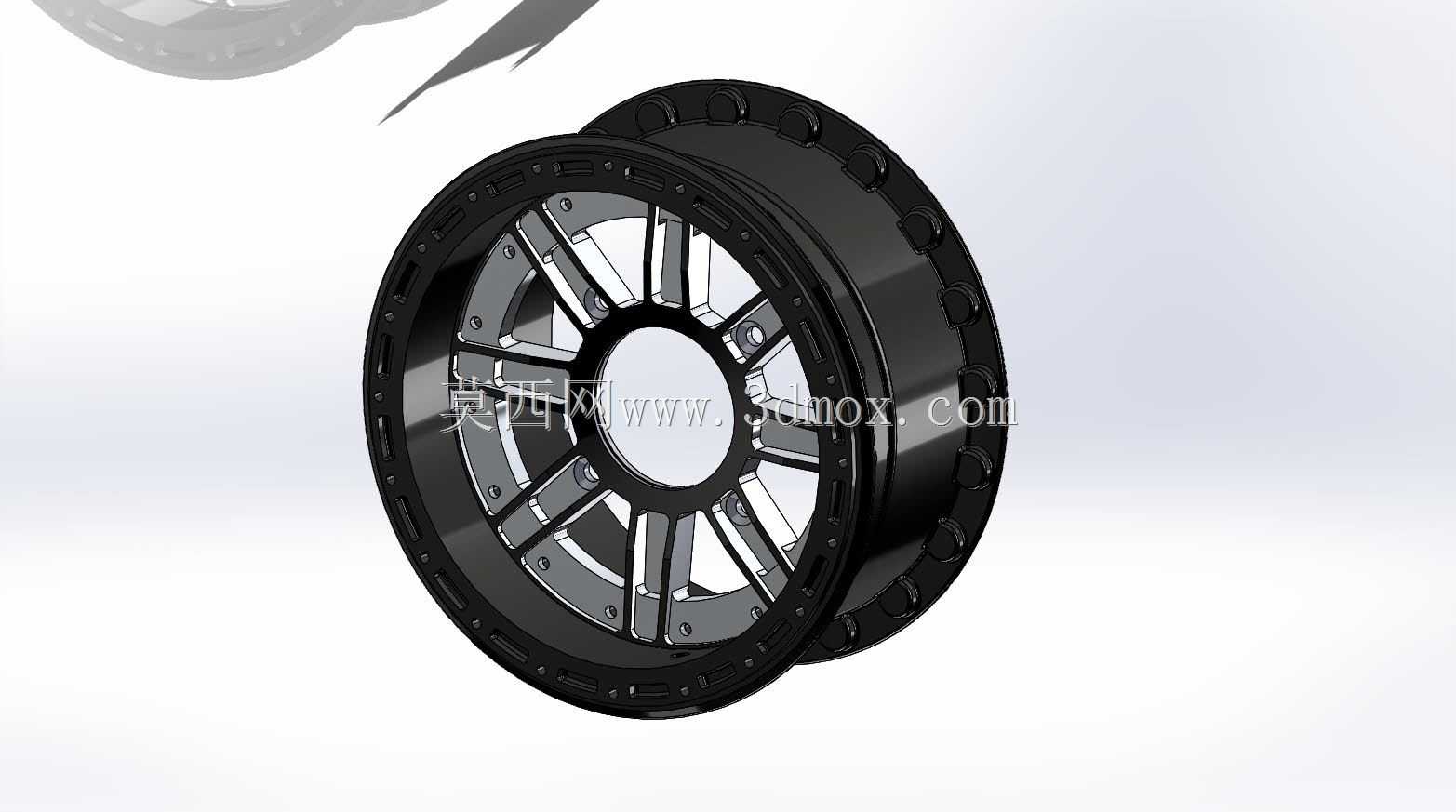

这款定制轮辋针对全地形UTV车型的复杂越野工况设计，核心解决非铺装路面行驶、低胎压穿越时轮胎脱圈的行业痛点，适配沙漠穿越、岩石攀爬、泥泞路段穿越等高频UTV使用场景。从结构设计逻辑来看，轮辋采用分体式压圈结构，外圈通过周向均布的紧固螺栓将轮胎胎唇牢牢压合在轮辋本体的止口位置，相比普通一体式民用轮毂，在胎压降至0.6bar以下的极限越野工况下，仍能保证轮胎与轮辋的连接可靠性，避免急加速、大角度侧倾、岩石剐蹭时出现胎唇移位漏气甚至脱圈的故障。设计阶段优先考虑轮辋的受力分布特性，轮辐采用多辐条镂空式结构，每根辐条的截面做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋外圈延伸时逐步收窄，在保证整体抗冲击强度的前提下尽可能降低旋转件的簧下质量，提升UTV悬挂系统的响应速度，降低颠簸路段的簧下跳动对整车操控稳定性的影响。轮辋的中心安装孔采用与UTV原厂轮毂一致的定位基准，PCD节圆直径、中心孔倒角尺寸、安装螺栓孔的位置度公差均严格匹配对应车型的半轴安装法兰，不需要额外加装变径圈或者转接法兰即可直接安装，避免了转接件带来的安装精度误差与高速抖动风险。轮辋的外圈防脱压圈做了圆弧过渡处理，没有尖锐棱角，避免岩石剐蹭时出现应力集中导致的压圈开裂，同时压圈表面做了防滑齿结构，与胎唇接触的位置摩擦力相比普通光滑轮辋提升40%以上，进一步强化低胎压下的轮胎固定能力。轮辋的气门嘴安装位预留了标准的通用气门嘴安装孔，位置避开辐条与刹车卡钳的运动干涉区域，安装后充气、胎压检测都不会与周边部件产生剐蹭。从安装边界来看，轮辋的ET偏距经过针对性匹配，安装后轮距相比原厂轮毂有小幅加宽，提升UTV在侧倾坡行驶时的稳定性，同时轮辐背面预留了足够的刹车卡钳避让空间，适配UTV原厂的单活塞浮动卡钳以及改装用的多活塞加大刹车套件，不需要对卡钳或者轮辐做额外打磨处理即可完成装配。轮辋的整体重量控制在同尺寸防脱轮毂的中等偏下水平，既满足越野工况的抗冲击强度要求，又不会过度增加车辆的非簧载质量，平衡了强度与轻量化的设计需求。
