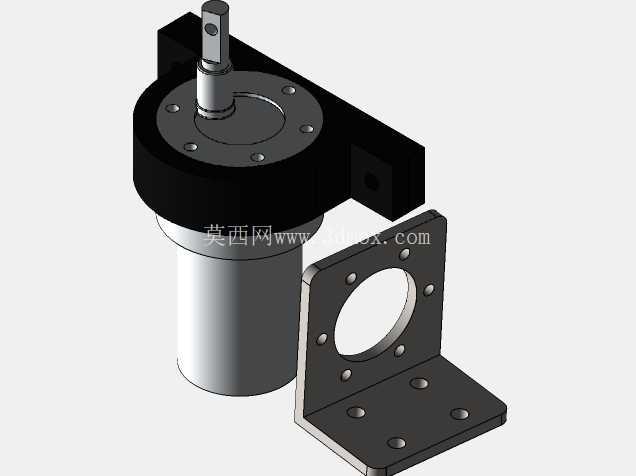

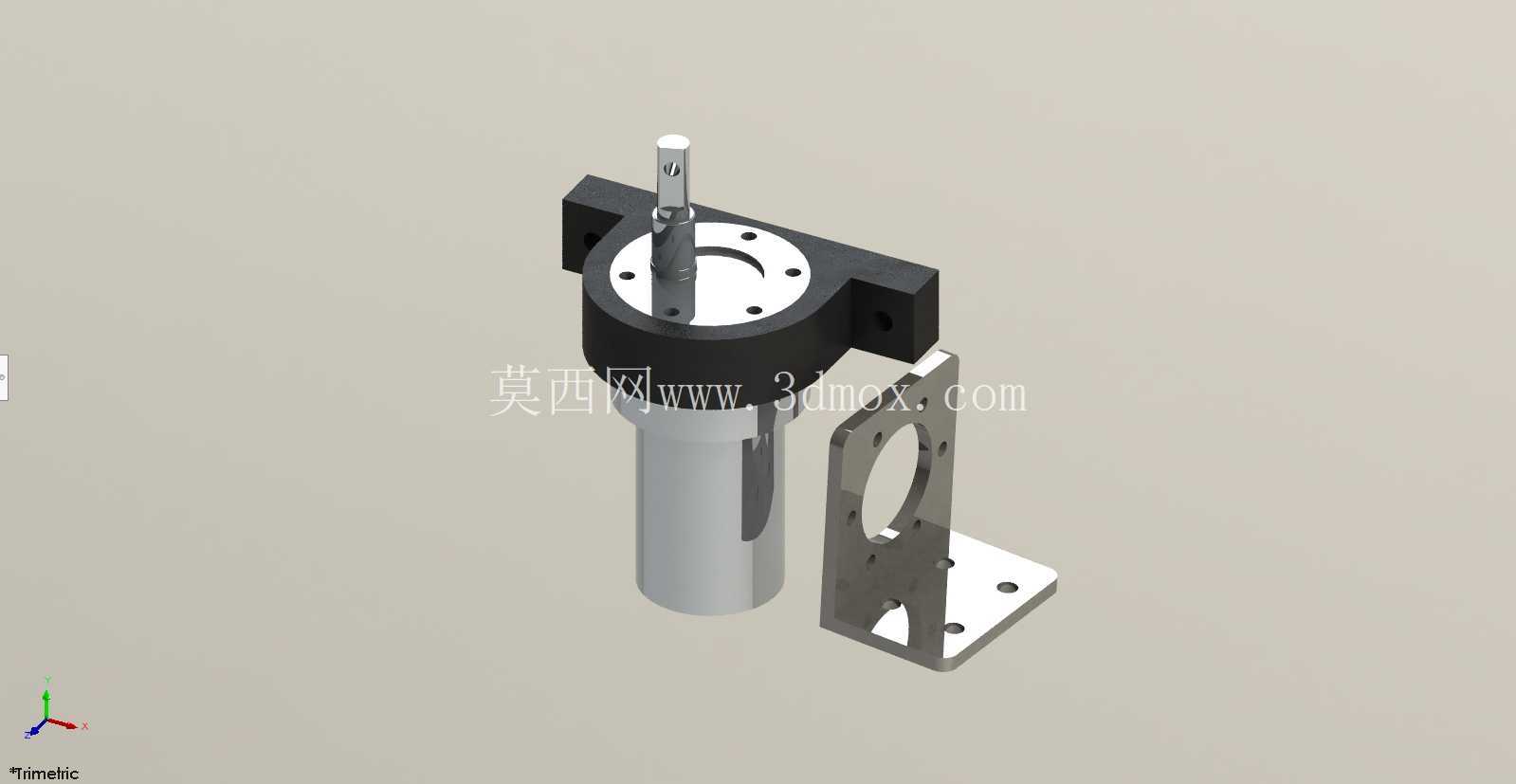

约翰逊齿轮马达带L型安装支架结构

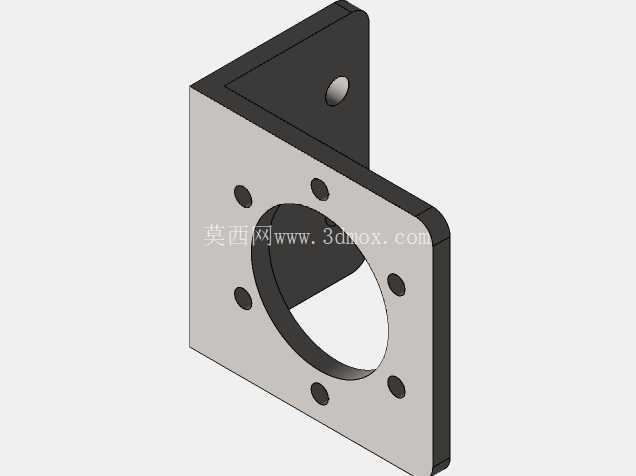

这款齿轮马达的轴长为15mm，轴径6mm，在小型机器人竞赛、桌面级自动化执行机构、小型输送单元驱动场景中有着广泛的适配空间。从结构设计来看，输出轴端采用法兰式安装基准面，法兰盘上预留的均布安装孔可直接对接负载端的连接法兰，保证输出扭矩传递的同轴度，避免偏载带来的轴承受损问题。配套的L型安装支架采用折弯加筋结构，支架立面的镂空孔位既可以实现马达本体的径向位置微调，也能减轻整体安装组件的重量，对于对负载重量敏感的移动类机器人项目来说，这种轻量化设计能有效降低运动机构的惯量，提升动态响应速度。

在实际选型应用中，这款齿轮马达可适配两种安装方式，除了配套的L型支架侧装形式，也可以直接通过马达本体的前端法兰进行端面安装，安装方式的灵活度能够适配不同设备的安装空间约束。比如在紧凑的AGV驱动轮组布局中，直接用法兰安装可以减少支架占用的横向空间，给轮系的布局留出更多余量；而在桌面型分拣机构的驱动单元布置中，采用L型支架安装可以将马达主体固定在设备型材框架的侧面，让输出轴垂直向下对接传送带辊筒，避免马达本体占用传送带下方的走线空间。

从结构细节来看，马达本体的外壳采用阶梯式圆柱结构，输出端的法兰座与主体外壳通过止口定位，保证装配后的同轴度公差控制在合理范围内，输出轴上的扁位结构可以与带D型孔的传动轮直接配合，不需要额外加工键槽，降低配套传动件的加工成本，也能避免键连接带来的间隙问题，适合正反转频繁切换的应用场景。配套的L型安装支架底面预留了四个长条形安装孔，安装时可以沿着孔位长度方向微调马达的轴向位置，方便调整传动带或者齿轮的啮合间隙，不需要反复拆装支架固定螺丝，现场调试的便捷性更高。

在ROBOCON等机器人竞赛场景中，这类小尺寸齿轮马达常被用于机构的回转驱动、拨杆动作执行、小型升降机构的动力输出，15mm的轴长足够穿过两层安装板后再固定传动轮，不会出现轴长不足需要额外加轴套的问题；6mm的轴径可以匹配市面上绝大多数标准的同步轮、齿轮安装孔，不需要定制特殊孔径的传动件，能大幅缩短参赛队伍的零件采购和加工周期。支架的镂空设计除了减重之外，还能在安装时观察马达本体与支架的贴合情况，避免安装面夹杂铁屑或者杂物导致马达安装偏斜，引发运转时的振动和噪音问题。

设计层面上，这款结构的安装边界做了充分的冗余考虑，L型支架的安装孔距适配标准20系列铝型材的槽间距，可以直接用T型螺栓固定在铝型材框架上，不需要额外加工转接板；马达本体的最大外径控制在合理范围内，当多台马达并排布置时，相邻两台马达的外壳之间可以留出足够的散热间隙，避免长时间运转时热量堆积导致的扭矩衰减。输出轴的伸出长度经过核算，当安装标准厚度的同步轮时，轴端不会超出同步轮端面太多，避免运转时轴端剐蹭周边的走线或者结构件，同时也能保证紧定螺丝完全锁紧在轴的扁位上，不会出现传动轮打滑的问题。

对于需要自制安装结构的使用者来说，这款马达的安装基准清晰，前端法兰的止口尺寸、安装孔的位置度都有明确的结构参考，不管是采用3D打印制作定制安装座，还是采用金属板材加工安装支架，都可以直接参考模型的尺寸进行设计，不需要反复测绘实物。马达尾部的出线位置做了避让设计，当采用L型支架安装时，支架的立面不会遮挡出线口，方便电源线和编码器线的走线固定，避免线缆被运动部件剐蹭破损。在小型回转工作台的应用中，这款马达可以直接通过法兰对接回转台的中心轴，搭配L型支架固定在工作台底座上，输出轴直接驱动回转台转动，不需要额外设计减速转接结构，整体结构非常紧凑，适合桌面级的小型加工或者检测设备使用。
