20引脚SO转DIP电子元件适配转接板

　　在电子电路原型验证、小批量试产以及老旧设备电路板维修场景中，不同封装形式的电子元件适配一直是硬件工程师常遇到的实操问题，SO封装的表贴元件凭借体积优势在量产板卡中广泛应用，但在面包板搭试、通孔焊接的实验板上无法直接使用，这类引脚转接适配器就是为解决该类封装匹配问题设计的结构件。该转接件核心功能是实现20引脚SO表贴封装元件到标准DIP直插封装的引脚映射转换，让原本只能用于表贴焊接工艺的SO封装芯片，可以直接插装在标准2.54mm间距的面包板、万能实验板或者通孔焊盘的PCB上，无需额外飞线或者定制转接载板，大幅降低原型验证阶段的加工成本与焊接难度。

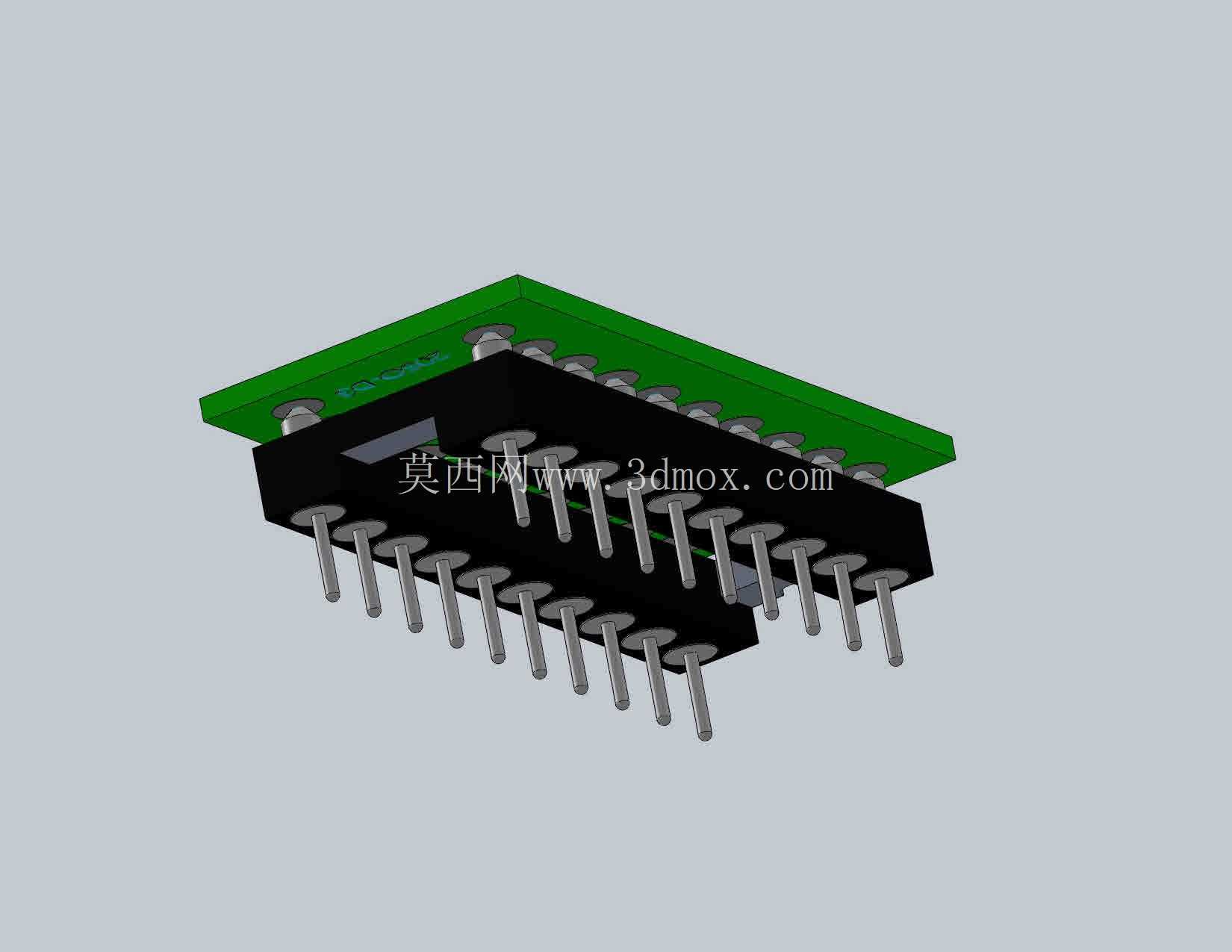

　　从结构设计逻辑来看，转接板采用FR-4环氧基板作为基材，表面做沉锡处理保证焊盘可焊性，基板上对应SO封装元件的焊盘区域严格按照引脚间距0.050英寸、引脚跨距0.220英寸至0.450英寸的范围设计，可兼容对应尺寸区间的20引脚SOIC封装芯片，焊盘之间做阻焊开窗隔离，避免焊接时出现连锡短路问题。基板另一侧的DIP直插引脚采用0.018英寸直径的铜质插针，插针行间距设置为0.300英寸，同列引脚间距为0.100英寸，完全匹配标准DIP封装的安装尺寸，插针根部做台阶定位，插入面包板或者PCB通孔时可以控制插入深度，避免插针歪斜导致的接触不良。

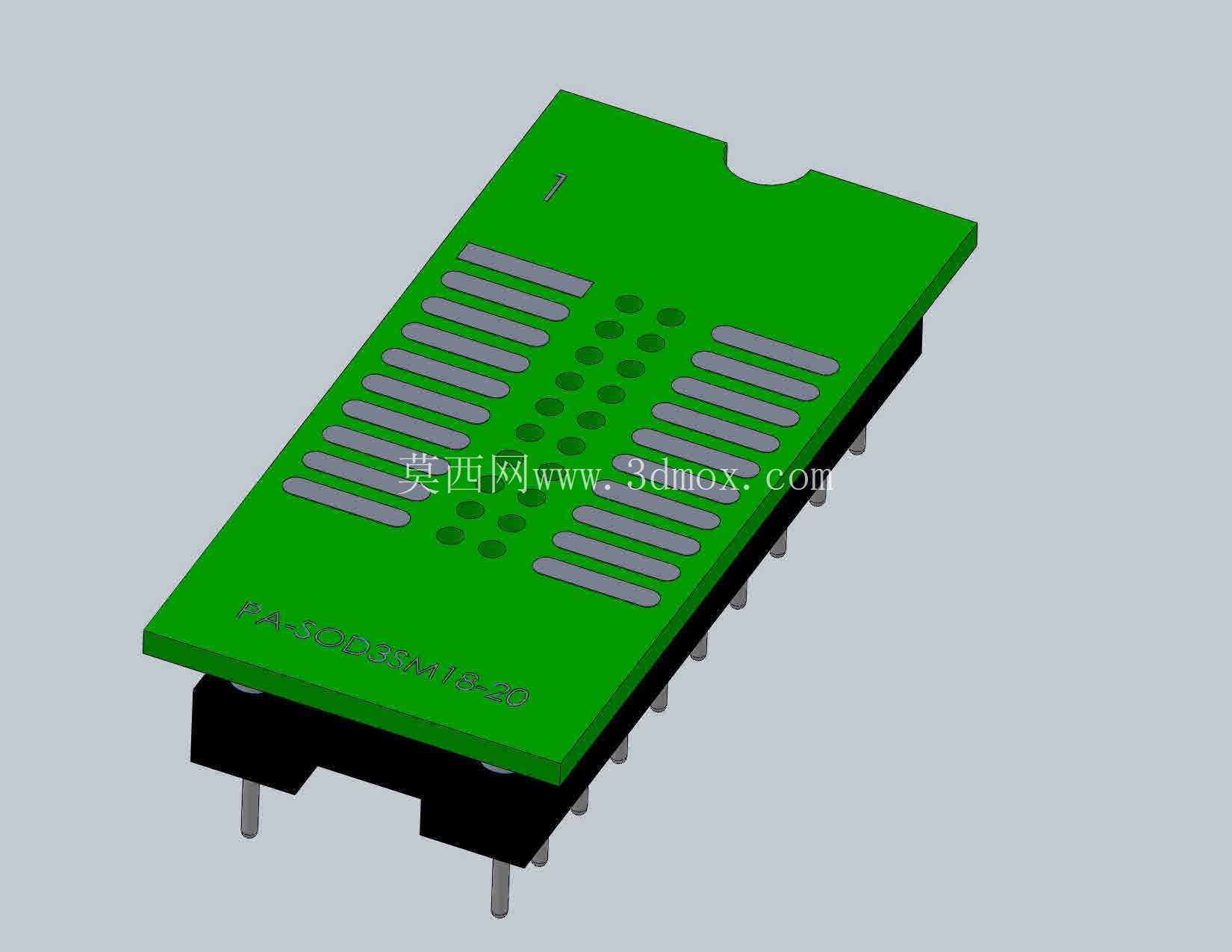

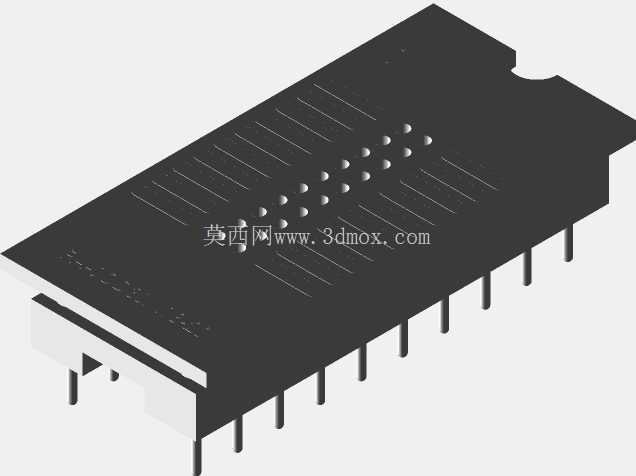

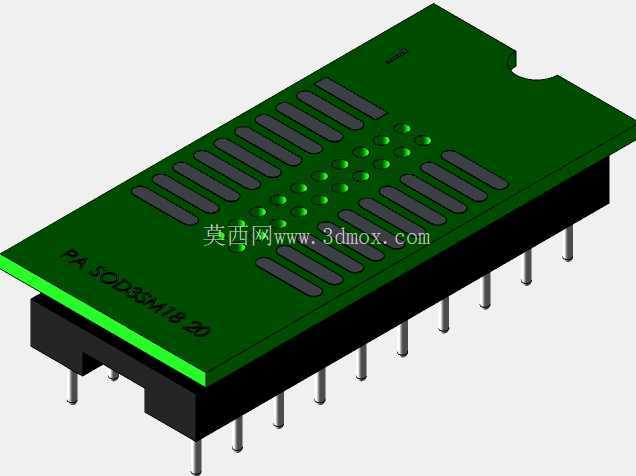

　　基板上对应SO芯片焊盘的区域还设计了阵列式散热过孔，一方面可以在焊接表贴芯片时让焊锡中的气体顺利排出，减少虚焊概率，另一方面在芯片工作时可以通过过孔将芯片工作产生的热量传导到基板背面，提升小功率芯片的散热效率，避免长时间工作时热量堆积影响芯片性能。在安装边界设计上，转接板整体外形做了圆角处理，其中一个角设置了定位缺口，和SO封装芯片的一号引脚定位标记对应，避免使用者焊接芯片时出现引脚方向接反的问题，基板边缘到两侧插针的距离预留了足够的插拔操作空间，用镊子夹持或者手指插拔时不会碰到周边已经插装的其他元件，适配面包板上密集元件排布的使用场景。

　　实际使用过程中，使用者只需要将对应20引脚的SO封装芯片按照定位标记对齐焊盘，采用回流焊或者手工烙铁焊接固定在转接板的表贴焊盘上，就可以将整个转接件当作标准DIP20封装的元件使用，既可以直接插在面包板上进行电路功能调试，也可以焊接在通孔工艺的PCB上完成功能验证，对于学生电子设计竞赛、工程师前期电路方案验证、老旧设备上DIP封装芯片缺货时的替代改装都有很高的实用价值。设计过程中对焊盘的尺寸做了冗余优化，比标准SO焊盘尺寸略大0.1mm，既可以兼容不同厂商生产的同引脚数SO封装芯片的尺寸公差，也能降低手工焊接的操作难度，即使是焊接经验不足的初学者也能顺利完成芯片焊接，不会因为焊盘尺寸过小导致引脚桥接。插针与基板的连接部位做了加固焊盘设计，插针承受侧向力时不会轻易从基板上脱落，满足多次插拔重复使用的需求，不需要每次调试都重新焊接转接板，可反复用于不同的原型验证项目中，减少实验耗材的浪费。
