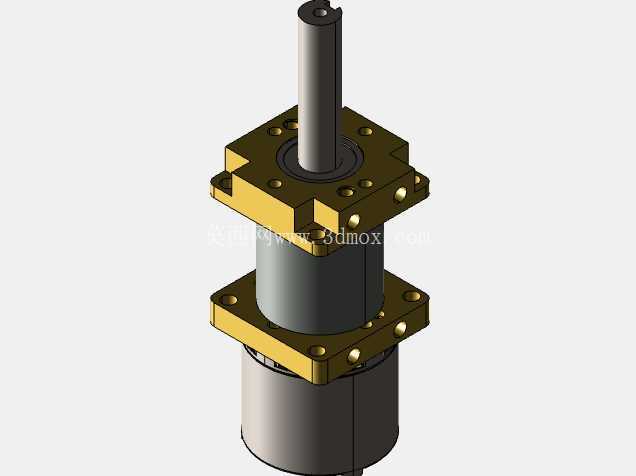

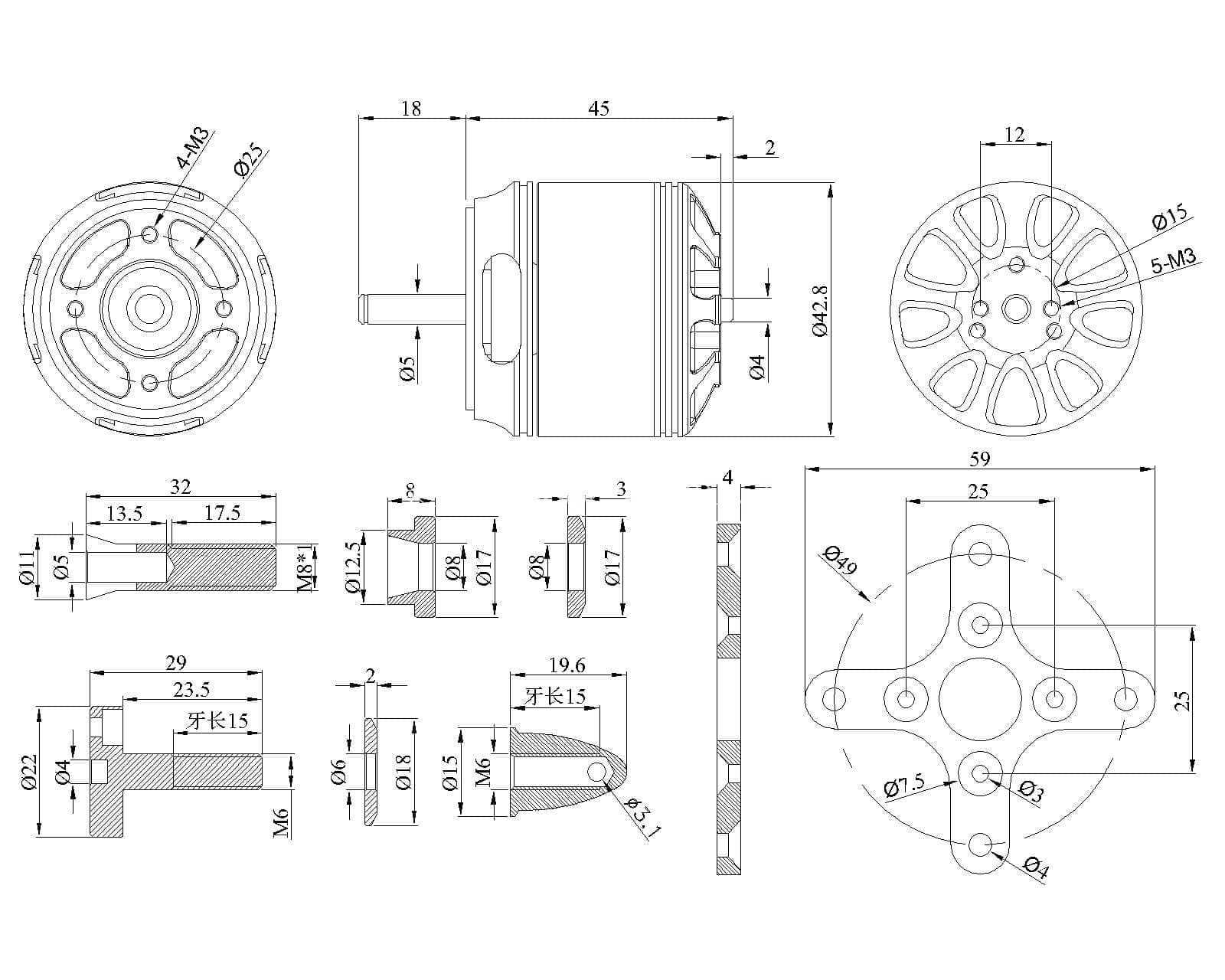

BBOX15V2行星齿轮箱配D4245无刷电机结构

在小型竞技格斗机器人、轻量化移动作业平台、小型履带式巡检设备这类对动力输出密度、安装空间要求严苛的应用场景里，动力与传动的集成化设计一直是结构工程师反复打磨的核心环节，这套集成了行星减速机构与外转子无刷电机的动力单元，正是针对这类紧凑安装需求完成的结构设计。

从实际使用场景来看，这类集成动力单元不需要额外设计电机与齿轮箱的连接转接结构，能直接将动力输出端对接负载轮系、执行机构，省去了传统分体式传动需要反复校准同轴度、定制连接法兰的工序，尤其适合1/10到1/8比例的小型战斗机器人，这类设备内部空间每一寸都需要留给装甲、武器执行机构与电池组，动力单元的轴向、径向尺寸直接决定了整车布局的灵活度。

设计思路上，这套结构采用了电机与齿轮箱直连的同轴布局，没有额外增加传动转接的冗余结构，齿轮箱壳体采用高强度硬质铝合金加工，既保证了行星齿轮啮合时的结构刚性，避免大扭矩输出下壳体形变导致的齿轮偏磨、打齿问题，又能通过金属壳体直接传导电机运转产生的热量，在高负载竞技场景下，不需要额外加装散热风扇就能维持电机的工作温度稳定。行星齿轮组采用冷轧钢材质加工，齿面经过硬化处理，能承受瞬时大扭矩冲击，这一点在格斗机器人对抗场景中尤为重要——武器撞击、轮组卡滞时产生的瞬时冲击载荷，往往会直接打坏普通尼龙齿轮或者未做硬化处理的金属齿轮，冷轧钢材质的行星轮能有效抵御这类冲击，降低比赛过程中的传动故障率。

从安装边界来看，这套动力单元的方形安装截面尺寸为44mm×44mm，整体重量控制在635g，对于自重通常在3kg以内的小型格斗机器人来说，这个重量占比不会导致整车重心过度偏移，同时方形的安装面可以直接通过四个M5规格的安装孔固定在机器人底盘的碳纤维或者铝合金基板上，不需要额外设计弧形抱紧座，安装孔位的间距经过优化，能兼容市面上多数小型移动机器人底盘的通用安装孔距，降低结构适配的改造成本。输出轴采用12mm直径的硬化钢轴，轴端预留了4×2mm的键槽，同时轴端加工有M5的内螺纹孔，既可以通过平键传递大扭矩，避免轮组或者武器盘与输出轴之间出现打滑，也可以通过轴端螺丝锁紧外接的传动件，防止高转速下连接件脱出。

功能特性层面，这套减速结构的减速比设定为16:1，搭配KV值800的外转子无刷电机，在6S锂聚合物电池的供电工况下，输出轴的无负载转速能匹配小型轮式机器人的行进速度需求，同时输出扭矩经过减速放大后，足以驱动全地形轮胎在粗糙场地完成爬坡、推挤对抗动作，最大输出功率超过1200W，能支撑短时间的高负载爆发输出，满足格斗机器人武器启动、撞击脱困的动力需求。电机的电气参数经过匹配调校，无负载电流控制在较低水平，不会在待机状态下过度消耗电池电量，绕组内阻经过优化，持续大电流输出时的发热控制在合理区间，能支撑整场3分钟左右的竞技对抗不需要中途散热冷却。

在结构细节处理上，齿轮箱与电机的连接部位采用了止口定位设计，装配时能自动保证电机输出轴与齿轮箱输入轴的同轴度，即使是没有太多装配经验的使用者，也能快速完成组装而不会出现齿轮啮合偏差导致的异响、磨损问题。输出轴的伸出长度提供了两种规格可选，分别适配不同厚度的底盘安装板与不同长度的轮毂连接需求，不需要使用者额外对输出轴进行裁切加工，避免裁切过程中破坏轴的表面硬度、导致轴承受损。电机的出线端采用了耐高温的硅胶线，能承受大电流通过时的发热，同时线材的走向经过布局优化，不会在安装时与底盘上的其他结构产生干涉，也不会被运动部件剐蹭破损。

对于三维建模从业者来说，这套结构的建模过程完整还原了行星齿轮组的啮合间隙、轴承安装位的公差配合、壳体的加强筋布局，能直接作为小型动力单元设计的参考模板，在设计同类型集成传动结构时，可以直接参考其安装孔位布局、轴系固定方式、散热结构的设计逻辑，减少重复选型计算的工作量。在设备选型层面，这套集成动力单元省去了分体采购电机、齿轮箱再做适配的环节，所有传动配合都在出厂前完成了匹配校验，不需要使用者自行计算齿轮模数、中心距等参数，能大幅缩短小型移动设备的研发周期，尤其适合个人开发者、小型机器人团队快速搭建原型机验证动力方案。
