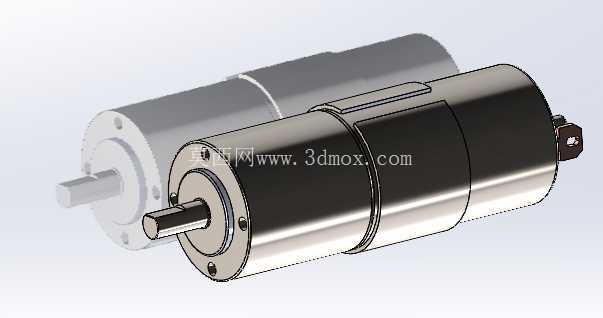

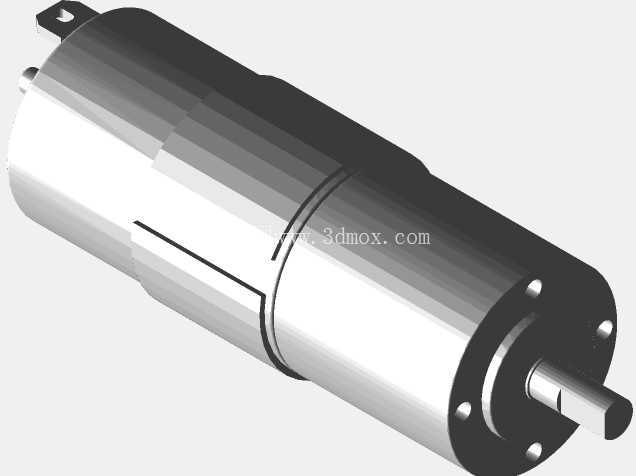

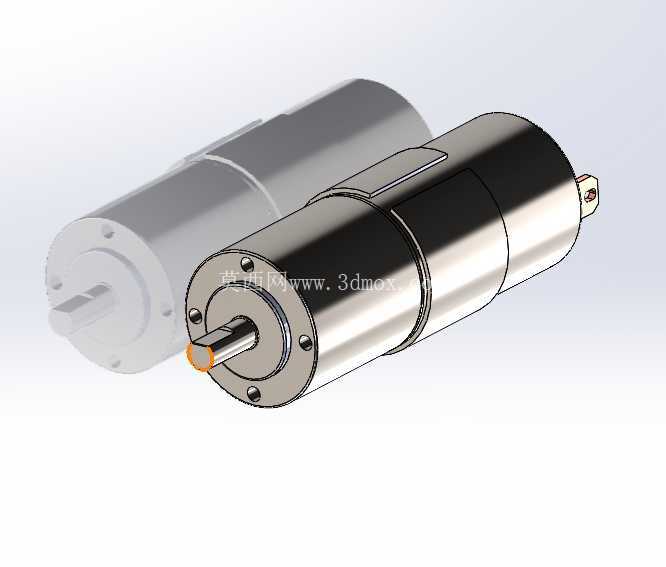

直流行星减速齿轮马达结构设计方案

在小型自动化传动场景里，这类集成行星减速结构的马达是非常常见的动力执行单元，很多做小型设备结构开发的工程师，在选型阶段都会优先考虑这类集成化的动力部件，毕竟不用单独匹配电机和减速箱的安装接口，能省掉不少传动链校核的工作量。从实际应用场景来看，这类马达覆盖的领域非常广，小到桌面级自动化设备的送料机构、智能仓储的小型分拣辊道驱动，大到商用服务机器人的行走轮驱动、工业检测设备的探头俯仰调节机构，甚至是民用领域的智能家居电动窗帘、自动售货机的货道推送结构，都能看到同结构产品的身影。它的核心作用是把电机本体输出的高转速低扭矩动力，通过行星齿轮组的逐级减速，转换成适配负载需求的低转速高扭矩输出，毕竟绝大多数直接驱动的直流电机空载转速动辄几千转，输出轴的扭矩甚至不足以驱动一个小型传送带的负载，根本没法直接对接执行机构。

从功能特性上看，行星齿轮结构相比普通的平行轴减速箱有很明显的优势，首先是同轴度表现，整个减速机构的输入轴和输出轴完全在同一条中心线上，安装的时候不需要额外调整轴系对中，整个动力单元的径向尺寸可以做得非常紧凑，对于安装空间受限的小型设备来说，这个特性非常关键。其次是载荷分配的合理性，行星齿轮组的动力是通过多个行星轮同时传递到内齿圈和输出架上的，每个齿轮承受的啮合力比平行轴单对齿轮传动要小很多，相同体积下能传递的扭矩更大，抗冲击负载的能力也更强，遇到负载瞬间卡滞的情况，齿轮崩齿的概率比普通减速箱低不少。还有就是传动效率的表现，合理设计的行星减速级，单级传动效率能做到九成以上，哪怕是多级减速，整体效率也比同减速比的蜗轮蜗杆结构高很多，不会因为减速机构的损耗导致电机功率被大量浪费，对于电池供电的移动式设备来说，这个特性直接影响设备的续航表现。

做这类产品的三维结构设计时，首先要考虑的是齿轮参数的匹配，不能只盯着减速比来算，得结合电机本身的扭矩转速特性曲线，把每一级齿轮的模数、齿宽、行星轮数量都算清楚，比如小直径的这类马达，行星轮一般用3个均匀分布，既能保证载荷均匀分配，也不会因为行星轮数量太多导致架体的加工难度飙升。然后是安装边界的考量，这类马达的输出轴一般是D型切边轴，方便和负载端的同步轮、联轴器做周向固定，不会出现传动打滑的问题；机身的定位台阶尺寸要和常用的安装座孔径匹配，前端盖的安装孔位要做成对称分布，方便用户根据布线方向调整安装角度。还要考虑润滑结构的设计，齿轮腔和电机本体之间要做可靠的密封，避免润滑脂渗入电机内部影响碳刷或者绕组的绝缘性能，前后端的轴承选型要匹配输出端的径向负载能力，比如用在带轮传动的场景时，输出轴会承受一定的径向拉力，轴承的额定动载荷要留够至少1.5倍的安全系数，避免长期运行后轴承过早磨损导致输出轴窜动。

从外形尺寸和安装适配的角度来说，这类圆柱型结构的马达，机身外径是最核心的安装边界参数，常见的小尺寸规格外径从20mm到42mm不等，对应的输出扭矩从零点几牛米到几牛米覆盖，长度方向会根据减速级数和电机本身的长度变化，选型的时候要注意预留出线端的布线空间，不能只算机身本体的长度。输出轴的伸出长度、轴径也要和负载端的安装孔匹配，如果是用在有轴向负载的场景，比如垂直升降的小型机构，还要额外校核输出轴的轴向承载能力，必要的时候在输出端加装推力轴承，避免轴向力直接作用在电机的内部轴承上。另外设计的时候还要考虑齿轮的侧隙控制，对于需要正反转频繁切换的场景，比如定位用的调节机构，齿轮侧隙要控制在合理范围内，不然正反转切换的时候会有明显的回程间隙，影响定位精度；如果是单向连续运转的场景，侧隙可以适当放大一点，降低齿轮加工的精度要求，也能减少运行时的齿轮噪音。

很多刚接触结构设计的工程师容易犯的错误，是只看标称的减速比和额定扭矩，忽略了行星架的材质和齿轮的热处理工艺，比如有些低成本的产品用塑料行星轮，虽然噪音小成本低，但连续运行下的磨损速度很快，用在频繁启停的场景下寿命会大打折扣；如果是用在工业场景的设备上，齿轮还是要选金属材质，做合适的渗碳淬火处理，保证齿面的硬度，才能满足长期连续运行的可靠性要求。还有就是安装的时候不要过度敲击输出轴，很多人装配的时候喜欢用锤子把联轴器敲到输出轴上，很容易把输出端的轴承敲移位，甚至导致行星架的定位出现偏差，运行的时候会出现异响或者卡滞的问题，正确的做法是用工装顶住轴端，慢慢压装配合件。
