伍尔特2位4位快接接线端子结构设计

在低压电气柜布线、工业通讯设备内部接线、小型自动化控制模组的装配场景里，接线端子的选型直接决定了现场布线效率与后期运维的便捷性，这款快接式接线端子的结构设计，正是针对小空间内多回路快速接线的需求开发。从实际使用场景来看，这类端子常被布置在通讯信号转接模块、分布式IO子站的接线端，或是小型设备内部电源分线位置，替代传统螺丝锁紧端子，省去现场拧螺丝的工序，尤其适合批量接线的产线装配场景，能大幅降低接线人员的操作强度，减少因螺丝扭力不均导致的接触不良、线芯压损等常见问题。

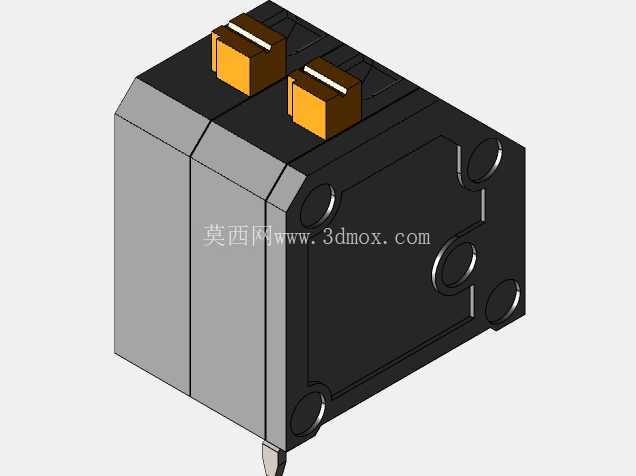

从功能特性上看，这款端子同时覆盖2位与4位两种回路规格，可适配不同线径的单股硬线与多股软线，接线时仅需将剥好长度合适的线芯直接插入接线孔，内部的弹簧压接结构会自动锁紧线芯，无需额外工具，拆线时只需按压端子顶部的橙色操作按钮，即可释放压接弹片，轻松抽出导线，重复接线次数可达数百次仍能保持稳定的接触压力，不会出现传统端子反复拆装后螺丝滑牙、压接力不足的问题。端子的接触件采用高导电率铜材制作，表面做镀锡处理，既能降低接触电阻，避免长期通电后接触位置发热氧化，也能适配工业现场常见的潮湿、多粉尘环境，减少电化学腐蚀带来的接触失效风险。

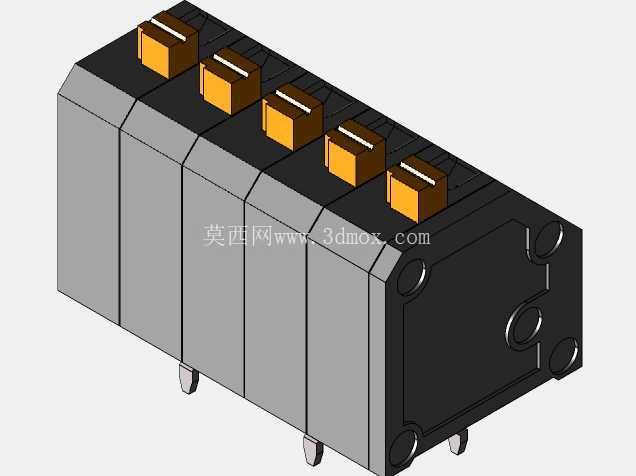

在设计思路上，这款端子采用了模块化的拼接结构，2位与4位的单元外形尺寸保持统一的安装边界，可根据实际回路数量自由拼接组合，无需单独开模制作不同位数的壳体，大幅降低了生产端的模具成本与库存压力。壳体部分采用阻燃级工程塑料注塑成型，材料满足UL94-V0阻燃等级，即使内部出现短时过载发热，壳体也不会出现明火蔓延的情况，满足电气设备的安全规范要求。端子顶部的操作按钮做了凸起的防滑纹理设计，即使操作人员戴着手套也能准确按压，不会出现打滑按不动的情况，按钮采用醒目的橙色，和黑色的壳体形成强烈的视觉对比，现场运维时能快速识别操作位置，避免误碰其他部件。

从外形尺寸与安装边界来看，这款端子采用直插式安装结构，底部带有适配标准DIN导轨的卡扣，可直接卡装在35mm标准电气导轨上，也可通过壳体背面的固定孔用螺丝直接固定在安装板上，安装方式灵活。单组2位端子的宽度仅为10mm左右，4位端子宽度为20mm，在电气柜内排布时，相邻端子之间无需预留额外的操作间隙，相比传统螺丝端子能节省近30%的安装空间，非常适合空间紧凑的小型通讯设备、分布式控制模块使用。端子的接线孔朝向与操作按钮朝向垂直，接线时导线从正面插入，按钮在顶部操作，布线时导线可顺着柜内走线槽方向排布，不会出现导线弯折半径过小损伤线芯的问题。端子的进线口做了喇叭口导向设计，即使线芯有轻微散丝，也能顺利插入接线孔，不会出现线芯被壳体挡在外面的情况，降低现场接线的返工率。

在结构细节上，端子内部的弹片采用不锈钢材料冲压成型，经过专门的热处理工艺，长期使用后仍能保持稳定的弹性压力，压接位置设计有细密的防滑齿，锁紧线芯后能承受足够的拉脱力，即使设备运行过程中有振动，导线也不会从端子内松脱。相邻的接线回路之间设计有隔离筋，完全隔绝不同回路之间的空间，避免接线时多余的铜丝外露导致的回路短路问题，即使是接线经验不足的操作人员，也能保证接线的安全可靠性。端子的壳体拼接位置做了凹凸配合的定位结构，多组端子拼接时不会出现错位、缝隙过大的问题，拼接后整体结构平整，安装在导轨上不会出现高低不平的情况，整体外观规整，也方便后期打印端子标识条，标注每个回路的功能定义。
