TE两位接线式线对板连接器结构

这款两位接线连接器主要面向低压工控、通讯设备内部的板端接线场景，常见于PLC扩展模块、小型通讯中继设备、工业传感信号采集终端的PCB板接线工位，用来实现板外导线与板载电路的快速压接导通，替代传统焊线工序，降低现场装配的人工成本，也方便后期运维时的线路调整与更换。

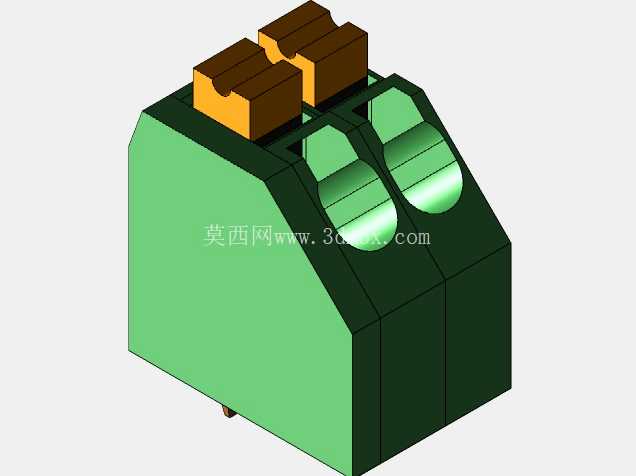

从结构设计来看，主体采用斜置式接线位布局，两个接线槽呈向上倾斜的角度，现场接线时无需垂直对准孔位，顺着斜面就能把剥好线头的导线推入接线腔，配合顶部的压接按键（也就是模型顶部棕黄色的按压结构），按下时内部弹片张开，导线插入到位后松开按键，弹片就会紧紧咬合住线芯，这种免螺丝的压接结构能避免长期使用后螺丝松动导致的接触不良问题，同时抗振动性能比传统螺丝端子更优，适合有一定振动的工业设备安装场景。

外形上主体基座采用绝缘工程塑料材质，模型里的深绿与浅绿色分区对应实际产品的绝缘基座与防护外壳，两个接线腔之间有独立的隔离筋，能避免两位接线之间出现线芯触碰短路的风险，相邻接线位的电气间隙满足低压信号传输的安规要求，不需要额外增加绝缘隔片。基座底部伸出的插针是焊接到PCB板的定位引脚，引脚间距符合标准线对板连接器的焊盘布局，安装时直接插入对应PCB焊盘过波峰焊即可固定，不需要额外的固定卡扣，基座底部的平面能完全贴合PCB板面，焊接后不会出现歪斜偏移的问题。

安装边界方面，这款连接器的整体高度较低，斜置接线位的设计让它在设备内部的垂直空间占用比直立式接线端子更小，适合内部空间紧凑的小型通讯设备、分布式IO模块使用，接线后导线顺着斜面引出，不会出现导线过度弯折导致的线芯断裂问题，导线引出方向与板面呈一定角度，能节省板面上部的布线空间，方便多组连接器并排密集安装。

设计过程中需要重点考量的点包括压接弹片的行程与咬合力，弹片张开的行程要足够容纳0.5-1.5平方毫米的多股铜芯线，咬合时的接触压力要保证接触电阻小于5毫欧，避免大电流通过时出现发热问题；绝缘基座的爬电距离要满足相关安规标准，两位接线之间的隔离筋高度要足够，即使导线绝缘皮出现小幅回缩也不会造成极间短路；底部插针的位置度公差要控制在0.1毫米以内，保证能顺利插入PCB的焊盘孔，不会出现插装时引脚弯折的问题。另外外壳的斜角角度经过反复验证，既保证接线操作时有足够的操作空间，又不会因为角度过大导致整体占用的板面面积增加，在紧凑安装场景下，多只连接器并排安装时，相邻产品的接线操作不会互相干扰，手指按压压接按键时有足够的操作空间，不需要借助额外的工具就能完成接线操作。

实际使用中，这类连接器通常用来传输直流低压信号或者小电流供电回路，比如通讯设备里的RS485信号接线、传感器的电源与信号输出接线、小型控制板的外接电源接线，相比焊接式接线，它的可维护性更强，现场更换部件时不需要拆焊，只需要按下压接按键就能拔出导线，大幅降低现场运维的技术门槛，也不会因为反复拆焊损坏PCB焊盘。模型还原了产品的所有外部结构特征，包括压接按键的外形、接线腔的导向斜面、底部插针的位置、基座的安装贴合面，能直接用于设备整体装配的干涉检查，也可以作为PCB封装设计的参考依据，在做设备结构布局时，可以直接调用这个模型验证安装空间是否足够，接线后导线的弯曲半径是否满足要求，避免后期打样后出现装配干涉的问题。
