龙门式石材切割石桥锯设备结构

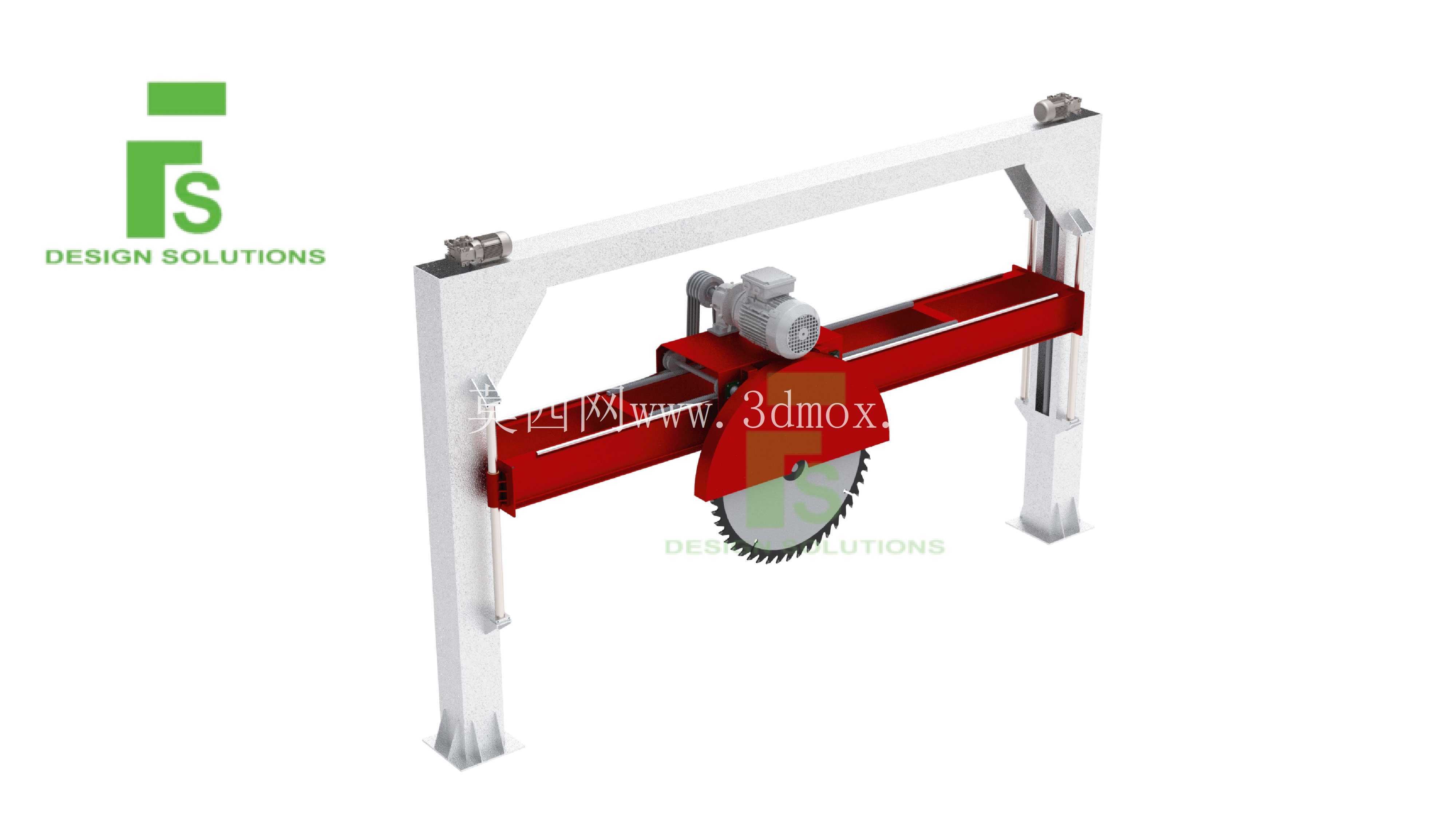

　　这款龙门式石桥锯主要面向石材加工行业的大板裁切作业场景，常见于石材加工厂、建材市场板材加工区、人造石生产车间等场地，用来完成花岗岩、大理石、人造石英石等硬质板材的定尺切断、修边、分条加工工序，相比手持切割设备，其龙门跨距结构能覆盖更大的板材加工幅面，切割过程中锯片走刀稳定性更强，能有效降低板材崩边、切割面倾斜的不良率。从结构设计逻辑来看，设备采用双立柱支撑横梁的龙门框架形式，两侧立柱底部设置有安装法兰盘，安装时需要通过膨胀螺栓与混凝土地面做刚性固定，安装基础需要保证水平度误差控制在每米0.1mm以内，避免长期运行出现框架变形导致的锯切精度偏差。

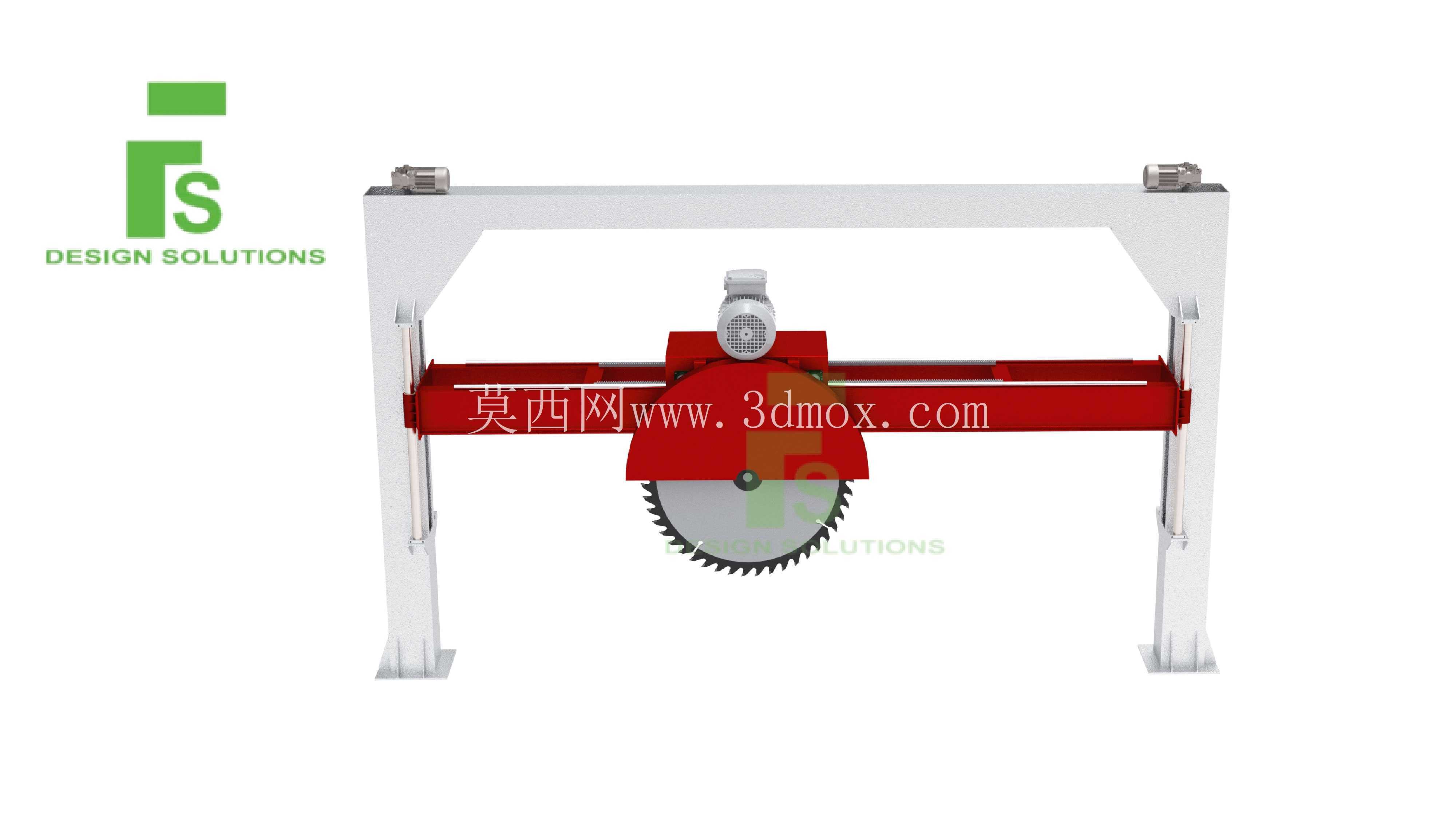

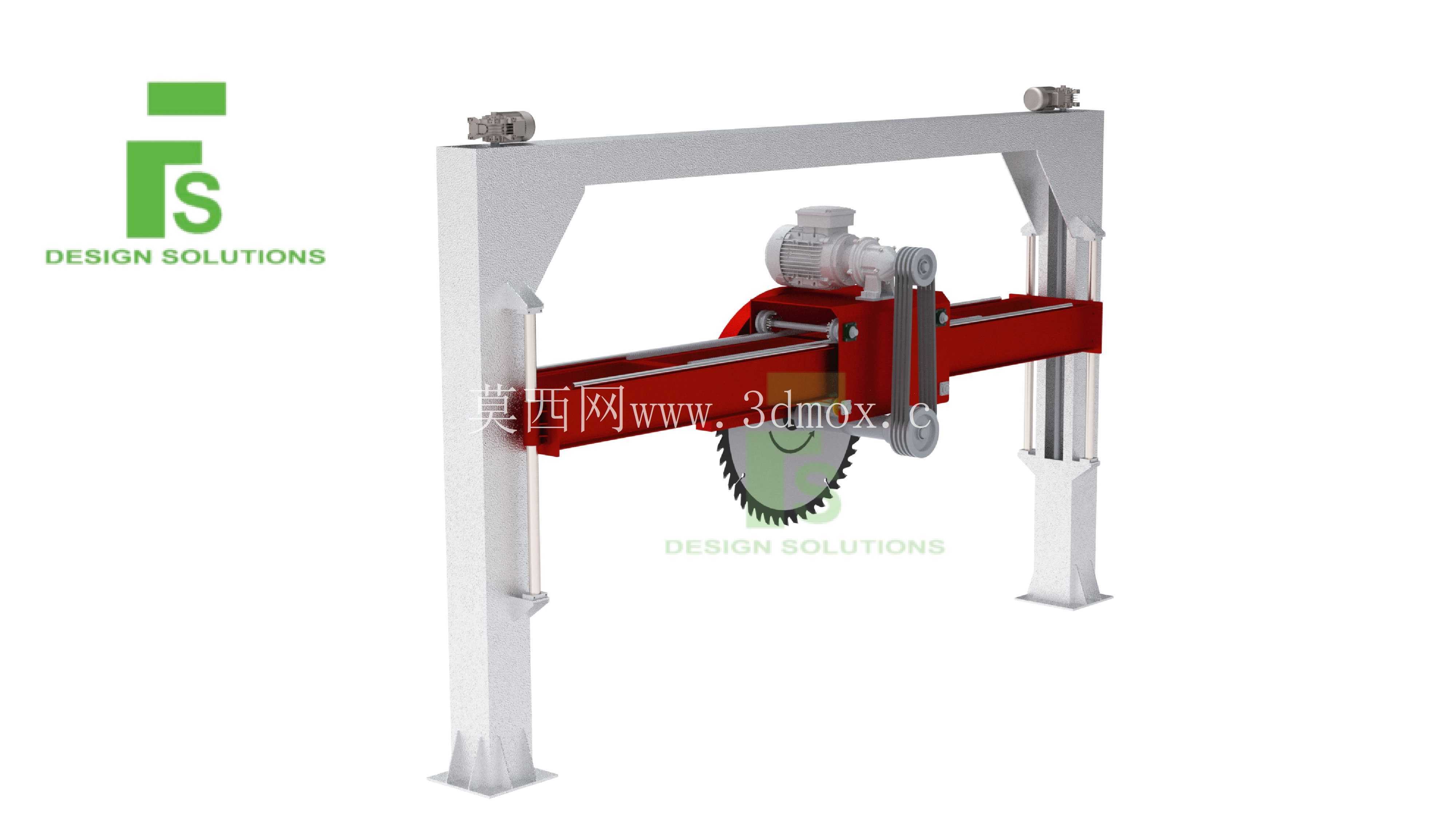

　　横梁作为主承载部件，采用箱型焊接结构设计，内部布置有加强筋板，能够承受锯切头往复运动带来的交变载荷，横梁上安装有直线导轨副，锯切滑座通过滑块与导轨配合，沿横梁长度方向做横向走刀运动，走刀驱动采用伺服电机搭配齿轮齿条的传动形式，能够根据不同石材材质调整走刀速度，切割硬质花岗岩时走刀速度控制在0.8-1.5m/min，切割质地较软的大理石时可提升至2-3m/min，兼顾切割效率与锯片使用寿命。锯切单元安装在横向滑座的下方，主切割电机通过皮带传动带动金刚石圆锯片高速旋转，电机功率根据常用锯片直径匹配，常规配置下可适配直径600-1200mm的锯片，最大切割深度可达到350mm，能够满足常规厚度石材大板的一次切透加工需求。锯片外侧设置有半包围式防护罩，一方面阻挡切割过程中飞溅的石屑与冷却水，另一方面也能避免锯片意外崩裂带来的安全隐患，防护罩上预留有冷却水喷嘴接口，加工时通过冷却水直冲锯片与板材接触的切割区域，既可以降低锯片工作温度，也能冲刷走切割产生的石粉，减少粉尘扩散。两侧立柱内部集成有垂直升降导向结构，能够带动整个横梁组件做上下方向的高度调整，适配不同厚度的板材装夹需求，升降运动采用梯形丝杠传动，具备自锁特性，调整到指定高度后不会出现下滑移位，保证切割深度的一致性。

　　设备的安装边界需要结合加工板材的常规尺寸预留操作空间，通常龙门的有效跨距为3.2m，横向走刀有效行程为3m，纵向如果搭配工作台送料结构的话，可根据场地需求扩展送料行程，单台设备的安装占地长度需要预留6m以上，宽度预留4.5m以上，设备周边需要预留1m以上的操作与维护通道，方便更换锯片、检修传动部件、清理石屑废渣。设计过程中重点考虑了框架的刚性匹配，通过有限元分析对横梁、立柱的受力变形做了仿真验证，在最大锯切载荷下横梁的最大变形量控制在0.05mm以内，能够保证长行程切割时的锯口直线度，避免出现切割面S形偏差。

　　同时滑座上设置有锯片进给的微调机构，能够对锯片的垂直度、切割平面度做微量调整，方便设备安装调试时快速校准精度，日常维护时也可以快速恢复切割精度，减少停机校准的时间。设备的走线全部采用拖链内置布置，横向、纵向运动的线缆、冷却水管都收纳在钢制拖链内部，避免运动过程中线缆被拉扯、磨损，提升设备长期运行的可靠性。在实际生产使用中，这类石桥锯通常搭配可滚动的石材工作台使用，板材放置在工作台上通过滚轮做纵向送进，配合锯头的横向走刀，可完成不同尺寸规格板材的灵活裁切，不需要频繁挪动重型板材，降低工人的劳动强度，相比悬臂式切割设备，双立柱龙门结构的受力更对称，长时间运行的精度保持性更好，适合大批量连续加工的生产场景。
