食品加工用巧克力带涂层生产设备结构设计

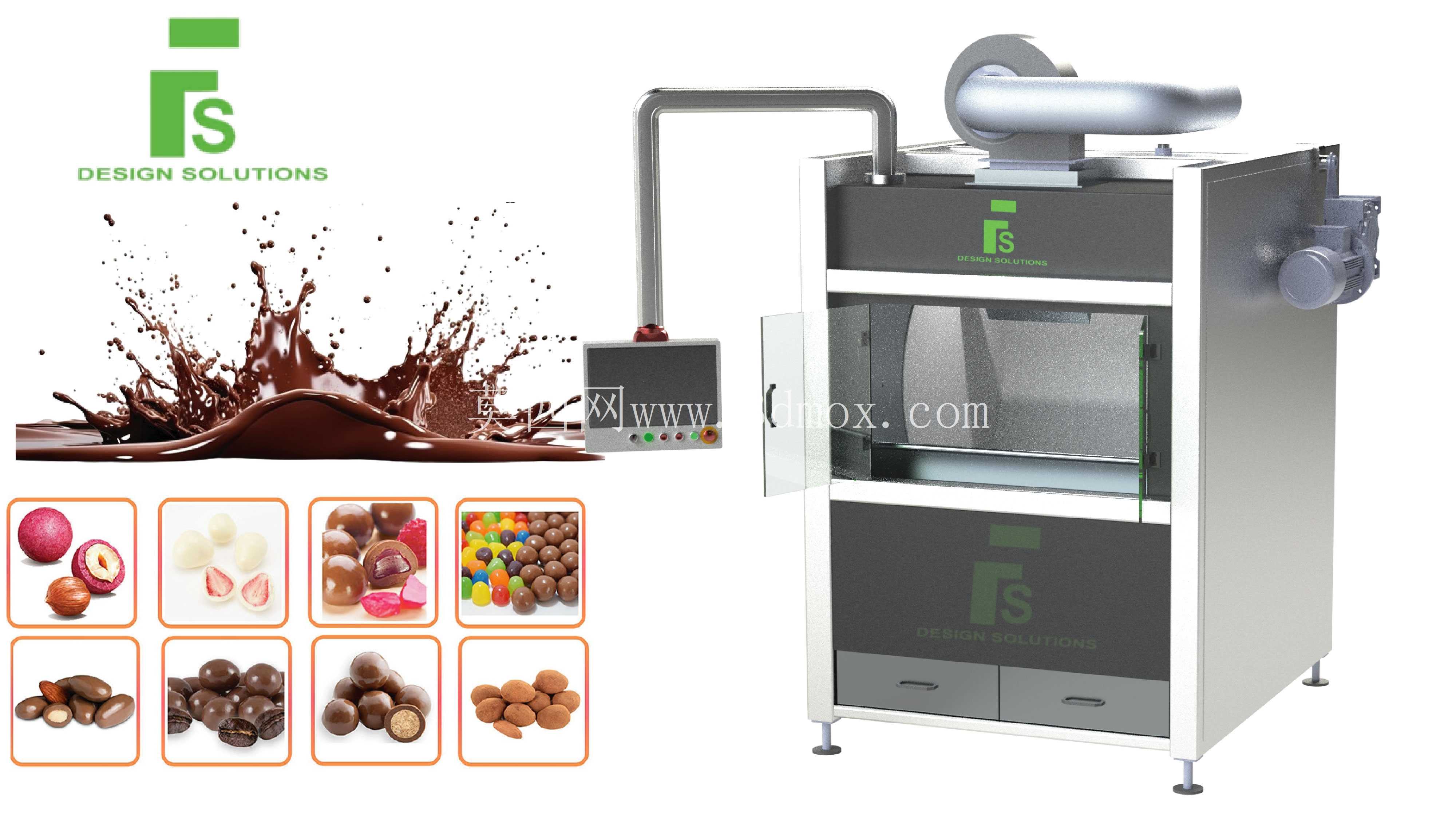

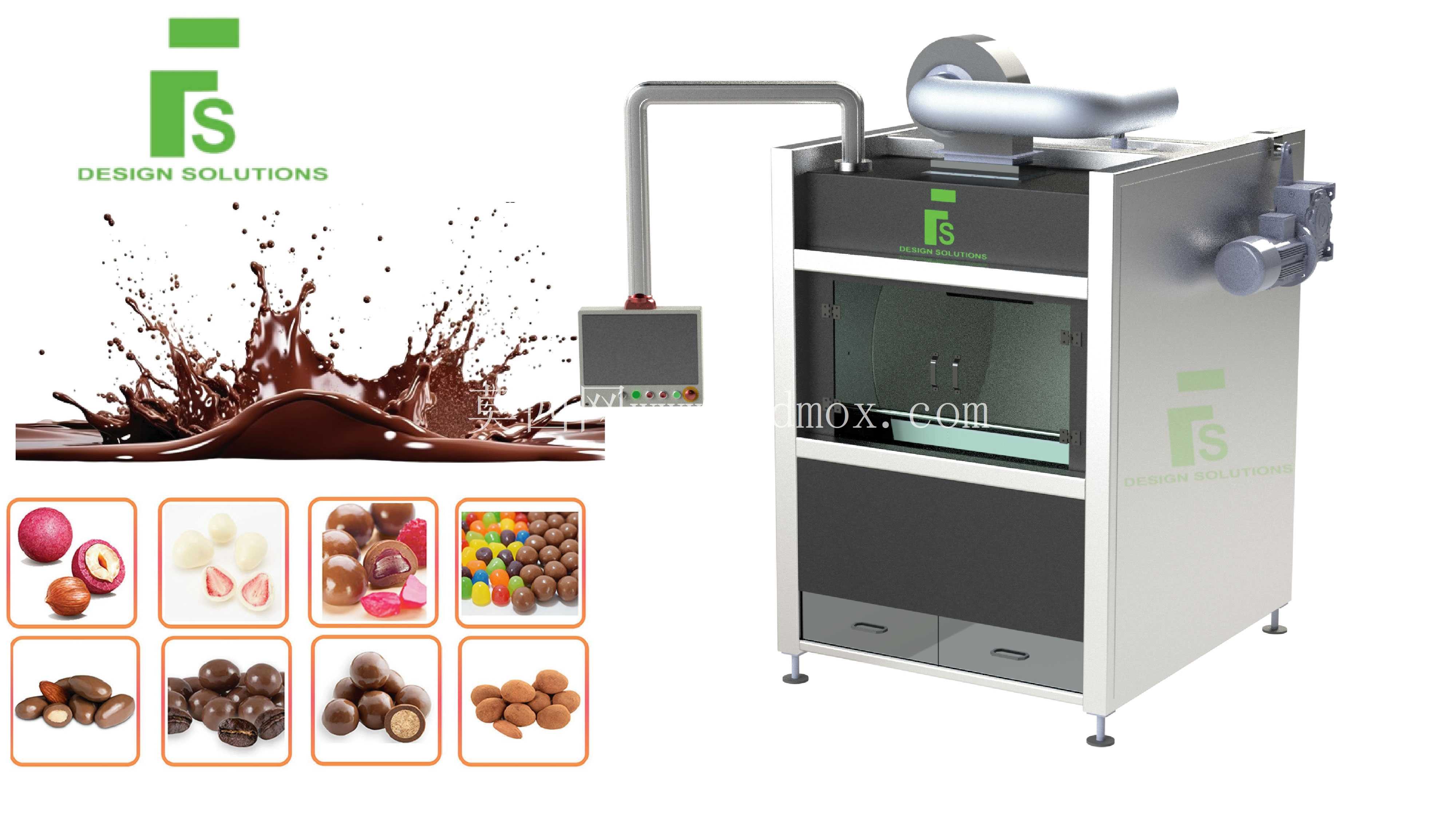

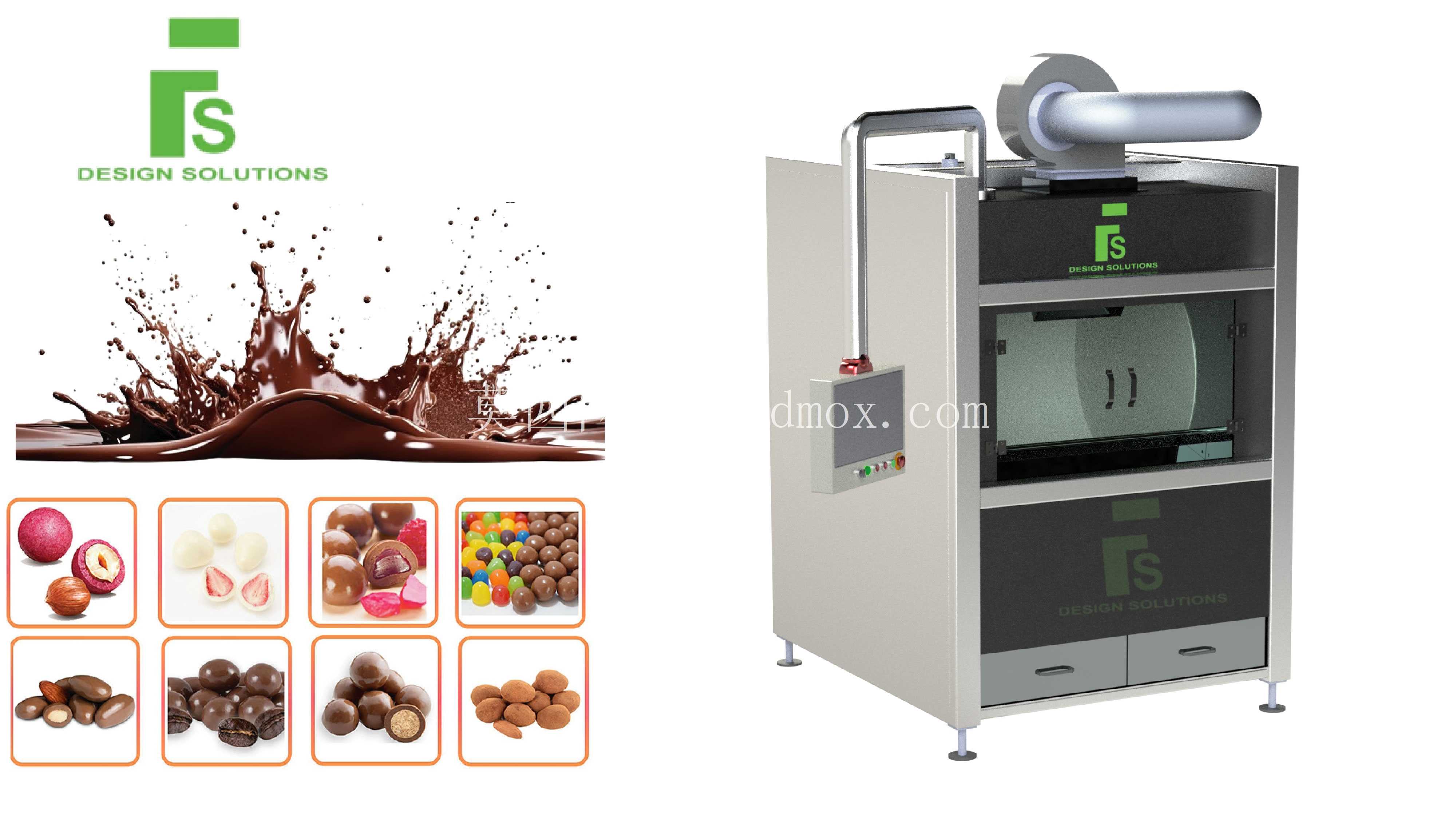

　　在休闲食品加工产线的裹涂工序段，这类带涂层设备主要承担坚果、膨化芯料、糖果基底的巧克力包覆作业，区别于普通浸涂设备，它能通过内部腔体的温控与气流组织，让巧克力浆在物料表面形成均匀薄厚一致的涂层，同时避免余浆堆积造成的成品外观瑕疵。从结构布局来看，设备主体采用立式柜式框架，底部设置可调支撑脚，可适配车间地面15mm以内的平整度偏差，安装时无需额外预埋地脚，单台设备占地宽度约1.2米、深度0.9米，操作侧预留0.8米维护通道即可满足日常换料、清场需求，整体高度控制在1.9米，适配常规食品车间3米层高的吊顶布局，顶部排风接口可直接对接车间废气收集管路，排出涂层过程中挥发的少量水汽与可可脂气味。

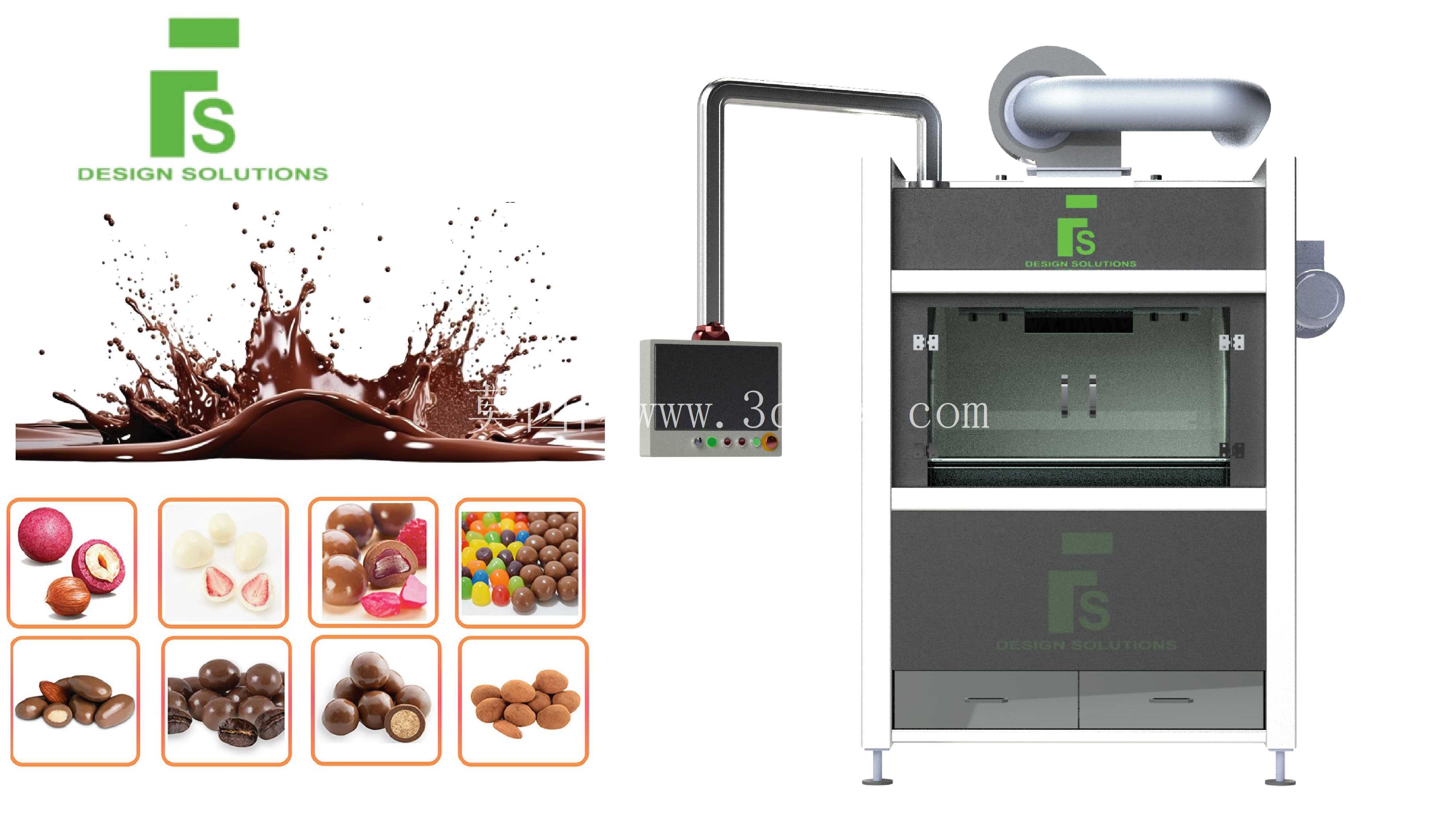

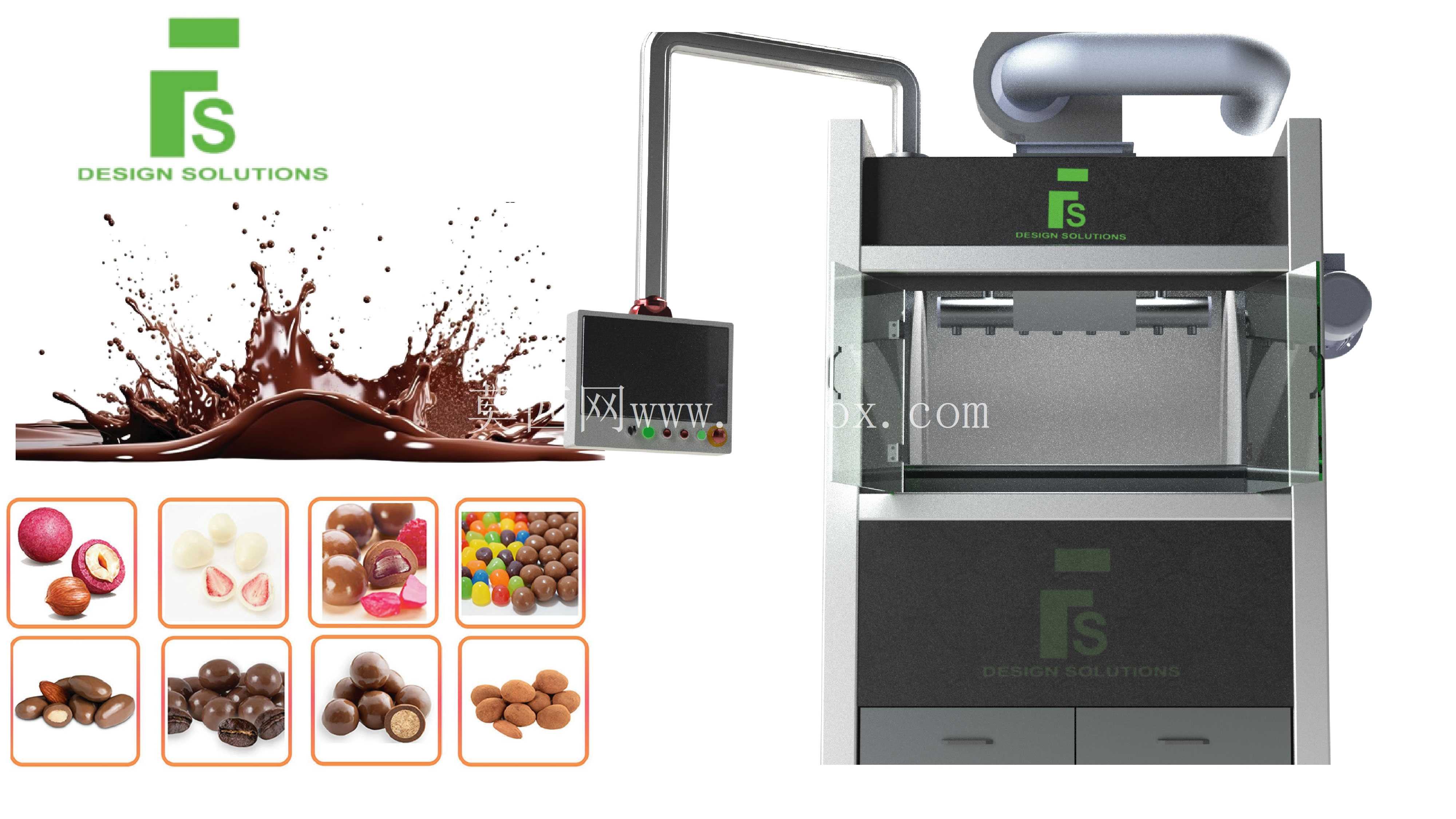

　　设备正面分为上下两个功能舱段，上半段为可视操作舱，采用钢化玻璃密封门，作业时可直接观察内部物料的裹涂状态，舱内集成了浆料温控循环系统、物料翻转机构以及余浆回收组件，巧克力浆在储料腔中维持恒定的工艺温度，避免因温度波动造成的浆料凝固、流动性下降问题，物料在舱内随翻转机构匀速运动的同时，顶部的喷淋组件将均匀雾化的巧克力浆喷洒在物料表面，多余的浆料通过舱底的回流槽重新回到储料腔循环使用，减少原料损耗。下半段为电气与动力集成舱，驱动电机、控制回路以及浆料输送泵都集中布置在这个区域，舱门采用快拆式密封结构，日常检修时无需专用工具即可打开舱门排查故障，同时密封结构能避免车间清洁时的水渍进入舱内损坏电气元件。设备侧方伸出的悬臂操作盒采用IP65防护等级，面板上集成了温度调节、转速控制、作业时长设定等常用操作按钮，操作人员站在操作侧无需俯身即可完成参数调整，操作盒的悬臂可在120度范围内水平转动，适配不同操作习惯的人员使用。从设计思路上，这款设备优先考虑了食品加工场景的卫生要求，所有与物料、浆料接触的部位都采用圆角过渡结构，没有清洁死角，设备表面做哑光不锈钢处理，耐日常消毒剂腐蚀，清场时可直接用高压水枪冲洗外表面，不会出现积液、藏污的问题。

　　在功能适配性上，它可处理多种类型的芯料，不管是整颗坚果、膨化米果还是软质糖果，都能通过调整翻转转速、喷淋流量以及舱内风速参数，实现不同厚度的涂层包覆，甚至可以完成多层不同口味巧克力的叠加涂覆，满足多品类产品的生产需求。设备顶部的排风组件除了排出废气，还能在涂层完成后输送常温洁净风，让物料表面的巧克力涂层快速定型，避免出料后涂层粘连变形，出料口设置在舱体侧下方，完成裹涂的物料可直接对接下游的冷却输送线，实现连续化生产，无需人工中转接料。

　　在结构强度设计上，设备框架采用304不锈钢方管焊接成型，整体承重可达500kg，满载浆料运行时无明显晃动，驱动组件与框架之间设置了减震垫，降低运行时的振动传递，避免振动造成的浆料飞溅、涂层均匀度下降问题。设备底部的两个抽屉式储物格可放置日常维护用的工具、清洁耗材以及更换的密封备件，方便一线操作人员随时取用，不用往返工具柜取物，提升日常运维效率。针对食品生产的合规要求，设备所有的密封件都采用食品级硅橡胶材质，耐温范围覆盖-10℃到120℃，可耐受日常高温消毒作业，不会出现材质老化脱落污染产品的问题，管路连接采用快装卡箍结构，拆卸清洗时无需松动多个螺栓，单人即可完成管路拆解与重装，大幅缩短换产时的清场时间。
