16GA规格电机专用U型安装固定支架

在小型桌面级移动机器人、微型智能传动模组、学生竞赛类机电装置的开发过程中，16GA规格的微型电机是极为常用的动力输出部件，这类电机体积小巧、输出扭矩适配轻载传动场景，但配套的固定结构如果设计不合理，很容易出现运行时电机窜动、输出轴与传动部件同轴度偏差、长期震动后紧固件松脱等问题，直接影响整套装置的运行稳定性。这款适配16GA电机的固定支架，正是针对这类微型动力单元的安装痛点完成的结构设计，从安装边界、受力路径、装配便利性多个维度做了针对性优化。

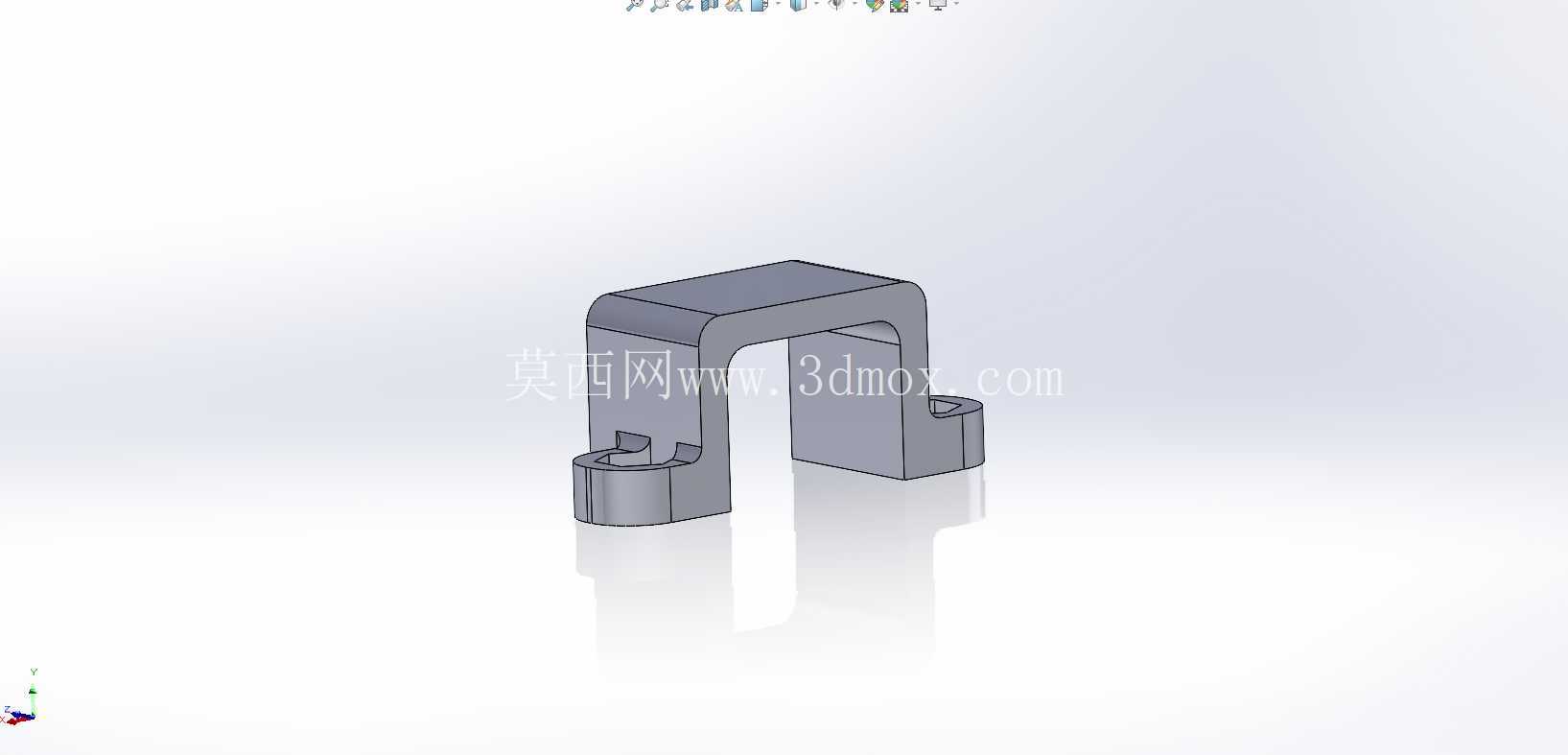

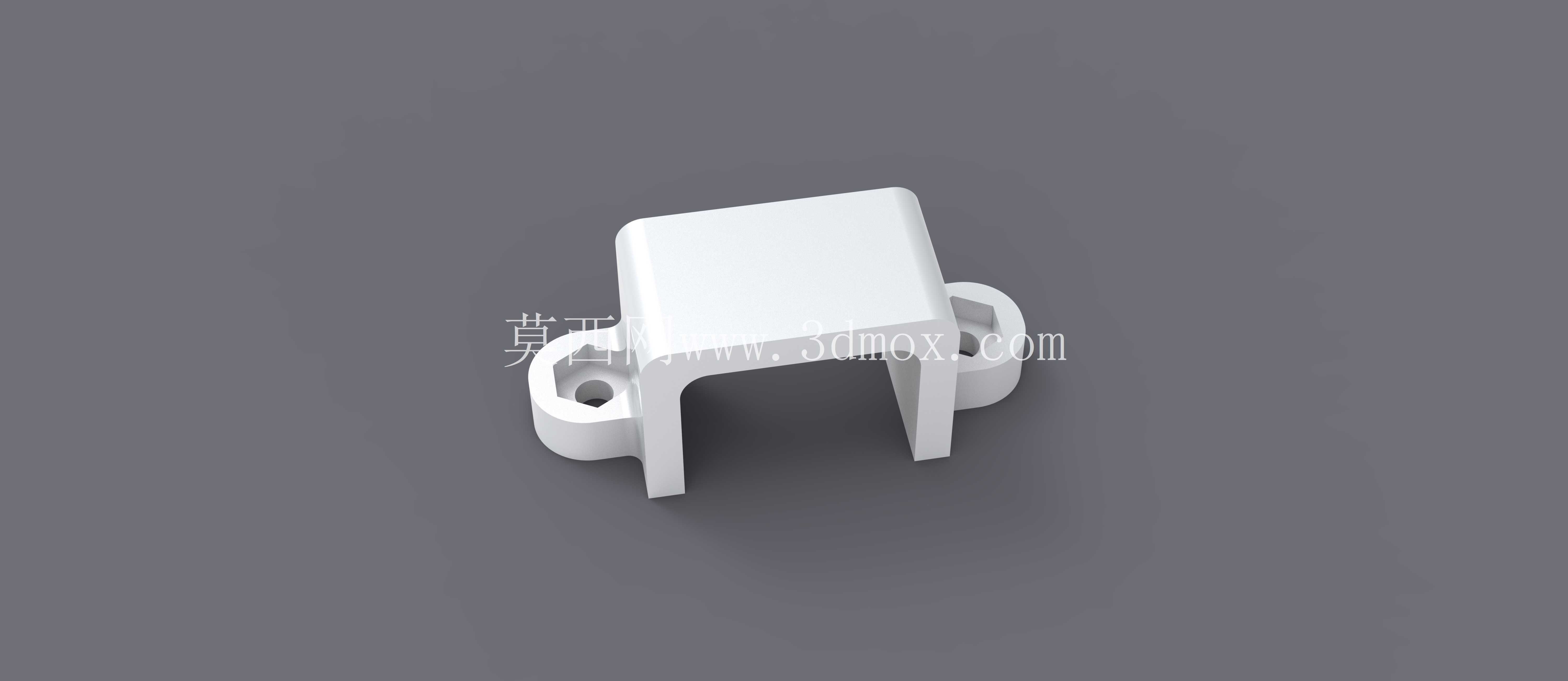

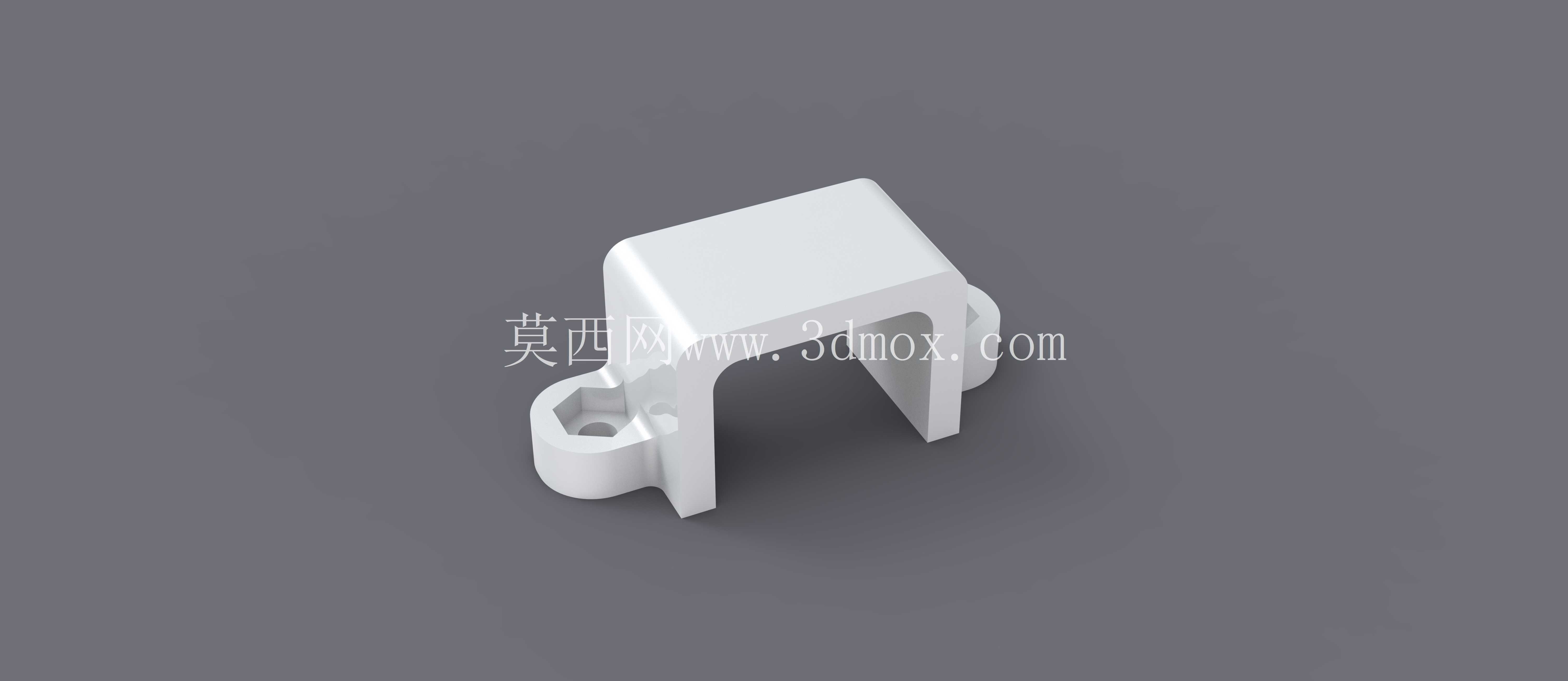

从结构形态来看，支架采用U型半包式的主体构型，顶部为封闭的平面承托结构，两个垂直向下的支脚刚好卡在16GA电机的壳体两侧，能够限制电机除输出轴轴向之外的五个自由度，避免电机在正反转切换、负载波动时出现径向晃动。两侧的安装耳采用一体化延伸设计，耳片上预留了标准的圆形安装过孔，可直接通过M2规格的紧固件将支架整体固定在设备的安装基板上，不需要额外加工转接板，能有效压缩小型设备的内部安装空间。

设计过程中，首先明确了安装边界的适配要求：支架内部的型腔尺寸完全匹配16GA电机的壳体外形公差，支脚的内侧面与电机壳体的配合间隙控制在0.1mm以内，既能够保证电机可以顺利推入支架型腔，又不会因为间隙过大导致电机定位偏移。两侧安装耳的孔位中心距经过反复校核，与市面上主流pololu系列16GA电机的安装孔位完全对齐，不需要用户在装配时二次打孔修配。支架顶部的平面厚度做了针对性加强，在电机运行产生持续震动的工况下，不会因为壁厚不足出现顶面塌陷、支脚外张的变形问题，保证长期使用的结构刚性。

从实际应用场景来看，这类支架除了适配小型移动机器人的动力轮组安装外，还可以用在微型传送带的动力端固定、小型舵机转台的动力单元挂载、桌面级3D打印机的辅助送料电机固定、智能门锁的锁舌驱动电机安装等场景。在这些场景中，设备的内部安装空间通常十分紧凑，传统的L型支架需要从单侧固定电机，不仅占用的横向空间更大，而且单侧受力的结构在电机频繁正反转时很容易出现固定螺丝松动的问题，而这款U型支架从两侧对电机形成环抱式约束，受力点分布在电机壳体的两个对称侧面，受力路径更短，震动传递更均匀，能有效降低紧固件的松脱概率。

在安装兼容性设计上，支架的支脚末端做了小尺寸的倒角导向，装配电机时不需要刻意对准型腔，顺着倒角就可以将电机平滑推入安装位，降低了自动化装配线的上料难度，也适合手工装配的创客、学生群体快速完成组装。安装耳的底面与支架的顶面保持严格的平行度公差，当支架通过安装耳固定在基板上时，电机的输出轴轴线能够与安装基板保持设计要求的相对位置，不会因为支架的安装面平面度误差导致输出轴偏斜，进而避免传动齿轮啮合不良、皮带跑偏等后续传动问题。

考虑到这类微型电机的运行工况多为低载荷、高频率启停，支架的壁厚设计在保证结构强度的前提下做了轻量化优化，整体重量控制在极低水平，不会给小型移动类设备增加额外的负载负担。支架的边角位置全部做了圆角过渡处理，没有尖锐的毛刺棱角，既能够避免装配过程中划伤操作人员，也能减少应力集中点，提升支架的抗疲劳寿命，在长期受电机高频震动的工况下，不会在边角位置出现应力开裂的问题。

在实际选型使用时，只需要确认所用电机为16GA规格的标准尺寸，就可以直接选用这款支架，不需要额外测绘电机外形做定制化结构设计，能够大幅缩短小型机电产品的开发周期。装配时先将电机推入支架的U型腔体内，确认电机端面与支架顶面贴合到位后，再通过两侧安装耳的过孔将支架固定在设备的安装平面上，最后完成输出轴与传动部件的连接即可，整个装配过程不需要复杂的工装夹具，单人即可快速完成操作。针对部分需要调整电机输出轴高度的场景，这款支架的支脚长度预留了少量的修配余量，用户可以根据实际安装需求对支脚末端做少量打磨调整，不会影响支架整体的结构强度。
