十二滚轮全向移动轮结构设计

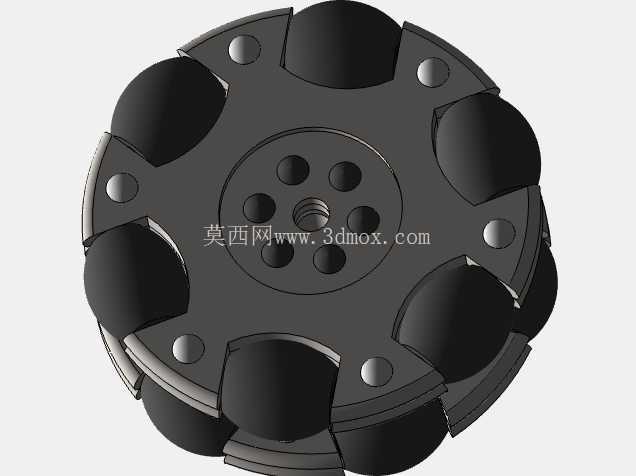

在移动机器人、AGV转运平台、智能仓储分拣设备的行走机构选型中，全向轮一直是小空间内灵活移位场景的核心部件，这款十二滚轮布局的全向轮，正是针对这类对移动精度、转向灵活性有较高要求的场景开发的结构方案。不同于传统差速轮需要预留转弯半径、麦克纳姆轮对辊子角度加工精度要求极高的特性，这款全向轮采用周向均匀分布的十二个小滚轮作为接触执行件，每个小滚轮的转动轴线与主轮的转动轴线呈垂直布局，当多个全向轮按照对称布局安装在底盘下方时，通过不同轮组的转速差与转向配合，可实现整机在平面内的任意方向平移、原地零半径回转，完全不需要预留额外的转弯空间，尤其适合车间内狭窄通道的物料转运、密集仓储区的料箱搬运、服务机器人在人流密集场景下的避障移动等工况。

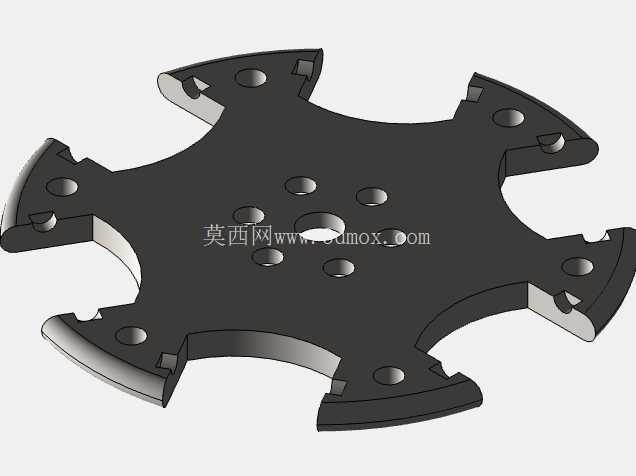

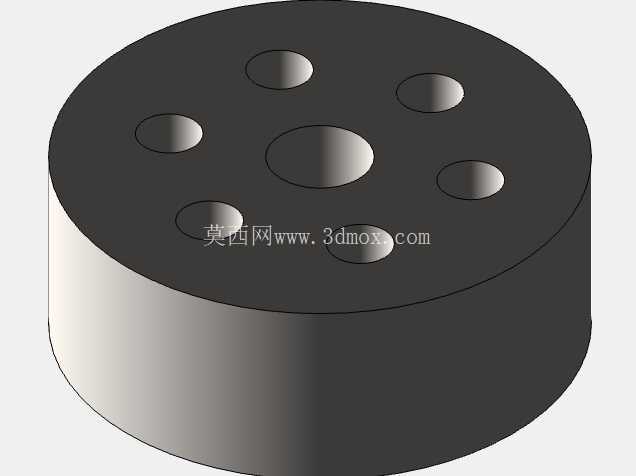

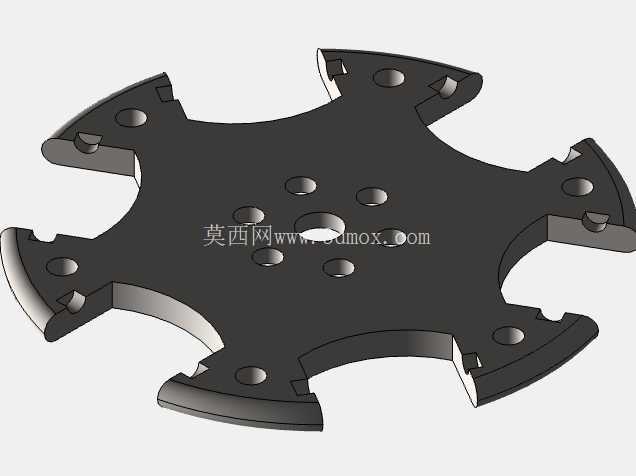

从结构设计逻辑来看，主轮体采用一体化盘式结构，中心区域设置了带键槽的安装轴孔，周围均匀分布六个安装沉孔，可直接通过螺栓与驱动电机的输出法兰、或者轮轴的连接法兰锁紧固定，安装时不需要额外设计定制转接件，能适配市面上多数常规尺寸的低速驱动电机输出端。周向的十二个滚轮采用鼓形外轮廓，滚轮外层选用高摩擦系数的耐磨聚氨酯材质，内层通过微型轴承与轮轴连接，保证滚轮在被动转动时的顺畅度，不会出现卡滞导致的移动阻力突增问题；相邻滚轮之间的周向间隙经过反复校核，保证主轮在任意转动角度下，始终有至少三个滚轮与地面保持接触，避免行走过程中出现颠簸、跳轮的问题，即使在有轻微接缝的环氧地坪、平整的水泥地面上行走，也能保持稳定的支撑状态。

安装边界方面，这款全向轮的主轮盘厚度控制在合理范围，滚轮突出主轮盘的径向尺寸经过优化，在保证滚轮有足够接地面积的前提下，尽可能压缩了轮体的整体径向尺寸，不会过多占用底盘下方的安装空间；轮体中心安装孔的同轴度、端面安装沉孔的位置度都按照通用机械零部件的公差要求设计，装配后能保证主轮的转动跳动量控制在极小范围内，避免高速转动时出现轮体偏摆带来的整机震动问题。在实际应用搭配时，通常会采用三个或者四个该款全向轮组成行走轮组，三个轮组的布局可形成稳定的三点支撑，对地面平整度的适应性更强，四个轮组的布局则能承载更大的整机重量，适合负载更高的AGV平台使用。

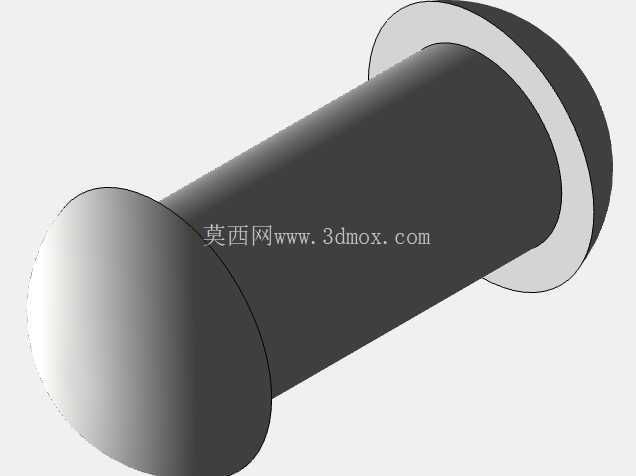

不同于普通定向轮、万向轮只能实现单一方向移动或者被动转向的特性，这款全向轮的每个小滚轮都能独立被动转动，当主轮由电机驱动转动时，可提供沿主轮切线方向的驱动力，而垂直于主轮切线方向的移动则通过滚轮的被动转动实现，不需要额外设置转向驱动机构，就能完成全方向的移动动作，大幅简化了移动底盘的转向结构设计，减少了转向机构带来的故障点，同时也降低了底盘的整体重量与结构复杂度。在结构细节处理上，主轮盘上的每个滚轮安装位都设置了定位凸台，滚轮轴安装后通过侧面的紧定螺钉锁紧固定，后期维护时只需要拧松紧定螺钉就能单独更换磨损的滚轮，不需要将整个轮体从底盘上拆下，大幅降低了后期运维的成本与时间。轮体的主结构件选用高强度铝合金材质，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动电机的负载，提升整机的续航表现，滚轮的聚氨酯材质也具备一定的减震效果，能过滤掉地面微小不平整带来的震动，保证底盘上搭载的传感器、精密元器件不会因为行走震动出现工作异常的问题。
