钳式夹紧工装夹具组件结构设计

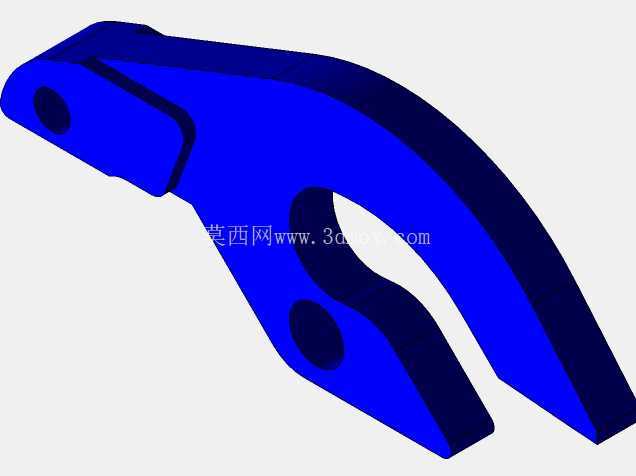

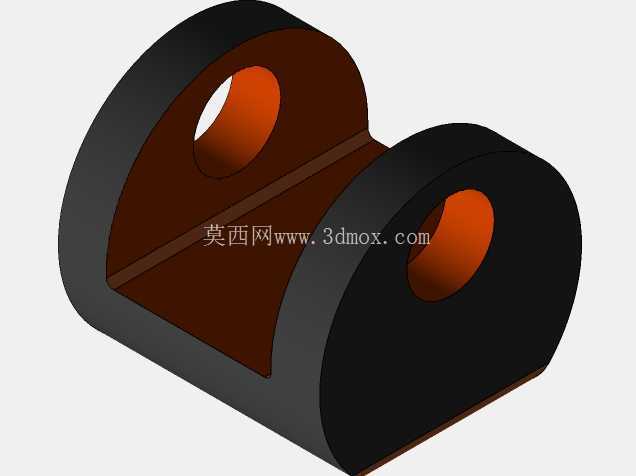

　　从结构细节来看，组件上设置了两处同轴度要求较高的销孔，一处位于臂身的驱动端，用于连接驱动气缸、油缸或者手动压杆的动力输入接头，销孔的孔径与配合公差需要根据驱动件的输出轴尺寸匹配，通常采用H7间隙配合保证转动灵活性，同时销孔端面预留有沉台结构，用于安装孔用挡圈或者轴端盖板，避免销轴在往复摆动过程中出现窜动脱落；另一处销孔位于臂身中部，是整个夹具组件的回转支点，这个位置的孔位精度直接决定夹持端的运动轨迹偏差，设计时需要保证支点孔到驱动端孔、夹持端工作面的距离比例符合杠杆力臂计算要求，在保证足够夹紧力的前提下，尽可能降低驱动端的输入力需求。在机械加工、装配工装以及自动化夹持工位的设计中，钳式夹紧组件是应用频次极高的执行类零件，这类零件的设计合理性直接决定装夹的稳定性、重复定位精度以及操作的便捷性。这款钳形夹具组件采用一体式弯臂结构设计，主体轮廓为渐变截面的弧形臂身，区别于传统直臂压板的受力形式，弧形臂身的力传导路径更贴合夹持动作的施力轨迹，在夹紧过程中能将驱动端的输入力更均匀地传递到夹持端，减少局部应力集中导致的零件变形，同时也能在有限的安装空间内获得更大的夹持开合行程。

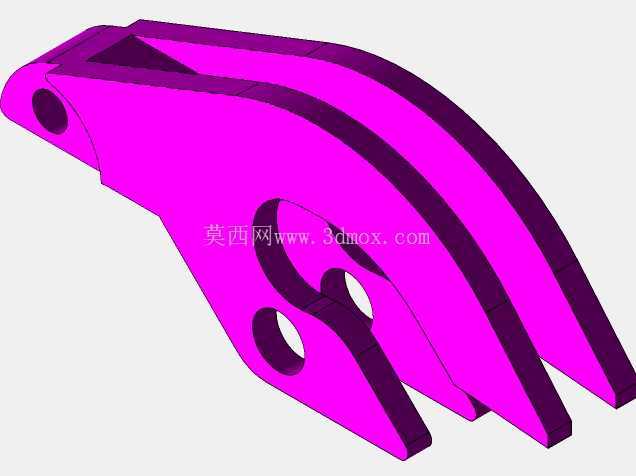

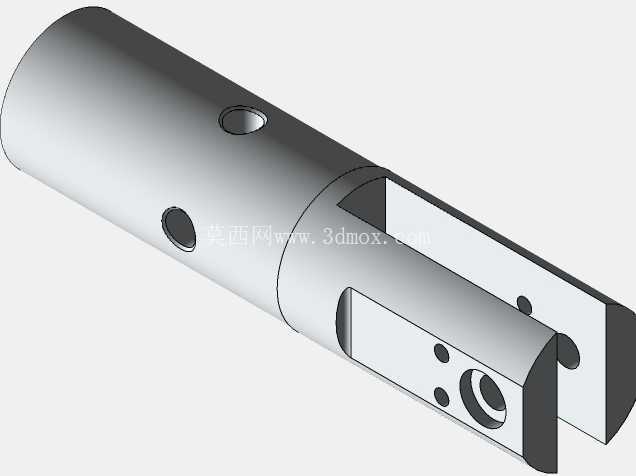

　　夹持端采用分叉式双接触面设计，两个夹持面平行度公差控制在0.02mm以内，接触端面做了小倒角处理，避免装夹过程中尖锐棱边刮伤工件表面，同时分叉结构可以避开工件上的凸起特征，适配更多外形轮廓的工件装夹需求，比如轴类零件的侧面压紧、板类零件的边缘夹持，都可以通过这种分叉结构避开干涉位置。在安装边界方面，这款夹具组件的整体外轮廓没有突兀的外伸结构，臂身的厚度从支点位置向两端逐渐收窄，既保证了支点位置的结构强度承受反复的交变载荷，又尽可能减轻了组件自身重量，降低驱动端的负载。

　　实际应用场景中，这类钳式夹具组件常被集成在焊接工装台、数控加工工位的夹具基板、自动化装配线的工件定位模组上，配合不同的驱动源可以实现手动快速夹紧、气动自动夹紧、液压重载夹紧等不同工况的使用需求。设计这类零件的时候，需要重点考虑臂身的截面抗弯模量，根据需要的最大夹紧力计算臂身的最小厚度，避免夹紧过程中臂身出现弹性形变导致夹持力不足，同时回转支点位置需要设计润滑脂槽，长期往复摆动的工况下可以定期补充润滑脂，减少销轴与孔壁的磨损，延长组件的使用寿命。夹持工作面可以根据实际使用需求更换不同材质的垫片，比如装夹软质金属工件时粘贴尼龙垫片，装夹粗糙毛坯件时更换齿面防滑垫片，不需要改动主体结构就能适配不同的装夹场景。

　　另外，臂身侧面的减重槽设计并非单纯为了减轻重量，槽体的走向顺着臂身的应力分布方向设置，不会破坏主体的受力结构，同时可以减少零件加工过程中的材料去除量，降低制造成本，也能避免热处理过程中因为截面厚度不均导致的变形开裂问题。在装配适配性上，这款组件的所有安装孔位都采用标准公制尺寸，不需要额外定制非标销轴或者紧固件，设备维护时可以快速更换易损件，减少停机维护的时间成本。对于需要设计紧凑化工装的场景，这种弧形弯臂的结构相比传统的连杆式夹紧结构，零件数量更少，装配累积误差更小，整体占用的安装空间也更小，能够在狭小的工装空间内布置更多的夹紧点位，提升工装的空间利用率。
