Arduino Uno开源控制电路板结构设计

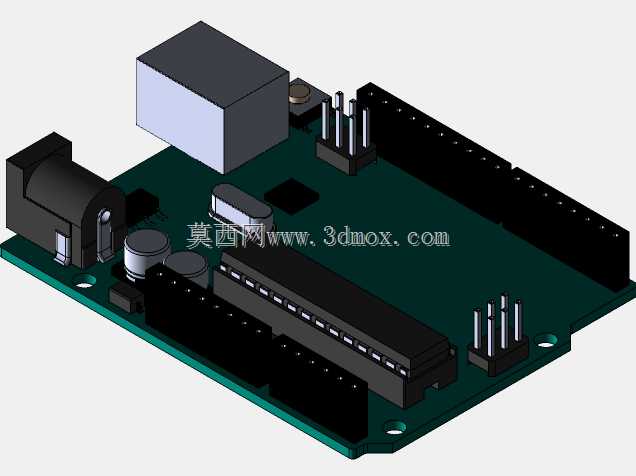

这款开源控制板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，覆盖创客项目开发、小型自动化设备控制、教学实验演示、电子原型验证等多个应用场景，是电子爱好者、嵌入式工程师、机电一体化从业者做原型开发时最常用的核心控制载体。从实际使用的角度出发，设计时首先考虑了板载元件的布局合理性，电源输入接口布置在板边左侧位置，匹配常规桌面摆放时的接线习惯，避免线材与其他扩展模块产生干涉；板载的USB接口放置在对应侧边，方便连接电脑进行程序烧录与串口调试，接口的突出高度经过反复校核，不会因为外壳装配或者堆叠扩展板出现插接受阻的问题。核心控制芯片周边预留了足够的散热空间，同时板上的晶振、电容、复位按键等元件的排布，都避开了上下两侧的排针安装区域，保证各类扩展盾板可以顺畅插接，不会出现元件顶碰的情况。排针的引脚间距严格遵循通用标准，引脚伸出板体的高度统一控制在合理范围，既保证焊接后的结构强度，也方便杜邦线的插拔操作，不会因为引脚过长导致弯折损坏，或是过短造成接触不良。板体四角设计了标准的安装固定孔，孔位的位置、孔径都匹配常用的塑料支撑柱与螺丝规格，不管是固定在亚克力外壳、3D打印机架还是设备安装面板上，都能直接对位，不需要额外打孔调整。电源区域的元件做了分区布局，高压输入部分与低压信号部分保持足够的安全间距，避免电源干扰影响信号采集的稳定性，板载的电源指示灯、状态指示灯都布置在板边可视位置，调试时不需要额外拆解就能直观观察设备运行状态。整个板型的长宽尺寸控制在常规开发板的通用规格范围内，适配市面上绝大多数现成的开源外壳、扩展配件，不需要为了安装单独定制结构件。设计过程中对每个元件的外形高度都做了逐一核对，最高的元件是电源输入座与USB接口，其余电容、接插件的高度都低于这两个元件，保证板体平放时的稳定性，堆叠扩展板时也不会出现受力不均的问题。从结构设计的细节来看，每个元件的焊盘位置、引脚伸出长度都和实际量产元件的参数完全匹配，不管是用来做结构装配验证、外壳设计适配，还是教学演示结构组成，都能直接还原实物的装配关系，不会出现结构错位、尺寸不符的问题，能帮助设计者在开模或者组装前提前排查干涉问题，减少实物打样的调整次数。
