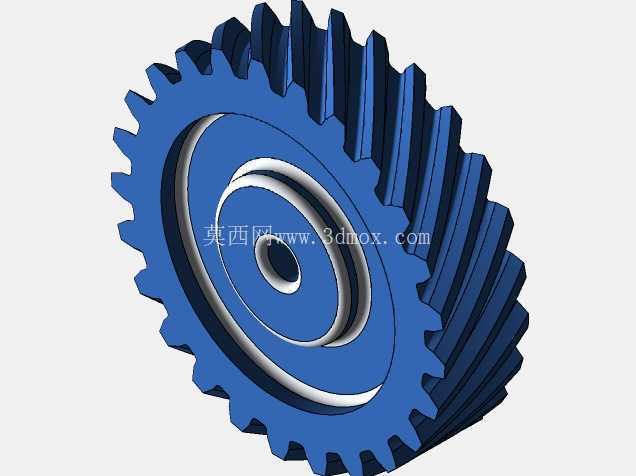

这类螺旋斜齿圆柱齿轮,在重载传动场景里的适配性远优于直齿圆柱齿轮,日常在机床主轴传动箱、汽车变速器的常啮合档位、工业减速机的高速级传动组里都能见到它的身影。和直齿轮相比,斜齿的轮齿是沿着螺旋角方向逐步进入啮合、逐步退出啮合的,不会出现直齿传动那种整齿突然撞击的情况,传动过程的冲击、振动和噪声都能得到有效控制,尤其适合转速超过1500r/min的中高速传动工况。从结构设计逻辑来看,这款齿轮采用了腹板带同轴减重环的结构,轮毂位置做了三级阶梯孔设计,最内层的通孔用于和传动轴做过盈配合或者平键连接,中间的环形槽可以用于安装轴用挡圈或者定位套,限制齿轮在轴向上的窜动,最外层的腹板过渡区做了大圆角处理,避免热处理和传动受力时出现应力集中的问题。
轮齿部分的螺旋角设计控制在15°到22°的常用区间内,这个角度范围既能保证足够的轮齿重合度,提升传动承载能力,又不会因为螺旋角过大导致轴向分力过高,额外增加轴承的轴向负载。在实际安装边界上,齿轮的齿顶圆、齿根圆尺寸需要和配对齿轮、箱体内壁预留足够的安全间隙,齿侧间隙要根据传动精度等级控制在0.05mm到0.2mm之间,避免热胀冷缩出现卡齿,同时保证传动回程误差在允许范围内。
轮齿的齿向修形是这类螺旋齿轮设计里的关键细节,因为齿轮受载后会出现轴系弯曲、扭转变形,加上加工和安装的误差,容易出现轮齿一端接触偏载的情况,所以在建模时需要对轮齿的齿向方向做微量的修鼓处理,让轮齿啮合时的接触斑点集中在齿面中部,避免边缘接触导致的早期点蚀、磨损问题。这类齿轮的材料一般选用20CrMnTi渗碳淬火,齿面硬度可以达到HRC58-62,芯部保持足够的韧性,能够承受交变接触应力和冲击载荷,建模过程中需要严格控制渐开线齿廓的生成精度,螺旋线的导程误差要控制在微米级,否则实际加工出来的齿轮啮合时会出现周期性的振动和异响。
在传动系统布局里,这类螺旋齿轮通常成对使用,且两个配对齿轮的螺旋角大小相等、旋向相反,抵消工作时产生的轴向力,如果是单斜齿布置的结构,就需要配对使用角接触球轴承或者圆锥滚子轴承来承受轴向分力,保证轴系的运行稳定性。和人字齿轮相比,这类单螺旋斜齿轮的加工难度更低,不需要专用的人字齿轮加工机床,普通的滚齿机、磨齿机就可以完成高精度加工,成本控制更有优势,在中小功率的传动场景里应用范围更广。建模时的参数化设计逻辑也很重要,把模数、齿数、螺旋角、压力角、齿宽、轮毂孔径这些参数做成可变量,后续做同系列不同传动比的齿轮设计时,只需要修改对应参数就可以快速生成新的模型,大幅提升结构设计的效率,减少重复建模的工作量。需要注意的是,齿宽的设计不能过宽,否则会因为轴系变形导致齿向载荷分布不均的问题加剧,一般齿宽系数控制在0.6到1.2之间,根据传动的载荷特性、轴系的刚性做对应调整,刚性好的主轴传动可以取偏大的齿宽系数,悬臂布置的齿轮传动就要取偏小的齿宽系数,避免偏载问题。
