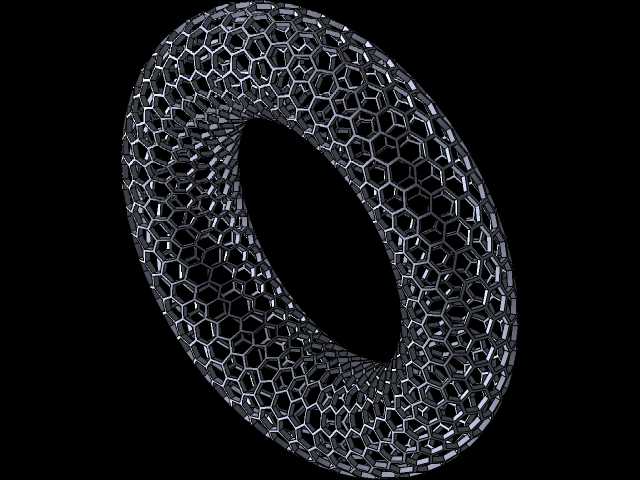

蜂窝镂空环形六角结构件

这类蜂窝镂空环形六角结构，在轻量化结构设计场景中有着非常广泛的落地空间，从特种装备的减重支撑构件，到文创展示的艺术化结构载体，再到流体工况下的整流填充构件，都能见到这类拓扑优化后结构的身影。不同于实心环形构件的厚重感，这种采用六角蜂窝网格排布的镂空设计，首先在材料利用率上做到了极致优化，六角形的网格排布本身就是自然界中材料力学效率最高的结构形式之一，相邻网格边可以实现应力的连续传递，不会出现直角结构带来的应力集中问题，在承受环向压载荷、径向扭转载荷的时候，网格的每一条棱边都能参与受力，不会出现局部应力超限的薄弱点。设计这类结构的时候，首先要确定环形构件的内外径边界尺寸，根据实际安装空间预留出足够的装配余量，内孔要匹配对应安装轴或者过流通道的尺寸要求，外圆要避开周边设备的干涉边界，之后再根据载荷工况计算单格蜂窝的边长、壁厚参数，既要保证整体结构的刚度满足使用要求，避免受压后出现网格失稳变形，又要尽可能控制整体重量，实现减重目标。实际应用中，这类结构如果用在通风或者流体通过的场景，镂空的六角网格还能起到匀流的作用，打散通过环内的紊乱气流或者液流，让介质流动状态更平稳；如果用在缓冲吸能场景，蜂窝结构在受到冲击载荷的时候，可以通过逐层的棱边变形吸收冲击能量，比实心结构的吸能效率高出数倍。做结构建模的时候，要注意网格在环面曲率变化处的平滑过渡，尤其是环形内侧曲率更大的区域，要调整蜂窝单元的排布角度，避免出现单元尺寸突变、壁厚不均的问题，否则实际加工或者受力的时候，尺寸偏小的网格单元会首先出现破损，影响整个构件的使用寿命。另外这类镂空结构的壁厚要保持均匀一致，不管是采用3D打印直接成型，还是采用铸造、机加工的方式制作，均匀的壁厚都能减少加工过程中的变形问题，保证成型后的尺寸精度满足装配要求。不同于规则的平面蜂窝板，环形的蜂窝结构需要兼顾环向的曲率连续性，每一个六角单元的边都要顺着环面的法向延伸，保证整个结构的壁厚方向垂直于环面，不会出现局部壁厚倾斜、厚薄不均的情况，这样才能让整个环形构件的受力状态均匀，不会在载荷作用下出现偏载变形的问题。
