3D打印简易四轮小车结构设计

项目分类:汽车 发布时间:2024-08-22 ID:766047
  • 3D打印简易四轮小车结构设计
  • 3D打印简易四轮小车结构设计
  • 3D打印简易四轮小车结构设计
  • 3D打印简易四轮小车结构设计
  • 3D打印简易四轮小车结构设计

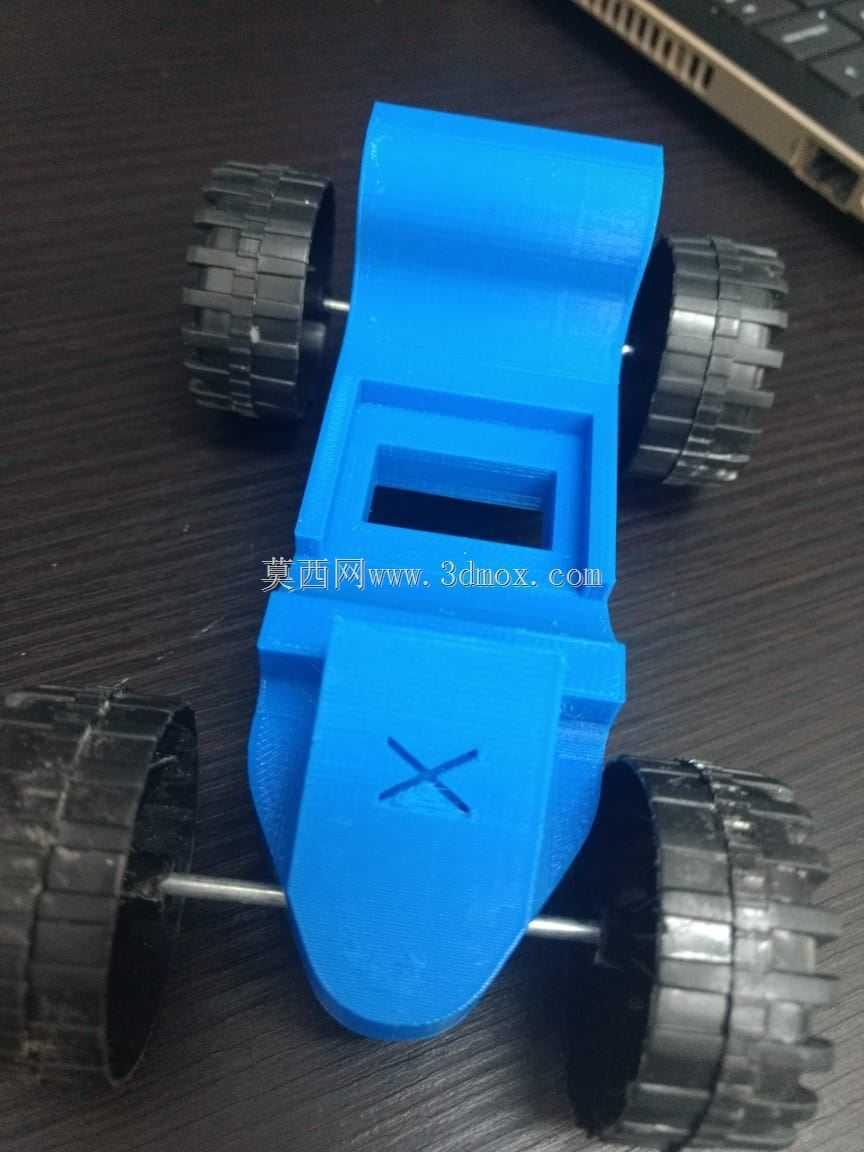

  该作品呈现的是一台面向快速成型验证的简易四轮小车,整体由蓝色承载底盘和四个黑色轮组构成,结构刻意保持低复杂度,适合在桌面级增材制造场景中完成单件试制。它并不追求复杂悬架或高速行驶性能,而是把重点放在轮距、轴距、轮轴安装位置、底盘承载边界以及零件可打印性的综合验证上,可作为教学实验、机械结构认知、小型移动平台改装和3D打印装配练习的基础载体。

  从实际用途看,这类小车常用于验证轮式移动机构的基本布置方式。底盘中部留出较开阔的空间,后续可以根据任务需要布置电池、控制板、传感器、配重块或小型负载;前后轮轴区域采用相对明确的支撑结构,使车轮能够绕固定轴线旋转。对于结构设计人员而言,该模型的价值不在于复杂曲面,而在于用最少的零件表达轮式车辆的核心关系:车身如何承托轮轴,车轮如何与底盘保持间隙,转向或直行布局下哪些位置会发生干涉,打印件在装配后是否具备足够的操作空间。

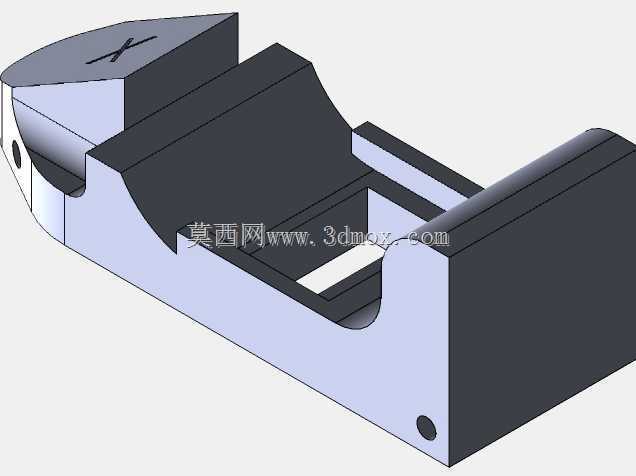

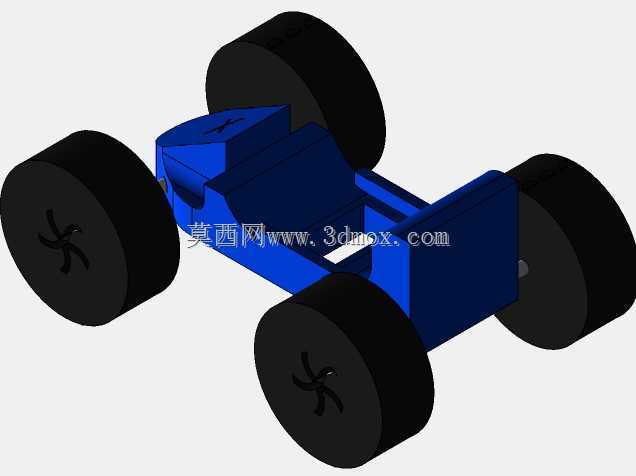

  外形上,车体采用一体式底盘思路,前部带有收窄和抬升的造型,后部形成较宽的立壁结构,两侧延伸出轮轴安装区域。四个大直径车轮分布在底盘四角,轮体宽厚,视觉上具备较好的接地面积。车轮中心设置装配孔位,端面带有类似辐板或加强造型的凹陷特征,既减少材料堆积,也能在打印后帮助识别轮体方向。底盘与车轮之间保留侧向和垂向间隙,避免轮面在转动时摩擦车身;轮轴中心线与底盘侧壁的相对位置需要在建模时严格控制,否则容易出现四轮不等高、轮轴卡滞或转动阻力偏大的问题。

  设计思路上,作品强调简单实用。底盘没有拆分成大量薄壁小件,而是以连续实体承载为主,适合FDM打印时减少支撑数量;车轮采用独立零件形式,便于单独调整材料、填充率和表面精度。若用于真实打印,底盘侧壁厚度、轮轴孔直径、孔位同轴度以及车轮内孔配合公差是关键检查项。轮轴可采用金属棒、螺钉或打印轴进行试装,不同材料会带来不同的间隙要求:金属轴与塑料孔配合时,应保证旋转顺畅并控制旷量;若采用全打印轴,则需考虑磨损和层间强度,适当增大接触面积并避免细长轴受力弯曲。

  安装边界方面,四轮外轮廓构成了小车的最大占地范围,底盘本体位于轮组内侧,转弯或通过狭窄通道时,应优先按车轮外侧宽度判断通过尺寸。底盘上方的可用空间受前后立壁和两侧轮组限制,中部平坦区域适合放置规则形状的负载;若后续增加电机、齿轮或带传动机构,需要在轮轴附近重新校核传动件与车身内壁的距离。车轮直径较大,使底盘离地高度得到提升,通过轻微不平台面时更不容易托底,但重心也会随负载升高而变化,高速或急停条件下应关注侧翻风险。

  在建模过程中,可先确定轴距和轮距,再反推底盘长度、宽度及轴孔位置。前轮与后轮若采用固定轴直行方案,应保证左右两轮同轴、前后轴平行;若计划扩展转向功能,前部结构需要预留转向节或拉杆空间,不能只按静态外观处理。车轮与底盘的侧向间隙应结合打印误差预留,尤其是大尺寸轮件在冷却后可能出现轻微翘曲,孔位和外圆轮廓都可能产生偏差。底盘上的开槽和立壁除了减重作用,也可作为布线、固定扎带或安装电子元件的位置,但开槽不应切断主要承力路径,轮轴支撑处应保持足够厚度。

  从工程验证角度看,该小车适合进行装配顺序检查:先完成轮轴与车轮的配合测试,再将轮轴装入底盘支撑孔,最后观察四轮是否同时接触平面。若出现某一轮悬空,通常说明轴孔高度不一致、底盘翘曲或车轮端面厚度存在差异;若转动阻力不均,则需要检查孔位同轴度、轮体干涉和轴件弯曲。通过这些基础检查,可以把抽象的公差、配合和支撑结构问题转化为直观的实物反馈,对于移动机器人底盘、玩具车辆原型以及3D打印课程设计都具有较强的实践意义。
