剪叉式电动升降作业平台结构设计

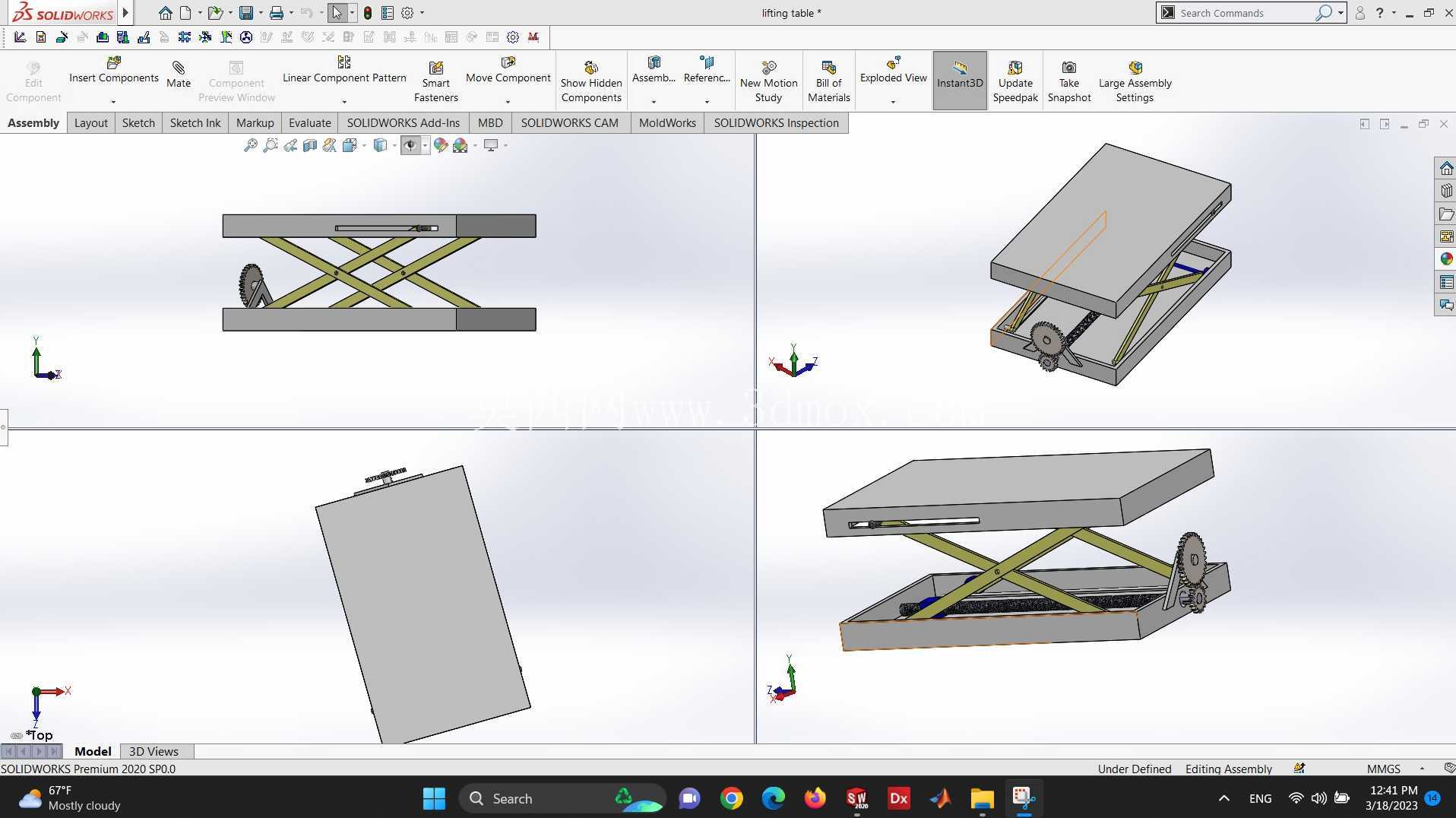

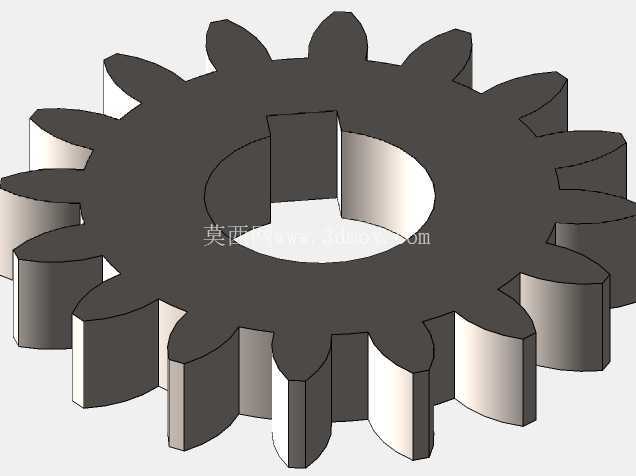

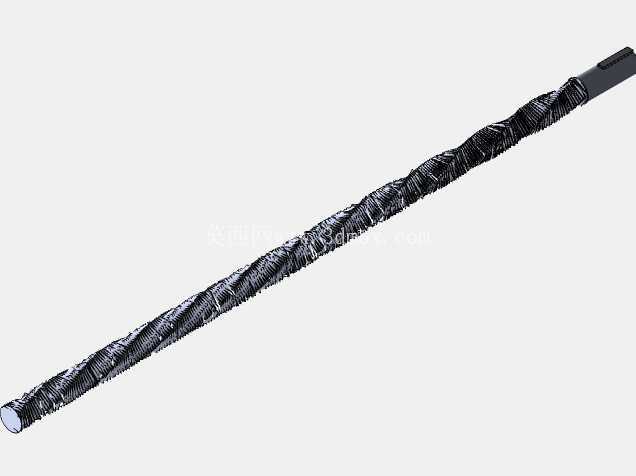

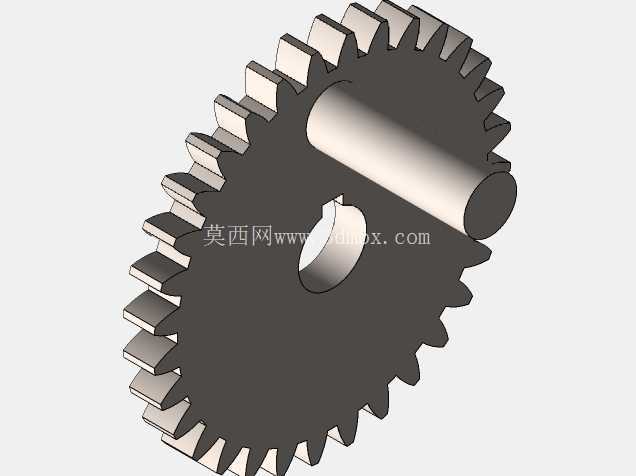

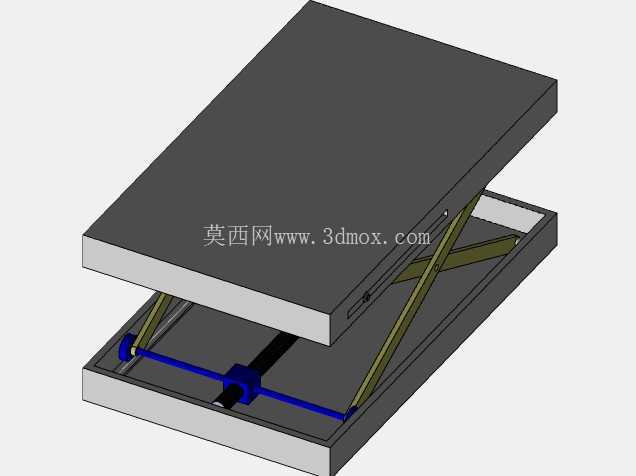

　　这款剪叉式升降结构的设计，最初是针对车间内工位间物料转运、轻型设备检修的垂直举升需求做的方案，日常在装配线旁的工装对接、仓储区低位货架的货物码放、小型工装夹具的高度适配场景里都能用到，区别于大吨位的固定式升降台，这个结构做了紧凑化的布局，收起后整体高度很低，能直接推入设备底部或者工作台下方存放，不占用车间的通行空间。从结构逻辑上看，核心的承力部分采用双层交叉剪叉臂设计，剪叉臂的铰接点做了衬套预留位，实际加工时可以镶嵌自润滑铜套，降低反复升降过程中的铰接磨损，延长整体的使用寿命；驱动端布置在底座内侧，通过齿轮啮合带动传动丝杆转动，推动剪叉臂的活动端沿底座的导轨槽做直线位移，以此实现台面的平稳升降，这种驱动方式相比液压驱动，不会出现漏油污染车间地面的问题，也不需要额外配置液压站，整体的维护成本更低，适合对洁净度有一定要求的电子装配、实验室物料转运场景。

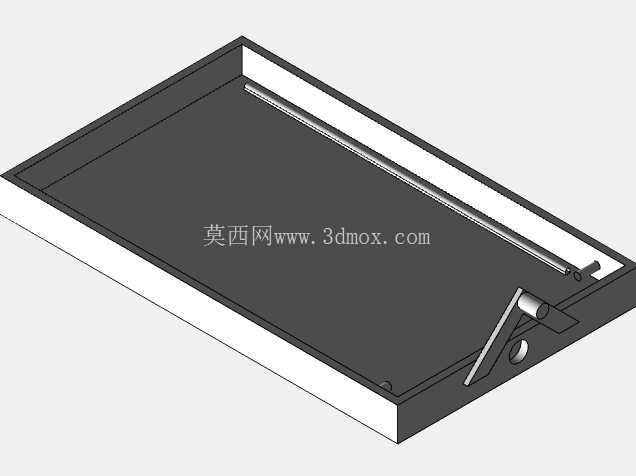

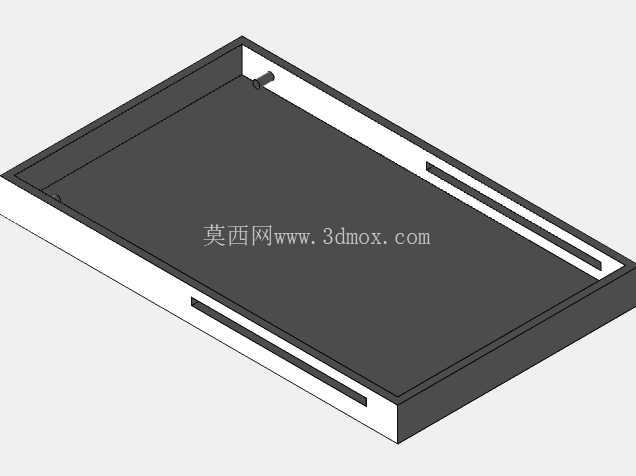

　　台面部分做了平整的安装面，四周预留了标准的螺纹安装孔，可以根据实际使用需求加装防护栏、工件定位夹具或者输送辊道，适配不同的作业工况；底座的底部预留了脚轮安装位和固定支撑脚的安装孔，既可以做成移动式的作业平台，在不同工位间流转使用，也可以锁止支撑脚作为固定工位的升降工作台使用，安装边界上，收起状态下整体的外轮廓尺寸控制得比较紧凑，底座的长宽尺寸适配常规的车间通道宽度，不需要对现有车间的布局做改造就能直接投入使用，最大升起高度能覆盖常规的作业高度区间，满足从地面到操作工位的垂直举升需求。

　　设计过程中对剪叉臂的受力做了针对性的优化，每片剪叉臂的折弯处都做了加强筋处理，避免偏载情况下出现臂体变形的问题，传动丝杆的选型匹配了额定负载下的轴向受力，同时在丝杆的两端设置了行程限位块，防止升降过程中超出行程出现结构脱开的风险；台面和剪叉臂的连接位置采用了滑动铰接结构，升降过程中台面始终保持水平状态，不会出现倾斜导致工件滑落的问题。在实际的工况适配里，这个结构还可以根据使用场景调整驱动形式，如果是需要大负载的场景，可以把丝杆驱动替换成电动推杆驱动，只需要调整底座内侧的安装位尺寸即可，整体的剪叉承力结构不需要做改动，具备不错的结构延展性；对于需要频繁升降的工位，还可以在铰接位置加装润滑脂注油嘴，方便日常维护时直接加注润滑脂，不需要拆解结构就能完成保养作业。

　　从安装适配的角度看，整个结构的零部件都采用常规的机加工件和标准件，没有特殊的定制异型件，加工难度低，普通的机加工车间就能完成所有零部件的加工制作，组装时只需要按照铰接顺序依次装配剪叉臂、传动部件和台面，不需要专用的组装工装，整体的装配门槛不高；底座的安装平面只需要保证基本的水平度即可，不需要做特殊的地基处理，不管是放置在水泥地面还是环氧地坪上都能稳定使用。另外在细节设计上，剪叉臂的所有棱角都做了倒钝处理，避免操作人员在使用过程中被锐边划伤，传动部分全部布置在剪叉臂的内侧，外部没有裸露的传动部件，不会出现衣物或者工具卷入传动结构的安全隐患，台面的边缘做了轻微的下翻边处理，既提升了台面的整体刚性，也能防止台面上放置的小零件、工具从边缘滑落。
