FRC赛事恒力弹簧驱动直线升降机构

　　在FRC机器人竞赛的爬升任务环节中，这类直线升降结构是完成高杆挂接、层级抬升动作的核心执行部件，区别于常规丝杆、链条传动的升降方案，这套机构选择恒力弹簧作为核心动力源，能够在紧凑的安装空间内输出稳定的线性拉力，省去了额外的减速电机组与传动链路冗余设计，适配赛事规则中对机器人自重、启动功率的严格限制。从结构布局来看，整套升降主体采用分段式立柱设计，底部安装座预留了与机器人底盘框架对接的标准安装孔位，孔位间距匹配FRC赛事常用的铝型材框架安装基准，安装座上集成的线轴控制组件直接与恒力弹簧的收放端连接，通过线轴的转动圈数精准控制立柱的伸出与回缩行程，避免传统升降结构容易出现的行程超差、卡顿掉链问题。

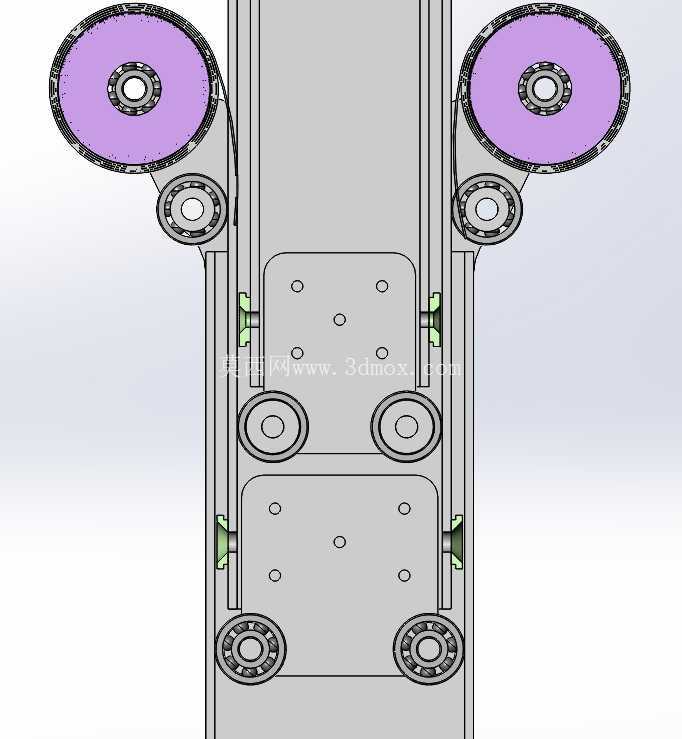

　　立柱中段设置的两组带紫色限位衬套的导向支架，一方面为伸缩段提供径向约束，减少升降过程中的晃动量，另一方面支架上的多孔位设计可根据实际赛事任务需求，加装挂钩、载物平台等功能附件，顶部的弯钩结构经过轮廓优化，挂接时能够快速对准赛场横杆，弯钩根部的加强筋结构可承受爬升过程中整机的重量载荷，不会出现挂接脱开、结构变形的问题。设计阶段首先要考虑的是安装边界约束，整套机构收拢状态下的高度需控制在赛事规则限定的机器人初始尺寸范围内，伸出后的最大行程要满足最高挂接点的高度要求，底部安装座的轮廓不能超出底盘框架的边缘，避免与其他功能部件产生干涉。

　　恒力弹簧的选型需要匹配整机爬升重量，输出拉力要略大于升降运动部分的总重量，保证线轴控制时能够平稳收放，不会出现回缩过快或者伸出无力的情况，线轴的阻尼参数需要经过多次调试，既不能阻尼过大导致动力损耗，也不能阻尼过小出现弹簧突然释放的冲击问题。导向支架上的衬套采用低摩擦材质，与立柱外壁的配合间隙控制在合理范围，间隙过大会导致伸缩段晃动，影响顶部挂钩的挂接精度，间隙过小则会增大摩擦阻力，加剧部件磨损。在实际赛事应用场景中，这类升降机构需要在短时间内完成伸出、挂接、爬升、锁止一系列动作，结构的可靠性直接影响赛事成绩，因此所有连接孔位都采用了等强度设计，受力集中的底部安装座与顶部弯钩位置都做了应力分散处理，避免反复冲击下出现结构断裂。

　　不同于工业场景下的重载升降机，FRC赛事用的升降结构更看重轻量化与响应速度，整套立柱采用薄壁中空结构设计，在保证结构刚度的前提下尽可能降低自重，减少动力负载。线轴控制部分可以直接对接赛事常用的舵机或者小型减速电机，控制逻辑简单，不需要复杂的位置传感器即可通过线轴转动圈数判断升降行程，降低了电控部分的调试难度。安装时需要保证立柱与安装座的垂直度，否则升降过程中会出现卡滞，导向支架的固定位置需要根据伸缩段的行程做对应调整，保证每一段立柱伸出时都能得到有效导向，顶部弯钩的开口角度经过反复验证，既能保证挂接时的导入便利性，又能在爬升承载时不会从横杆上滑脱。这套结构的设计思路也可以延伸到其他需要紧凑直线升降的场景，比如小型自动化设备的抬升机构、便携装置的伸缩支撑结构，核心的恒力弹簧驱动加线轴控制的方案，能够在极小的空间内实现稳定的直线伸缩动作，相比传统传动方案结构更简洁，维护更方便，运动过程中没有传动间隙，动作响应速度更快。
