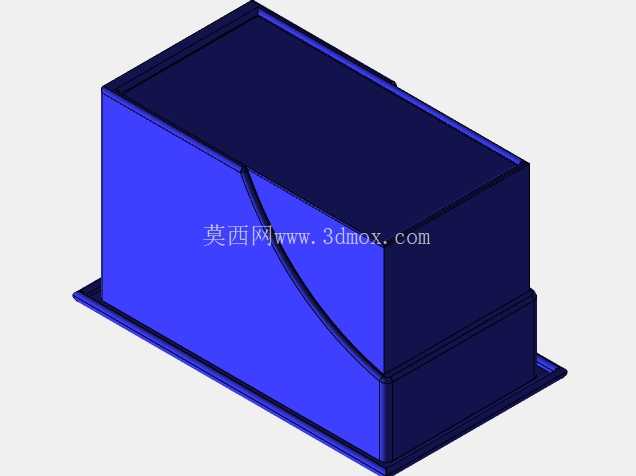

带安装法兰边的斜壁塑料储料桶结构

　　日常生产场景里，这类带底部法兰边的斜壁塑料桶，大多用在工位物料中转、小型散件存储、生产线下游接料环节，相比直壁桶，斜壁设计在空桶堆叠时能大幅减少占用的仓储空间，堆叠过程中桶身不会出现卡滞，适配生产线边的物料周转需求，也能配套小型自动化设备的出料口做临时接料使用。从结构设计逻辑来看，桶身底部的外翻法兰边是核心受力结构，安装时法兰边可以直接搭在工位架的支撑框上，不需要额外做抱箍固定，法兰边的厚度比桶身壁厚大30%左右，能承受满桶物料放置时的局部压应力，避免长期使用后边沿出现开裂变形。

　　桶身的斜壁角度设置在7度左右，这个角度既兼顾了注塑成型时的脱模需求，不需要额外做复杂的抽芯结构，也能保证桶内盛放颗粒状、小块状物料时，物料不会因为壁面斜度过大出现重心偏移，倾倒物料时壁面不会残留过多余料，顺着斜壁就能完全滑出。桶口位置做了一圈加厚的翻边结构，翻边内侧预留了轻微的倒扣量，配套同规格的桶盖时可以直接卡合，不需要额外设置卡扣结构，搬运时提拿桶口翻边也能承受满桶的载荷，不会出现翻边断裂的情况。从安装边界来看，底部法兰边的外轮廓尺寸比桶身下部截面大20mm，搭在支撑框架上时每边有10mm的支撑宽度，支撑框架的开口尺寸需要比桶身下部截面大2mm、比法兰外轮廓小18mm，才能保证放置时的定位精度，不会出现桶身晃动的情况。

　　桶身内部的转角位置全部做了R10的圆角过渡，一方面是避免注塑成型时转角处出现应力集中导致的开裂，另一方面也能减少物料在转角处的堆积，清理内部时不会有清洁死角。桶身侧壁的壁厚做了均匀的梯度设计，从桶口到桶底壁厚逐渐增加0.8mm，既保证了底部承托物料的强度，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的问题，成型后的桶身平面度能控制在0.5mm以内，放置在平面上不会出现晃荡。

　　这类结构的桶如果用在有轻微腐蚀的生产场景，只需要调整注塑原料的牌号，不需要改动整体结构，就能适配不同的物料存储需求，法兰边上可以根据安装需求预留安装孔位，用螺栓直接固定在设备的出料位置，作为固定的储料料斗使用，相比焊接的金属料斗，塑料材质的重量更轻，更换维护时不需要吊装设备，单人就能完成拆装。设计过程中需要重点校核桶身装满物料时的侧壁变形量，斜壁结构相比直壁结构的抗侧压能力更强，装满密度1.2g/cm³的颗粒物料时，侧壁最大变形量不会超过1mm，完全满足日常周转使用的强度要求，桶底和法兰边的连接位置做了一圈加强筋过渡，避免满桶搬运时法兰边和桶身连接位置出现断裂。
