农用轮式拖拉机整机结构三维数模

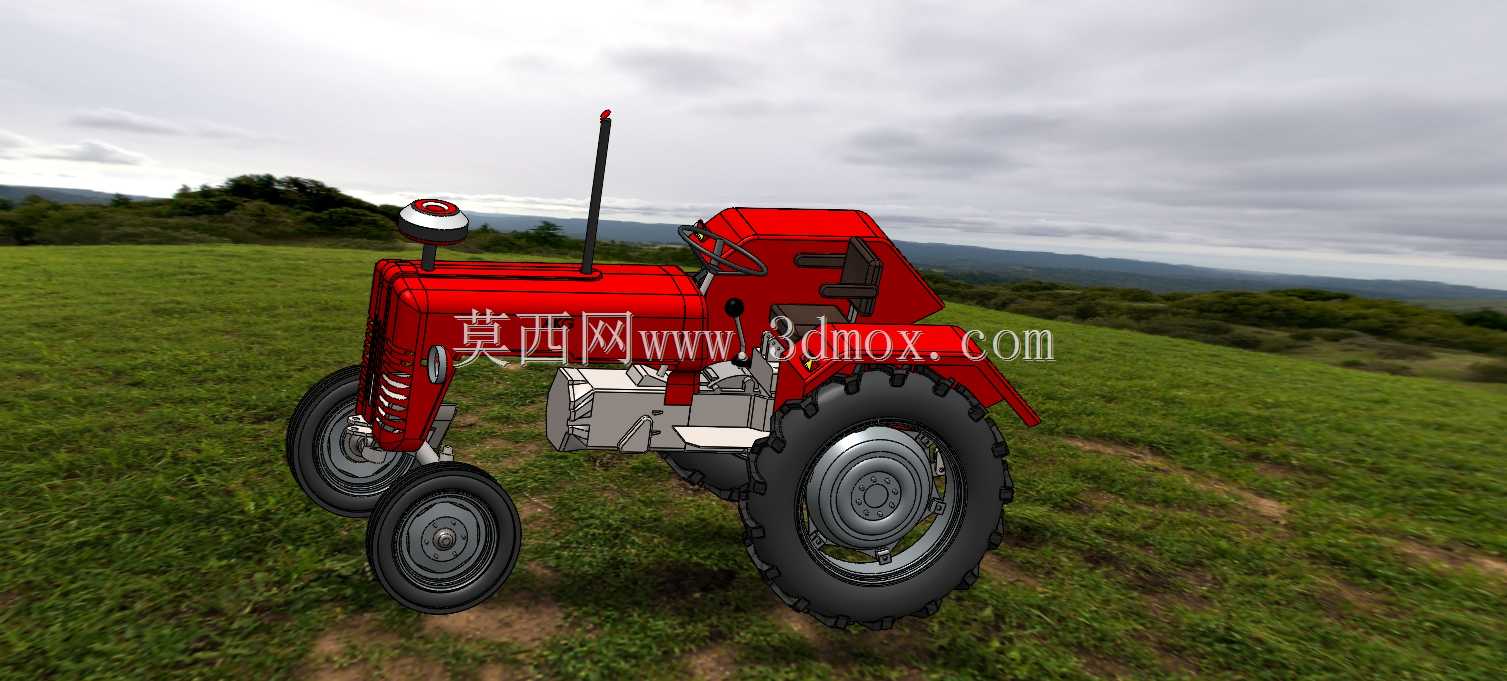

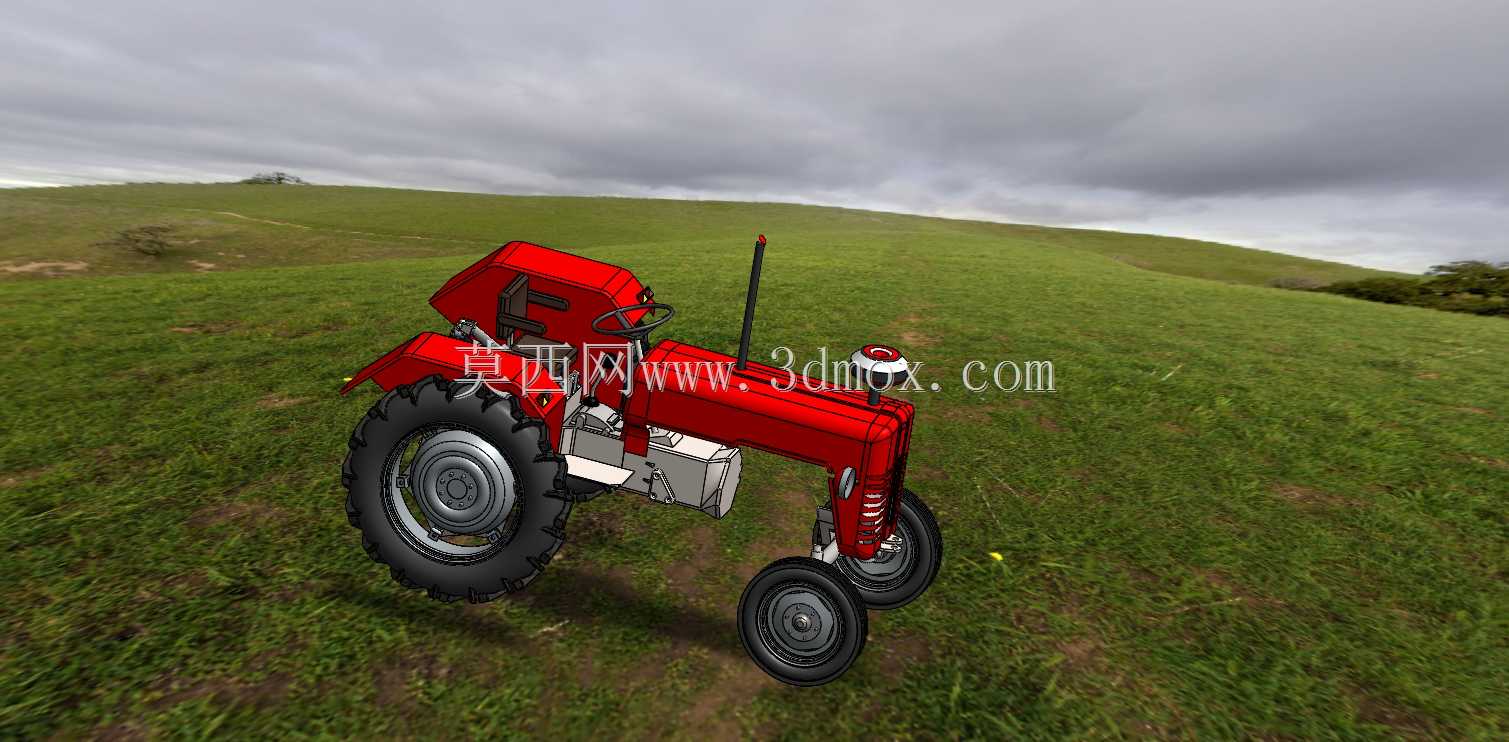

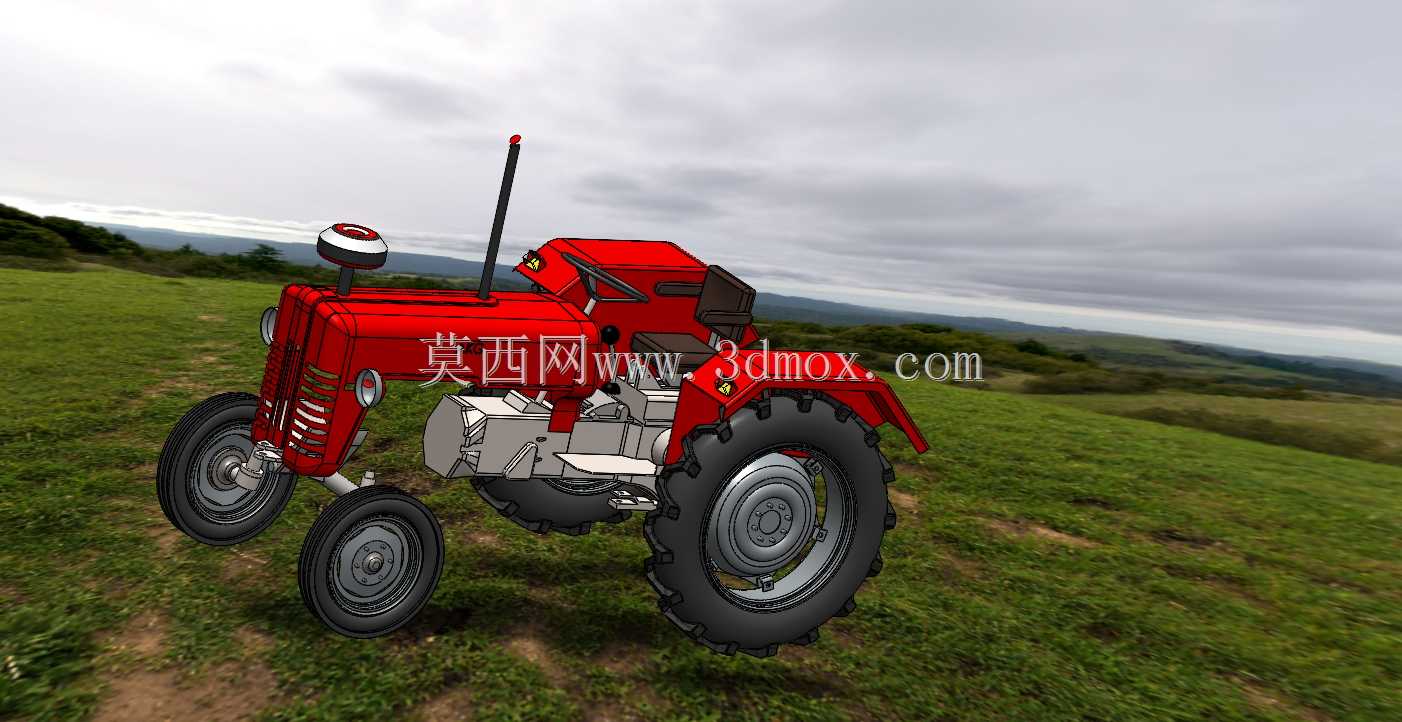

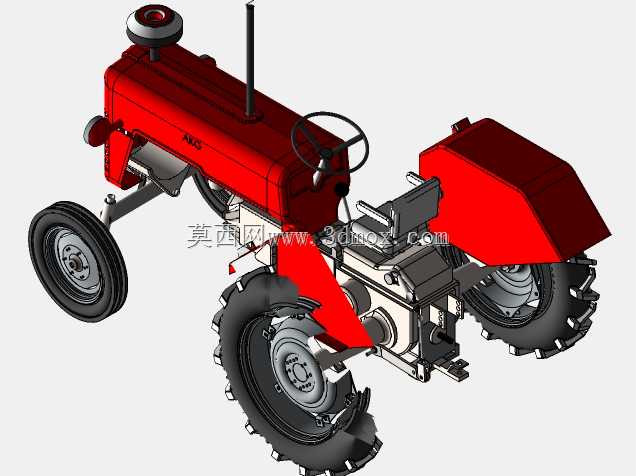

　　这套轮式农用拖拉机的三维结构数模，完整还原了小型农用拖拉机从动力舱、行走底盘到驾驶操作区的全部机械构成，建模过程中优先保证各部件装配关系与实车逻辑一致，可直接用于农业装备结构教学、农机改装方案推演、零部件干涉校验以及虚拟展示场景。从实际田间作业的使用需求来看，这类小型轮拖适配丘陵小块耕地、果园行间管理、庭院农用转运等场景，可挂载旋耕机、犁具、拖车、喷药架等多种后置农机具，完成耕地碎土、农资运输、园区植保等农事作业，整机布局采用经典的前置动力舱、中置驾驶位、后置大直径驱动轮的设计，前轮采用小直径导向轮负责转向，后轮选用大花纹深齿越野轮胎，在泥泞田面、草地坡地作业时可获得足够接地面积与抓附力，避免打滑陷车。

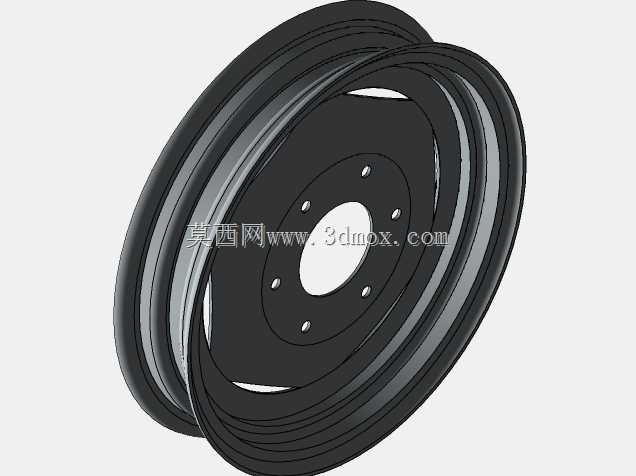

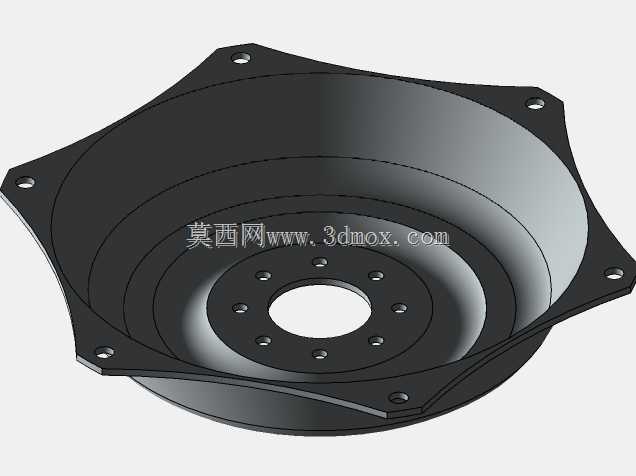

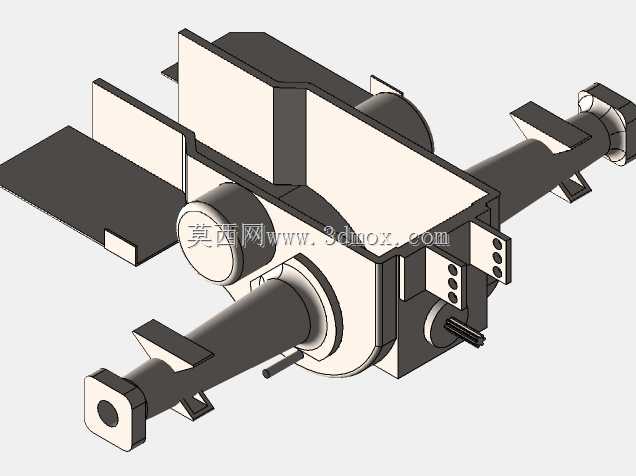

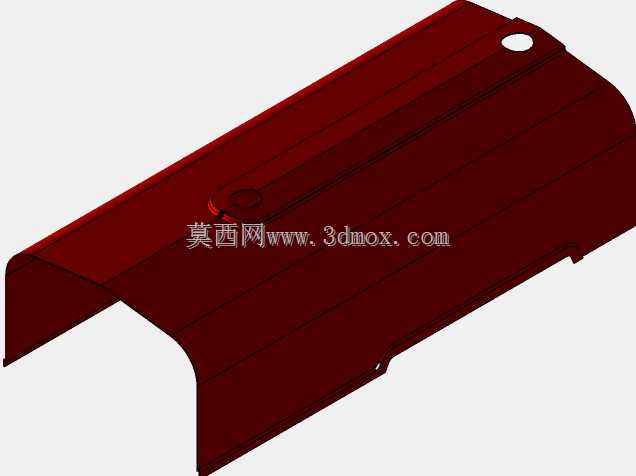

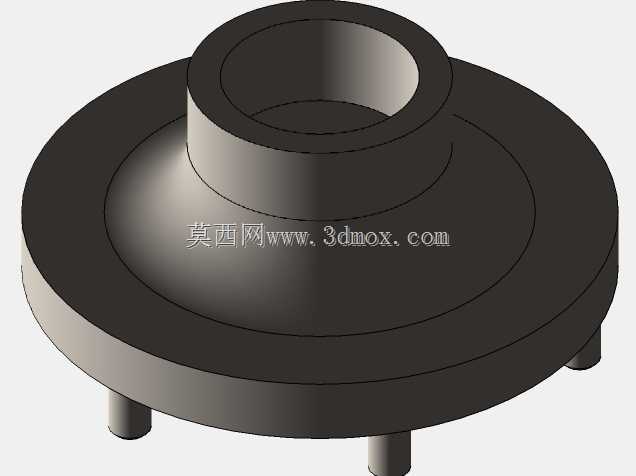

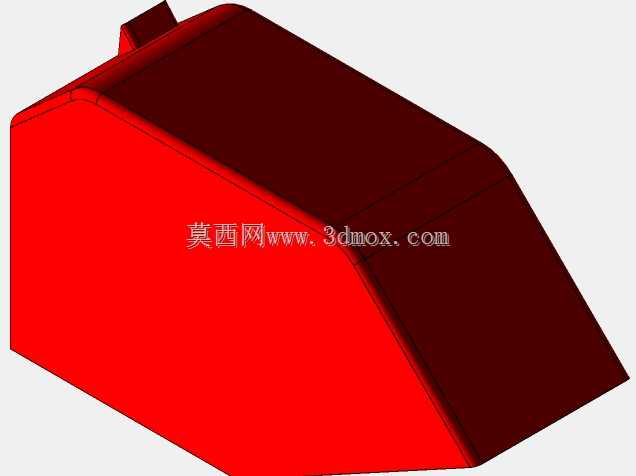

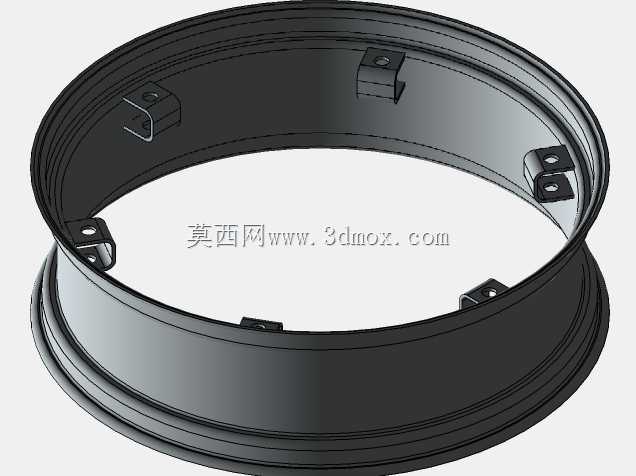

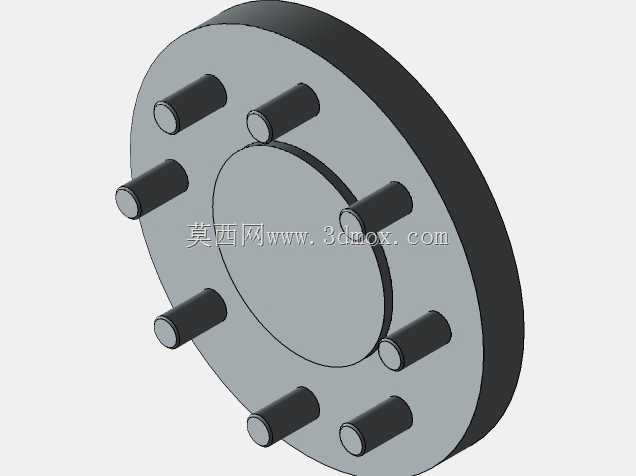

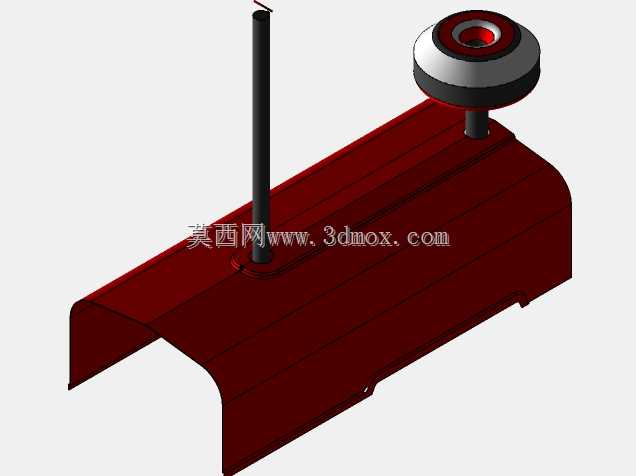

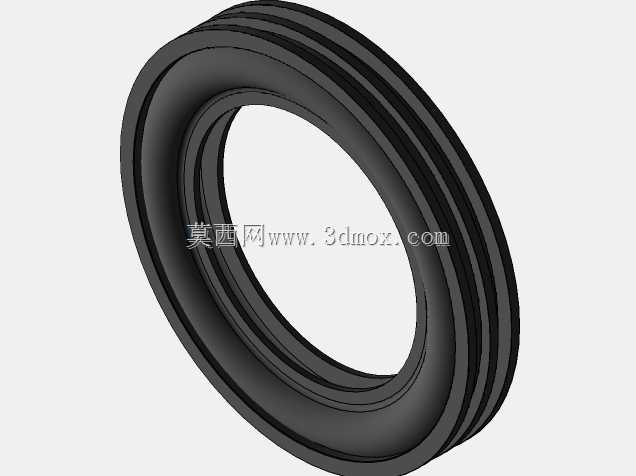

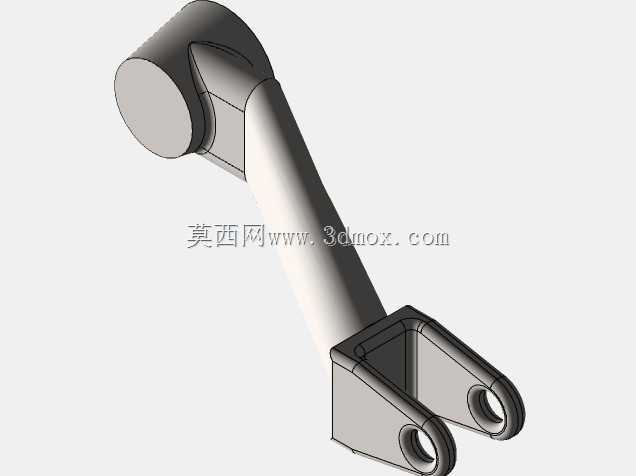

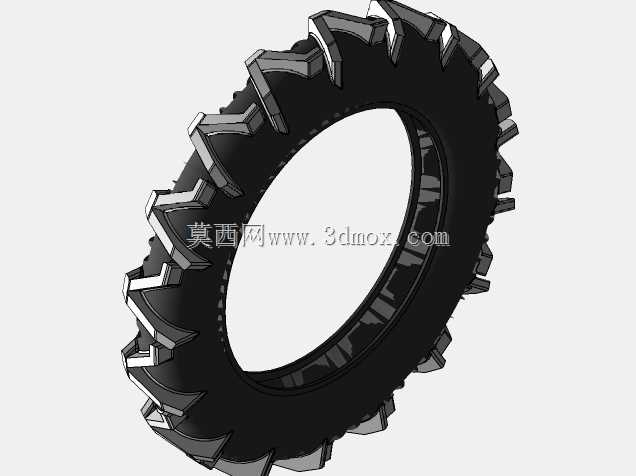

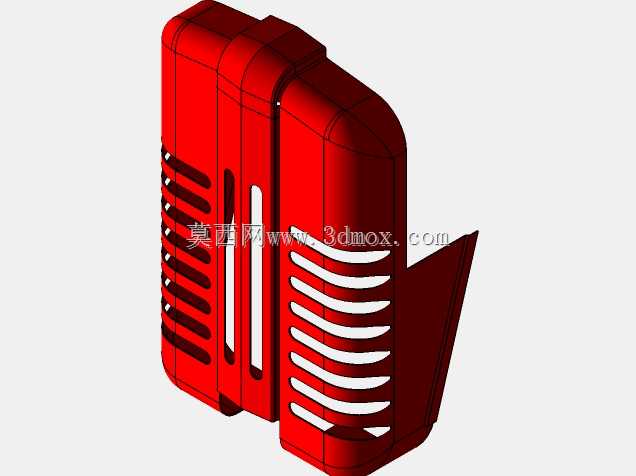

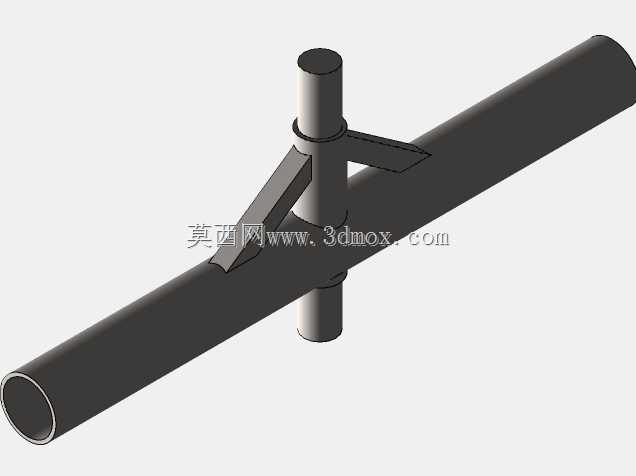

　　数模搭建时首先梳理整机的安装边界：整车纵向长度覆盖前保险杠至后牵引挂接位，横向宽度以两侧后轮外沿为最大轮廓，竖向高度包含排气筒、后视镜等外伸部件，在做配套农机具匹配或者车库、运输货厢的空间校核时，可直接提取数模的外轮廓包络体，无需额外测量实车尺寸。行走系统部分，前后车轮均单独拆分了轮胎胎面花纹、轮辋、轮毂紧固结构，前桥为转向支撑桥，预留了转向节转动自由度，车轴与轮毂的配合位、轴承安装位都按照实车装配逻辑做了同轴约束，后轮与后桥差速器输出端的连接法兰也做了对应结构，可直观展示动力从传动箱传递到驱动轮的路径。动力舱区域覆盖了发动机本体、散热格栅、前大灯、机罩壳体，机罩侧面预留了散热通风开口，前端的格栅结构既做外观造型也承担进风散热功能，

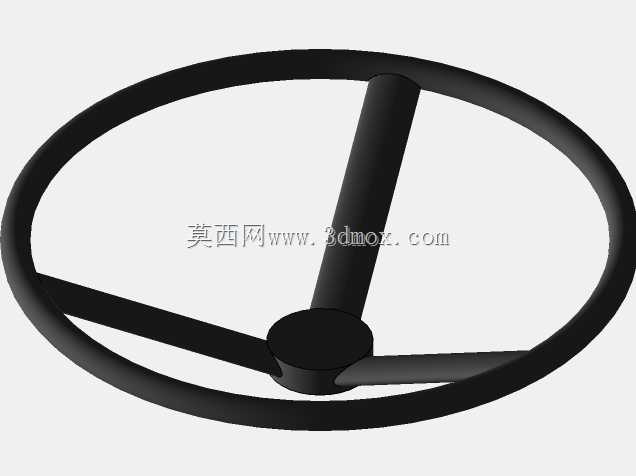

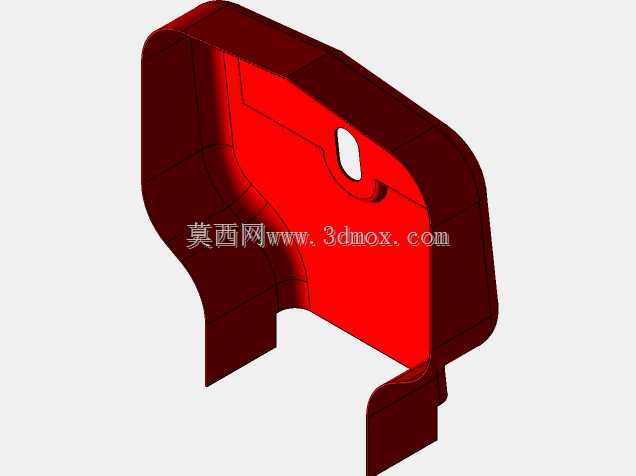

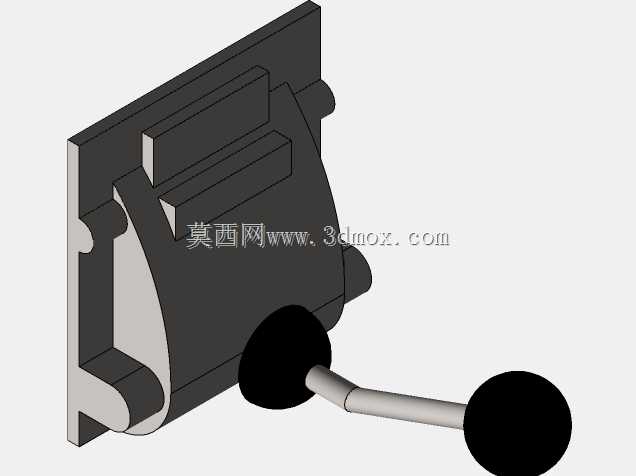

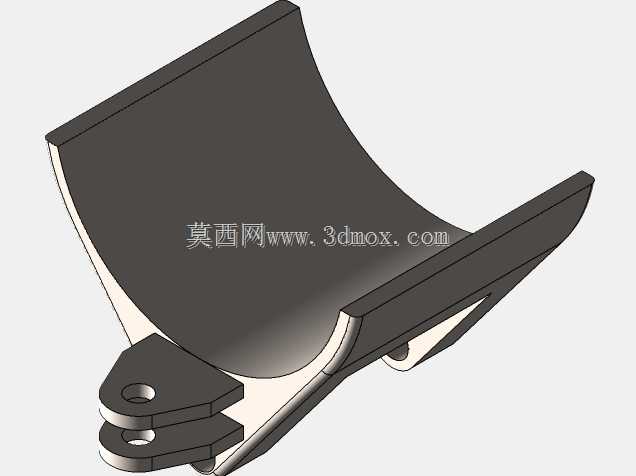

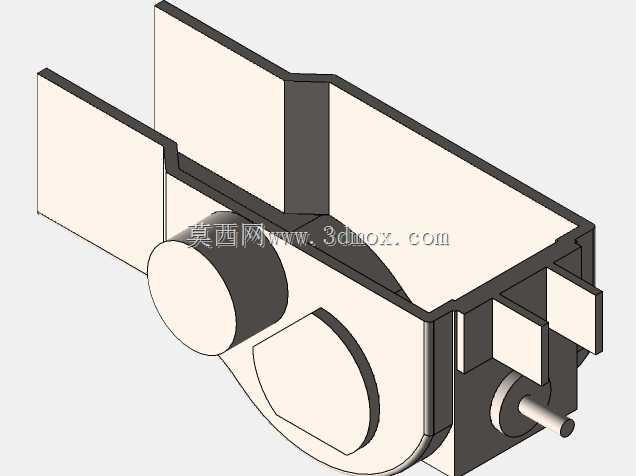

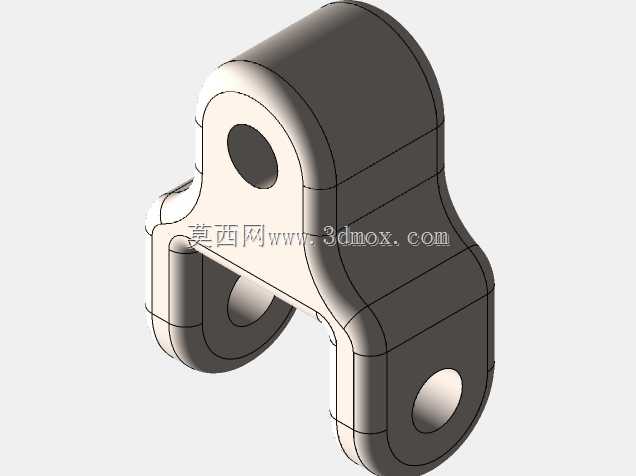

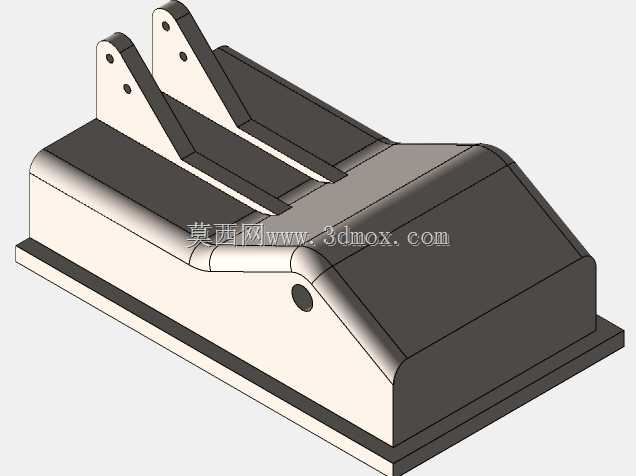

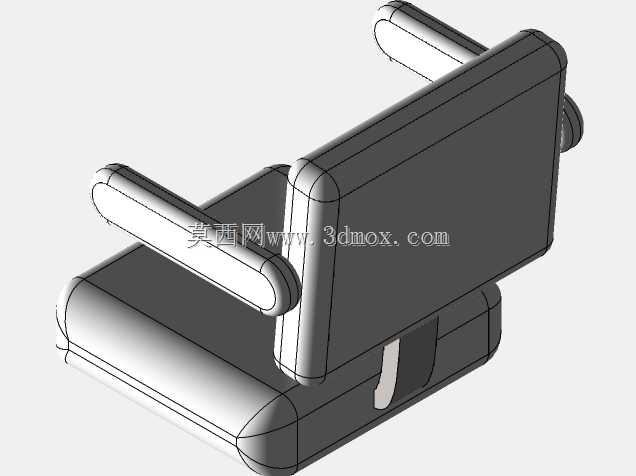

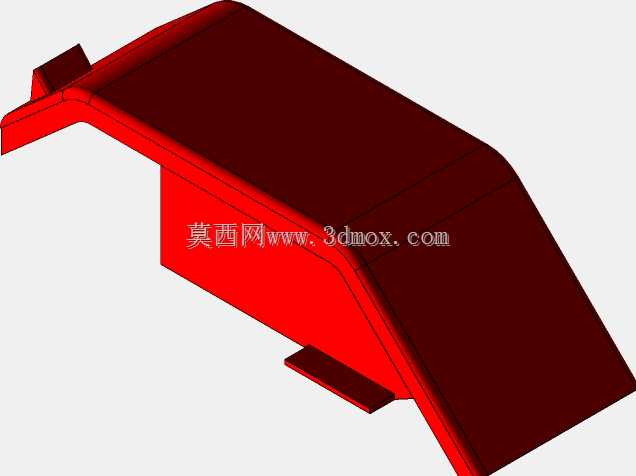

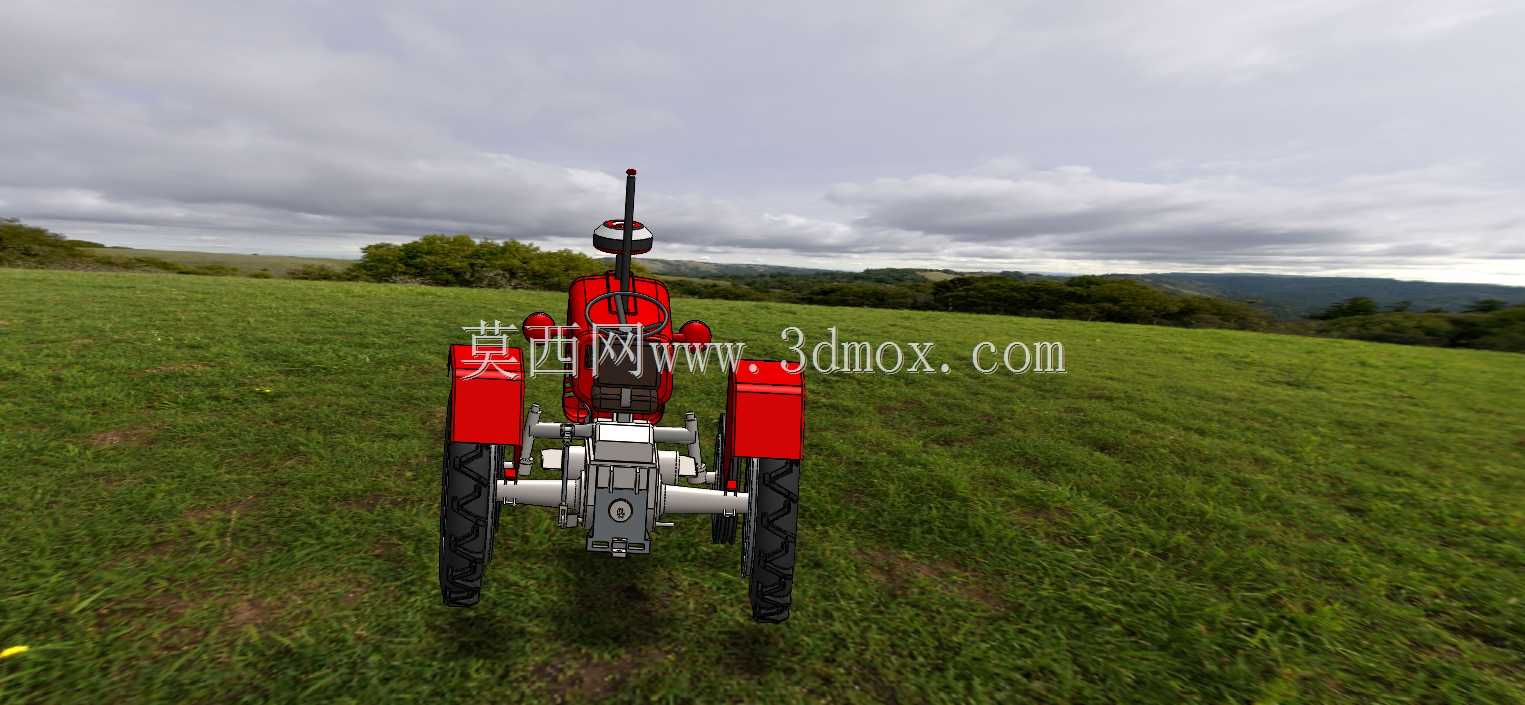

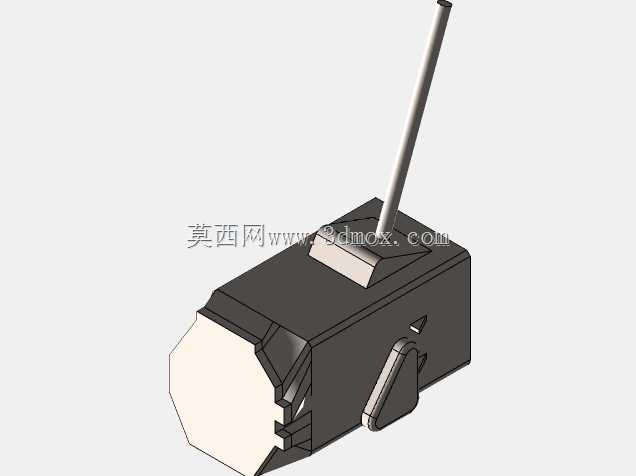

　　排气筒从动力舱侧上方竖直伸出，顶端做了防护端盖，避免雨水落入排气通路。驾驶区域设置了独立座椅、操作扶手、方向盘安装位，后视镜通过支杆固定在机罩两侧，驾驶员坐姿高度刚好可观察前方作业区域与后置挂接农具的工作状态，操作件的布置间距符合常规农用机械的人机操作范围，转向、换挡、油门制动的操作空间无干涉。车身覆盖件采用醒目的红色涂装，发动机、传动箱等铸铁部件保留金属原色，轮胎为黑色橡胶材质，不同材质的部件在数模中做了清晰的分层区分，渲染后可直接呈现实车的视觉效果。后置传动箱体与牵引挂接结构完整保留，可直接在数模中对接不同农具的挂接接口，校验挂接后农具的提升行程、转向时的轮胎避让间隙，避免实际改装时出现部件碰撞。针对结构设计从业者，

　　这套数模可用来拆解小型拖拉机的整机布置逻辑：比如为何采用前小后大的轮径配置、前后轴荷分配如何适配牵引作业需求、车轴与底盘的连接固定方式如何承受田间作业的冲击载荷；针对农机选型人员，可通过数模直观确认整机的外廓尺寸是否适配自身作业区域的道路宽度、果园行距，挂接位的高度是否匹配现有农具的安装尺寸；针对三维建模学习者，可参考该数模的部件拆分思路，掌握复杂行走机械从总装到子部件的层级搭建方法，理解约束配合在整机装配中的实际应用。整车所有外伸部件都纳入了轮廓校核范围，包括前方的照明灯、侧面的后视镜、上方的排气筒，在做窄道通行、林下作业的通过性分析时，可直接测量各突出部位的坐标，判断是否会与树枝、田埂、围墙发生剐蹭。底盘下方的离地间隙也按照农用作业需求做了对应结构，保证跨越田垄、石块时不会剐蹭油底壳与传动箱壳体，前后轮的转向角度在数模中可做运动模拟，验证最小转弯半径是否适配小块耕地的转向掉头需求。
