大扭矩机器人数字伺服执行器结构设计

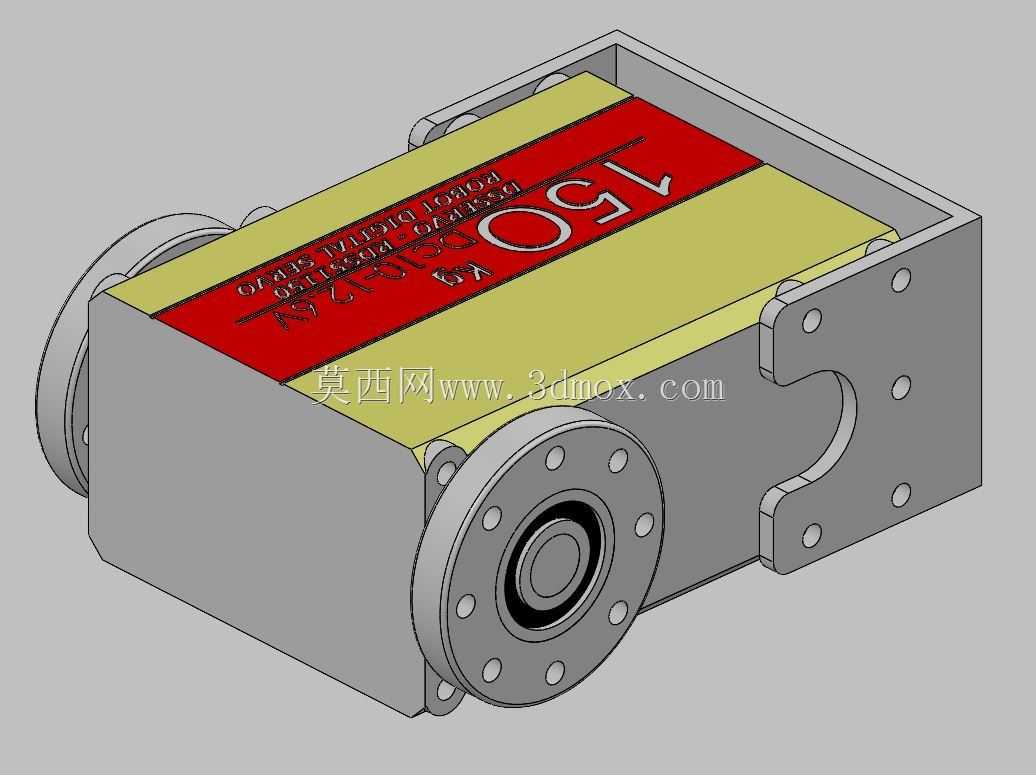

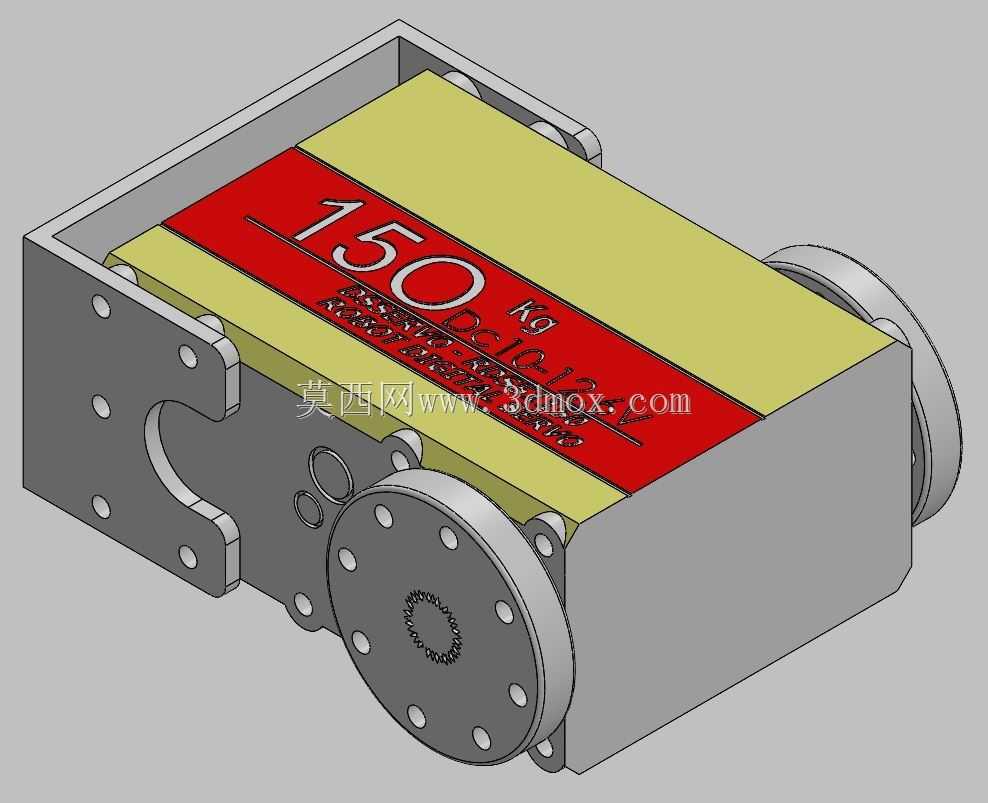

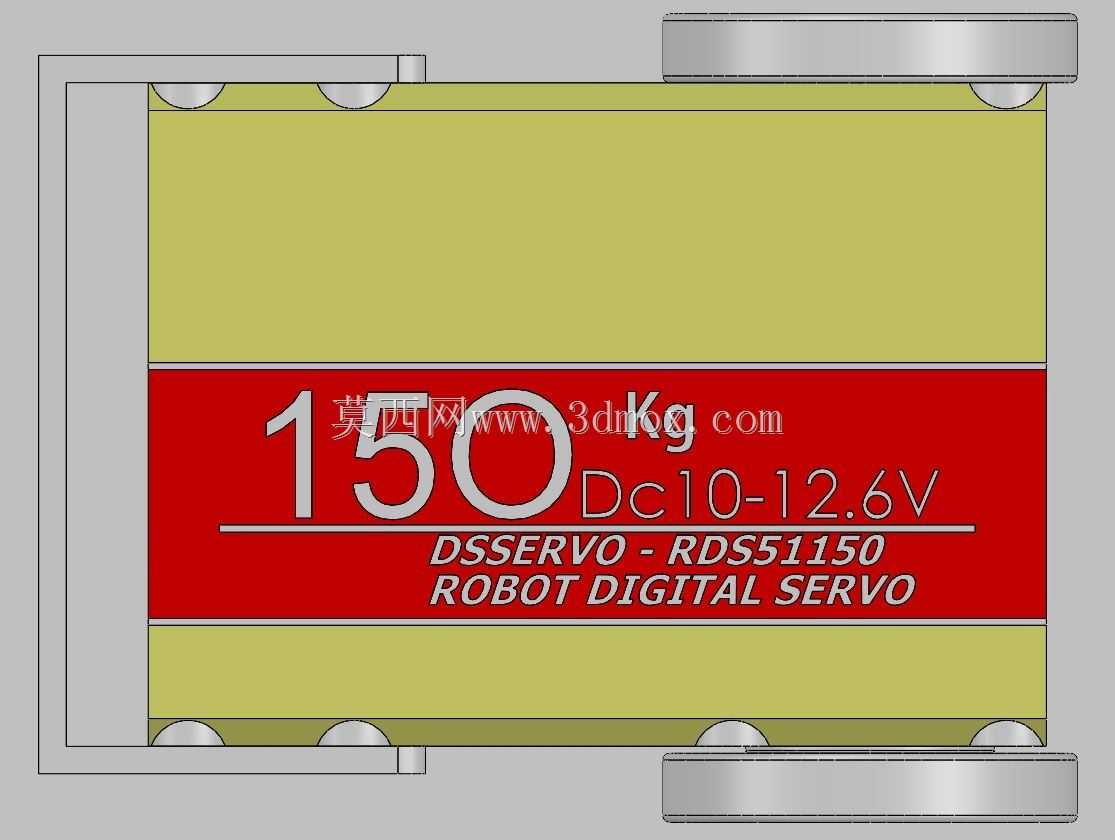

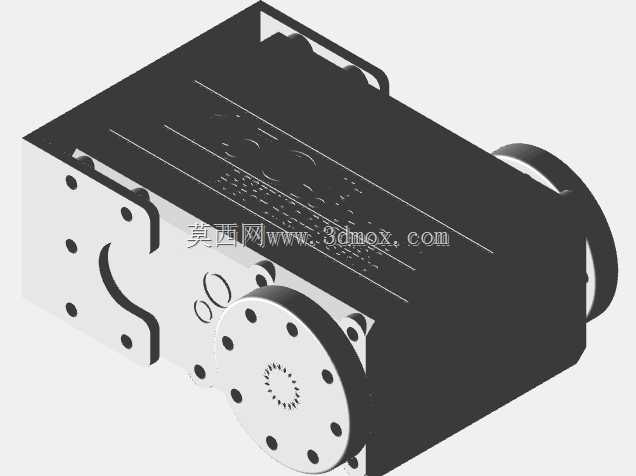

　　在桌面级机械臂、教育机器人、重载仿生机器人以及小型自动化执行工位的选型过程中，关节执行部件的扭矩输出密度、安装适配性往往是决定整机负载能力与结构紧凑度的核心要素。这款数字伺服执行器的三维结构，完全围绕10-12.6V供电区间的重载驱动需求搭建，区别于常规小扭矩塑胶齿舵机的结构逻辑，整体壳体采用高强度金属材质拼接，输出端采用大直径法兰盘结构，法兰盘上均匀分布的安装孔位可直接对接机械臂连杆、仿生关节支架、末端执行器转接件，无需额外设计复杂的转接结构，能大幅缩短整机结构的设计迭代周期。

　　从结构设计思路来看，这款伺服将驱动电路、减速齿轮组、位置反馈元件全部集成在矩形金属壳体内，壳体两侧预留的双输出轴支撑位，既可以实现单端输出接负载，也能通过双端固定的方式将伺服本体作为关节铰接点，直接嵌入机器人的关节骨架中，省去额外的铰接支座设计。壳体侧面的镂空减重与加强筋结构做了平衡处理，既保证了齿轮箱部分的结构刚性，避免大扭矩输出时壳体形变导致齿轮啮合错位，又尽可能控制了本体自重，降低机器人运动过程中的惯量负载。输出法兰端的齿形啮合面设计，能保证与外接连接件的同轴度，长期往复转动不会出现连接松动的问题，适配频繁正反转的关节运动场景。

　　实际应用场景中，这类大扭矩数字伺服可覆盖150kg·cm级别的负载输出需求，完全能满足六轴机械臂的大臂关节驱动、四足机器人的腿部关节摆动、工业自动化工位的小型夹具开合、物料分拣机构的摆臂驱动等需求。区别于传统伺服的模拟控制方式，数字控制电路的集成能实现更精准的位置定位，转动角度的控制精度可满足多数工业级小型执行机构的重复定位要求，不会出现模拟舵机常见的抖动、定位漂移问题。供电电压覆盖常规锂电池的输出区间，可直接搭载在移动机器人平台上，无需额外设计升压或降压电路，简化整机的供电布线设计。

　　从安装边界尺寸来看，这款伺服的矩形本体轮廓规整，没有突出的异形结构，在做整机结构排布时，可直接按照矩形块做空间预留，本体两侧的安装固定孔位采用对称设计，支持正向、侧向多种安装固定方式，适配不同结构的机架布局。输出法兰的中心高度与本体宽度做了匹配设计，当作为关节铰接使用时，连杆转动过程中不会与伺服本体产生运动干涉，设计人员在做连杆运动仿真时，可直接调用该三维模型做干涉检查，提前规避实际装配中出现的运动碰擦问题。齿轮组的排布采用多级减速结构，在有限的壳体内实现大减速比，保证输出扭矩的同时，控制了本体的厚度尺寸，不会因为追求大扭矩而导致本体过于臃肿，影响机器人整体的外观紧凑度。

　　在结构细节处理上，壳体的拼接面采用止口定位设计，装配时能保证上下壳体的同轴度，齿轮轴的支撑位直接在金属壳体上加工，相比塑胶壳体的轴孔结构，耐磨性能提升明显，长期高负载运行不会出现轴孔磨损导致的齿轮间隙变大问题。输出轴的轴承支撑位采用双轴承排布，可承受一定的径向与轴向负载，当末端执行器存在偏心负载时，也能保证转动的顺畅度，不会出现卡滞、轴承受损的问题。电路部分的排布紧贴壳体侧壁，可通过金属壳体实现被动散热，长时间大扭矩输出时不会因为热量堆积导致电路过热保护，能满足连续运转的工位使用需求。
