24瓶装啤酒塑料周转储运箱设计

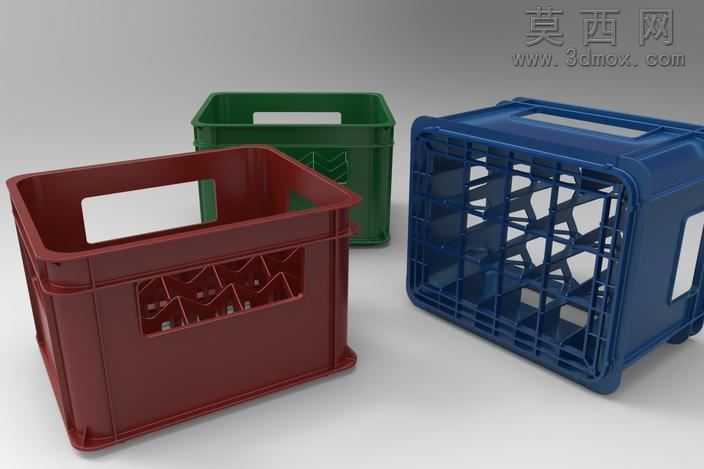

本作品为适配24瓶500ml玻璃瓶装啤酒的塑料周转箱三维建模设计，建模过程围绕注塑成型工艺要求与实际储运使用场景展开，完整还原了周转箱的全细节结构。建模阶段首先基于玻璃瓶身尺寸、堆叠承重要求、搬运操作习惯确定整体外轮廓尺寸，箱体采用带圆角的长方体造型，顶部设置一体化成型的手提镂空槽，槽边做圆弧过渡处理，避免搬运时割手，同时满足注塑脱模的拔模角度要求。箱体侧面设计有大面积镂空网格结构，既可以减轻整体重量、降低原材料消耗，又能在清洗箱体时快速沥水，堆叠储运过程中提升通风效果，避免箱内积灰积水。箱体内部设计有纵横交错的分隔筋条，精准分隔出24个独立的瓶位卡槽，每个卡槽的弧度与500ml啤酒瓶的瓶身、瓶颈弧度完全匹配，能够在运输过程中牢牢固定玻璃瓶，避免瓶身相互碰撞产生破损，筋条厚度经过反复测算，兼顾结构强度与用料成本。箱体底部设计有凹凸对位的堆叠定位结构，空箱或者满箱堆叠时，上层箱体的底部凸起可以精准嵌入下层箱体的顶部凹槽内，堆叠多层也不会出现滑移倾倒的问题，大幅提升仓储堆垛的稳定性。材质设定上选用食品级高密度聚乙烯材质，渲染时还原了PE塑料特有的半哑光磨砂质感，分别制作了酒红、墨绿、深蓝三种常见周转箱配色的材质效果，表面做细微的颗粒质感处理，还原真实注塑制品的外观特征，避免塑料材质呈现过于廉价的亮面反光。设计过程中充分考虑了注塑模具的成型可行性，所有转角处均设置了合理的圆角过渡，避免应力集中导致的箱体开裂，所有结构的壁厚保持均匀一致，防止注塑过程中出现缩痕、缺胶等成型缺陷，同时兼顾了空箱套叠的功能需求，空箱状态下可以互相嵌套堆叠，大幅降低空箱返程运输时的空间占用率，提升物流周转效率。箱体侧面预留了标签粘贴的平整区域，边缘做加强筋处理，提升箱体整体的抗冲击性能，即使受到侧面撞击也不容易出现变形破裂的问题，完全满足啤酒从生产灌装、仓储运输到终端售卖全流程的周转使用需求。
