深沟球式滚子轴承三维结构设计

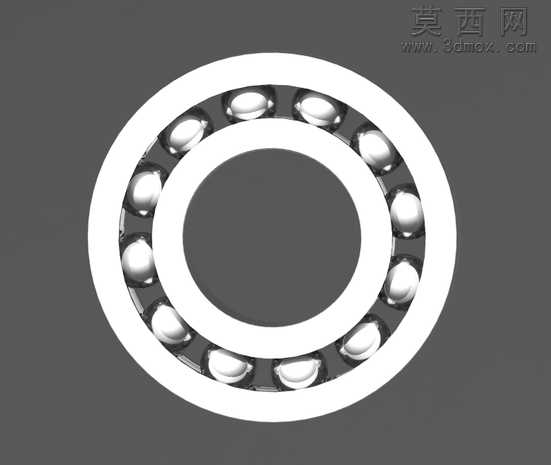

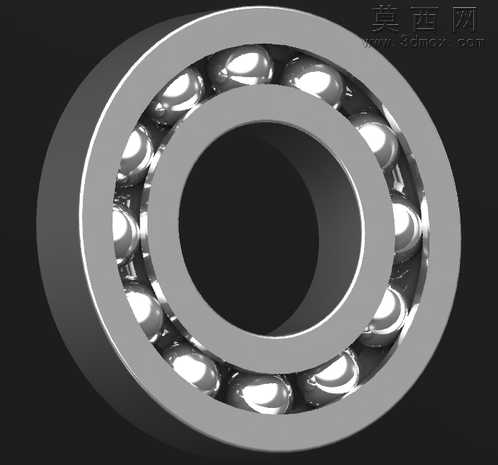

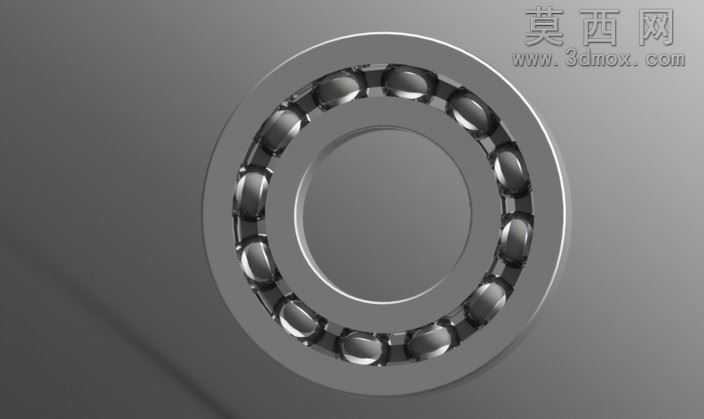

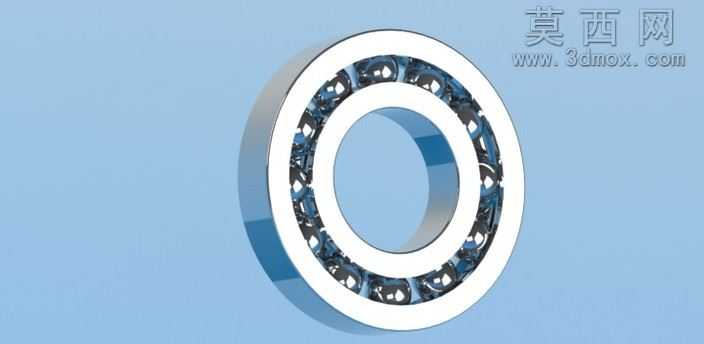

本作品为滚子轴承三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以旋转凸台特征生成轴承内圈与外圈的基础回转基体，精准控制内圈滚道、外圈滚道的曲率半径与同轴度公差，保证滚道曲面与滚动体的贴合度符合机械设计标准。随后通过圆周阵列特征完成滚动体的均匀排布，建模过程中严格控制滚动体的直径公差、相邻滚动体的中心夹角，确保所有滚动体在保持架内的活动间隙处于合理范围，既避免滚动体之间发生摩擦干涉，也保证轴承运转时的载荷均匀分布。保持架部分采用拉伸与切除组合特征完成兜孔结构设计，兜孔的轮廓与滚动体外径做适配性间隙配合，保证滚动体可在兜孔内顺畅转动同时不会发生脱落。材质与渲染阶段，为轴承内圈、外圈、滚动体赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢经淬火处理后的细腻金属光泽与轻微磨砂质感；保持架部分根据常规工业应用场景赋予冲压钢板材质，区分不同部件的材质视觉差异。渲染阶段采用环境光加定向补光的布光方案，突出轴承滚道与滚动体的曲面轮廓，清晰展现各部件的装配关系与结构细节。设计思路上，该轴承模型严格遵循通用滚动轴承的尺寸规范，还原了深沟型滚子轴承的典型结构：内圈与轴颈配合、外圈与轴承座孔配合，滚动体作为核心承载元件均匀分布在内外圈滚道之间，将运转过程中的滑动摩擦转化为滚动摩擦，有效降低传动系统的摩擦阻力与磨损速率，可承受径向载荷与一定程度的轴向载荷，适用于各类通用机械的旋转支撑场景。建模过程中对所有配合面做了公差校验，保证模型可直接用于装配模拟、运动仿真以及工程图导出，能够为机械传动系统的设计提供可靠的三维模型支撑，也可作为机械设计教学中滚动轴承结构讲解的演示素材，帮助学习者直观理解滚子轴承的内部构造与工作原理。
