多构型模块化足式机器人机械结构设计

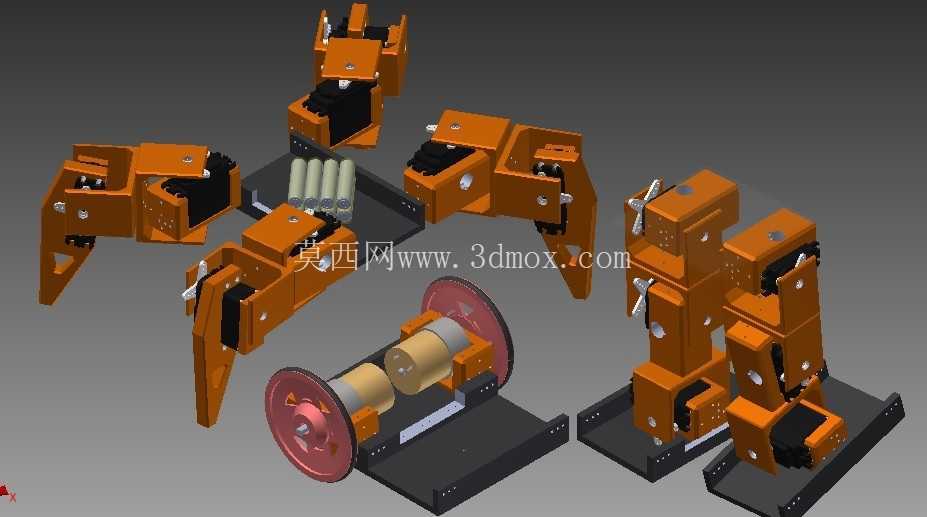

　　这套足式机器人结构方案，核心围绕多场景适配的模块化设计逻辑搭建，可覆盖教学实验、小型巡检、复杂地形探测等多类应用场景，单关节模块采用统一的安装接口标准，可根据实际作业需求快速拼接为双足、四足、六足等不同构型，无需重新设计核心连接结构，大幅降低不同构型样机的迭代周期与加工成本。从实际用途来看，该结构可作为高校机器人工程专业的教学实训载体，也可搭载小型传感模块完成狭窄空间巡检、非结构化地形行走测试等任务，轮足复合的构型变体还可兼顾平整路面的移动效率与崎岖地形的通过能力，适配不同作业场景的移动需求。

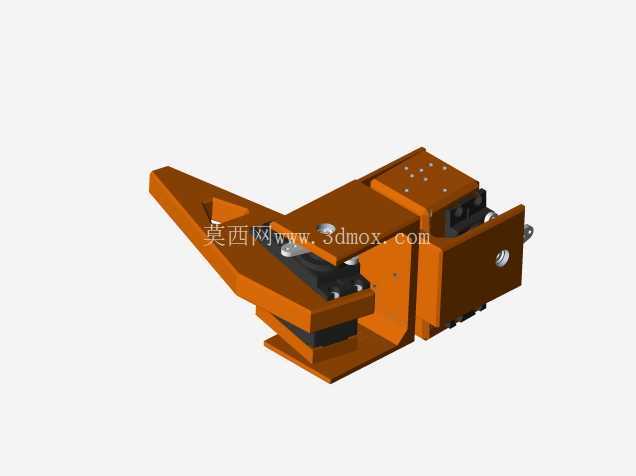

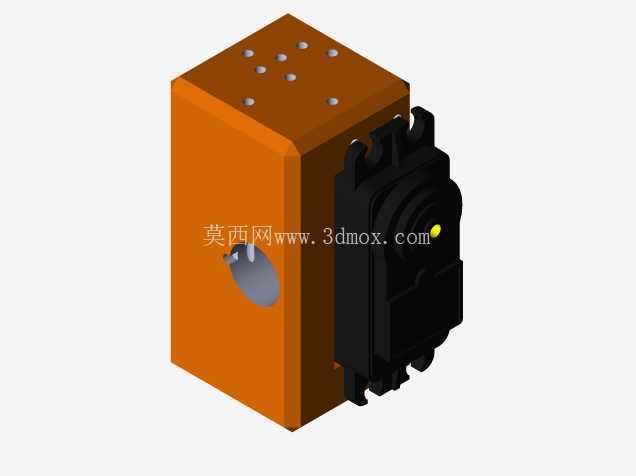

　　功能特性层面，每个关节模块集成了独立的动力输出与传动结构，关节转动副预留了足够的走线空间，可容纳动力线、编码器信号线等内部走线，避免外部走线在运动过程中出现剐蹭、缠绕问题；关节连接面采用定位销加螺栓的组合固定方式，既保证重复拆装的定位精度，又能承受足端落地时的冲击载荷，足端结构根据不同构型做了差异化设计，多足构型采用尖点式足端减小接地比压，轮足变体则集成了驱动轮结构，可在轮式与足式运动模式间快速切换。

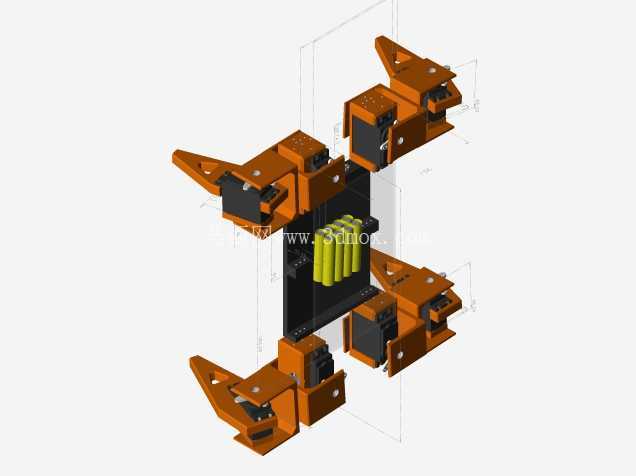

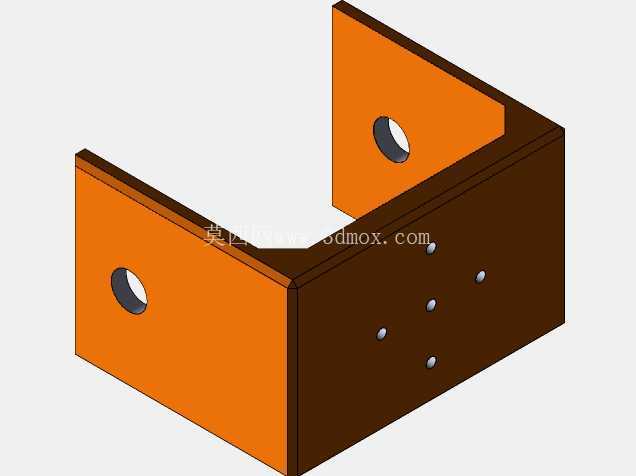

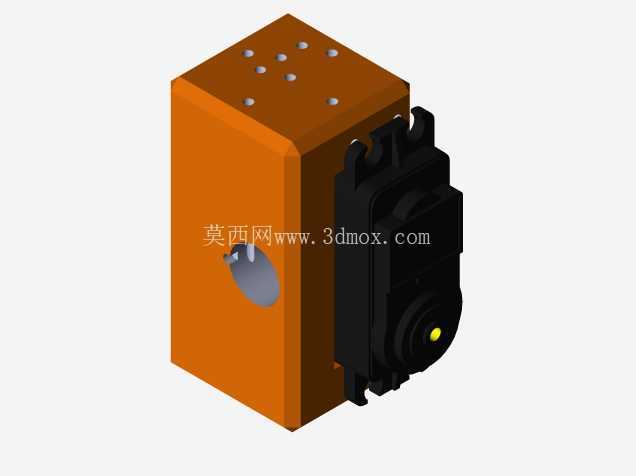

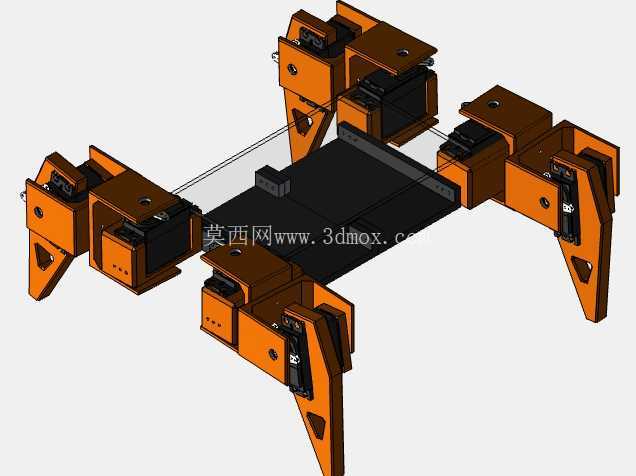

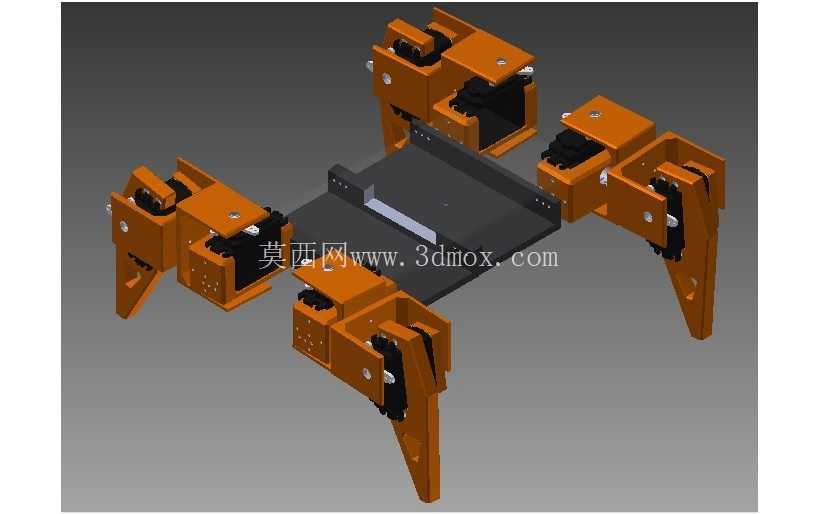

　　设计思路上，整套结构优先考虑加工与装配的工艺性，所有结构件均采用常规板材铣削加工即可完成，无需特殊工艺，关节内部的传动副采用标准化的传动组件，替换维护成本低；模块化拆分时将动力、传动、连接三个功能单元做了物理隔离，单个模块出现故障时可直接整体替换，无需拆解整个机器人结构，大幅降低后期维护的时间成本。外形尺寸与安装边界方面，单关节模块的外形尺寸控制在常规桌面级加工设备的行程范围内，拼接为四足构型时整机长宽尺寸可控制在400mm见方以内，高度不超过300mm，可在常规实验室桌面完成测试；关节转动范围做了机械限位设计，避免运动过程中出现关节过转损坏内部线缆与传动结构的问题，各模块的安装孔位采用统一的孔距标准，可兼容市面上主流的小型舵机、伺服电机安装尺寸，无需额外加工转接板即可完成动力组件的替换安装。

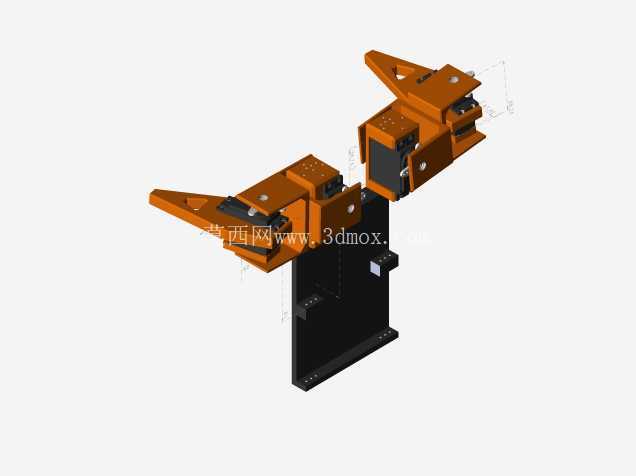

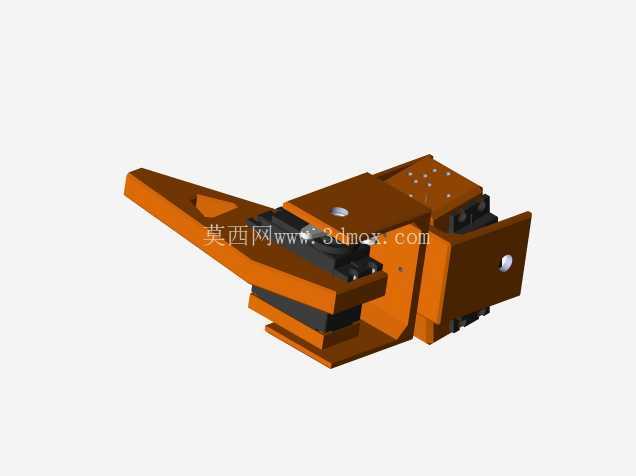

　　结构细节上，腿部连杆的受力位置做了局部加厚处理，在保证整体结构轻量化的前提下提升了结构刚性，足端位置预留了传感安装位，可加装压力传感器获取足端触地信息，为后续运动控制算法的调试提供硬件基础；机身主体框架采用分层设计，上层可搭载控制板、电池等组件，下层预留了负载安装空间，可根据任务需求搭载不同的功能模块，整体重心控制在机身偏下位置，提升行走过程中的稳定性。
