外径250mm内径80mm液压车床卡盘结构

在普通卧式车床、数控车床的回转类零件加工工序里，液压卡盘是直接决定装夹效率与加工同轴度的核心执行部件，区别于手动三爪卡盘需要人工扳手拧紧的操作逻辑，液压驱动的卡盘可以通过机床配套的液压站输出稳定压力，在主轴高速回转状态下持续提供均匀的夹紧力，避免棒料、盘类零件在车削外圆、镗内孔、切端面、车螺纹工序中出现打滑、工件飞出的风险，尤其适配批量零件加工的生产节拍，能大幅减少装夹辅助时间，降低操作人员的劳动强度。

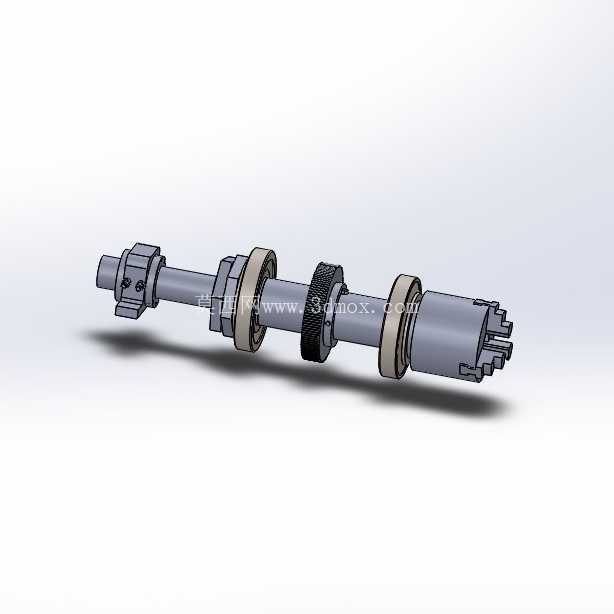

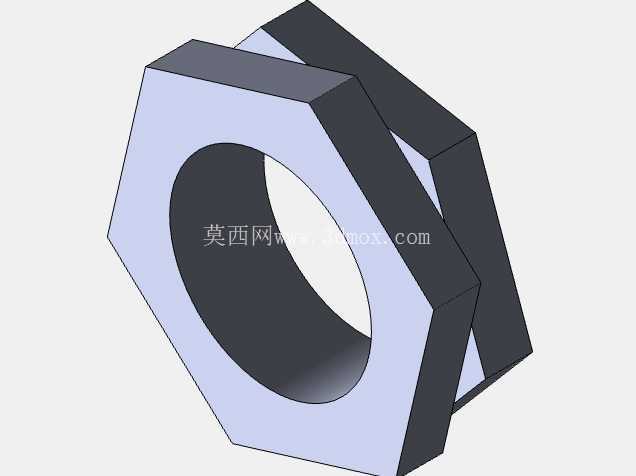

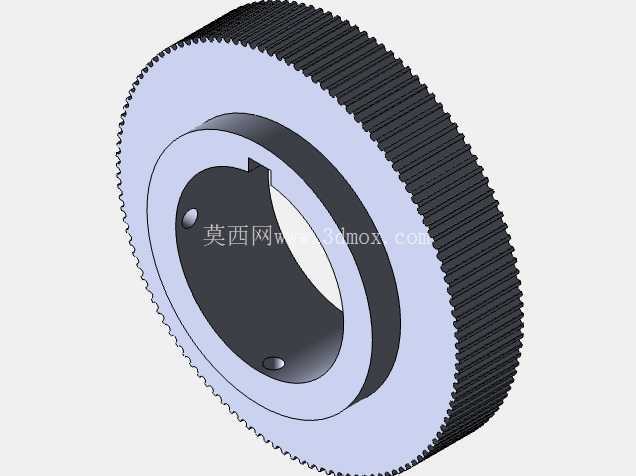

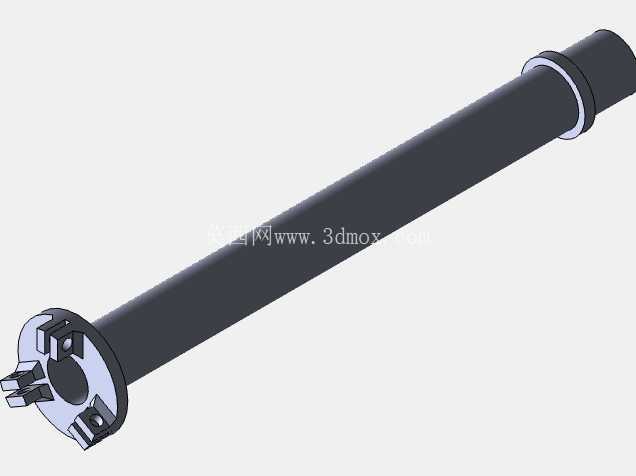

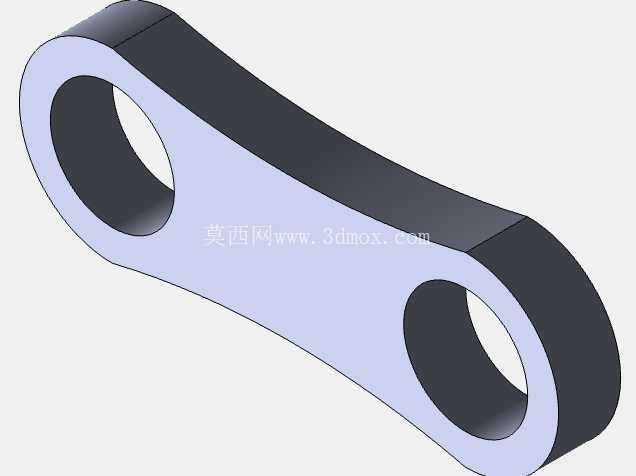

这套卡盘的整体结构沿着车床主轴的轴向依次排布，从靠近主轴法兰的连接端开始，首先是与主轴端面对接的安装基座，基座上的定位止口需要与主轴前端的定位轴颈做H7/h6的间隙配合，保证卡盘整体的回转中心与主轴回转中心重合，避免装夹后工件出现径向圆跳动超差的问题；顺着轴向向外延伸是动力传递的拉杆连接结构，液压站的推力通过主轴中心通孔内的拉杆传递到卡盘内部的楔式增力机构，把轴向的直线推力转化为卡爪径向的夹紧动作，这个增力结构的角度设计经过反复校核，既保证足够的夹紧力输出，又能在液压卸压后实现卡爪的自动松开，不会出现卡滞退爪的问题。

卡盘本体的外径设定为250mm，这个尺寸规格属于中等规格车床的通用适配尺寸，能够覆盖常见的6140、6150系列卧式车床的主轴安装尺寸，对应的最大装夹棒料直径可以达到200mm左右，盘类零件的最大装夹直径接近卡盘外径尺寸；卡盘的内通孔直径为80mm，适配长棒料的贯穿加工需求，比如加工长轴类零件、需要从主轴后端送料的自动化加工场景，80mm的内孔可以直接穿过对应直径的冷拉棒料，配合送料机就能实现连续无人化加工，不需要每次停机手动上料。

卡爪部分采用了分离式的硬爪结构设计，基爪与顶爪通过螺栓连接，用户可以根据加工零件的夹持需求更换不同行程、不同夹持型面的顶爪，比如装夹毛坯件时可以使用带齿形的淬火硬爪，增加夹持摩擦力，装夹已加工表面时可以更换软爪，通过现场镗削软爪的夹持内孔，获得与工件直径完全匹配的夹持面，进一步降低装夹带来的同轴度误差。卡盘上的防尘结构沿着轴向布置了多道迷宫式密封槽，还有耐磨的橡胶防尘圈，能够阻挡车削过程中产生的铁屑、切削液进入卡盘内部的滑动配合面，避免楔块、卡爪滑动槽出现磨损，延长卡盘的维护周期，在铸铁件、钢件的干式或湿式切削场景下都能稳定工作。

从安装边界来看，卡盘与主轴连接的法兰端面上的螺栓孔位置、止口深度都严格遵循通用车床的主轴端部尺寸标准，不需要额外制作过渡连接盘就能直接安装，卡盘整体的轴向长度控制在合理范围内，不会因为卡盘过长导致主轴前端的悬伸量过大，影响主轴的刚性与高速回转的稳定性；卡盘的润滑注油点设置在本体的外圆侧面，日常维护时不需要拆卸卡盘，直接通过注油嘴向内部的滑动配合面注入锂基润滑脂，就能保证楔块机构、卡爪滑槽的动作顺畅，避免长时间使用后出现夹紧力不足、动作卡顿的问题。

在实际加工场景中，这类液压卡盘的夹紧力可以通过液压站的压力调节阀进行无级调整，加工薄壁零件时可以降低系统压力，避免夹紧力过大导致零件出现装夹变形，加工重切削的钢件、锻件毛坯时可以调高系统压力，保证大切深、大进给切削时的夹持可靠性；卡盘内部还配备了行程检测的结构预留位，可以配套安装接近开关，检测卡爪的夹紧、松开到位状态，把信号接入机床的PLC控制系统，实现卡盘未夹紧时主轴无法启动的安全联锁，避免误操作带来的安全事故。

整套结构的三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工的工艺要求进行了标注，滑动配合面的表面粗糙度、材料热处理要求也在模型的参数里做了对应设置，比如卡爪滑槽、楔块接触面都采用了淬火处理，硬度达到HRC55以上，保证长期往复运动下的耐磨性；卡盘本体采用高强度的合金铸铁铸造，经过时效处理消除内应力，避免高速回转时因为应力释放出现变形，影响卡盘的回转精度。
