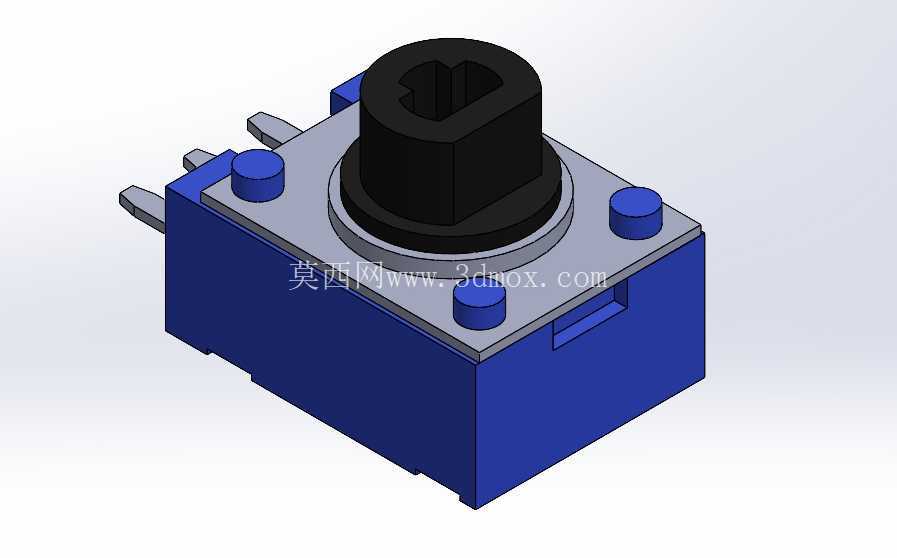

单圈10K阻值可调B103电位器结构

在手持通讯终端、小型便携通讯测试设备、车载通讯模组这类产品的电路设计里，信号增益调节、音量控制、参考电压校准的环节，永远绕不开小型单圈电位器的选型与结构适配，这款B103规格10K电位器，就是针对这类紧凑型通讯设备的板载安装场景做的结构优化。

从实际电路功能来看，这款电位器承担的是连续可调分压的作用，10K的标称阻值匹配绝大多数通讯设备的小信号回路阻抗要求，单圈的调节行程刚好适配设备面板上的小尺寸旋钮操作，不需要多圈旋转就能完成全量程的阻值调整，适合现场快速校准、用户端快速调节参数的使用场景，不会因为调节行程过长导致操作效率低下，也不会因为行程过短出现调节精度不足的问题。

做结构设计的时候，首先要考虑的是PCB安装的边界约束，这款电位器采用直插式引脚设计，引脚的伸出长度、引脚间距完全适配常规1.6mm厚度的FR4通讯板焊盘尺寸，不需要额外做异形焊盘设计，波峰焊或者手工焊接都能适配。本体的安装固定靠四个角的定位柱，在PCB上对应位置打四个直径匹配的定位孔，插件的时候定位柱先插入孔位完成预固定，焊接过程中不会出现本体偏移、引脚歪扭的问题，这一点在批量生产的SMT后插件工序里非常重要，能大幅降低插件环节的不良率。

本体的外形尺寸做了极致的压缩，方形的基座边长控制在小型通讯设备的板载空间允许范围内，顶部的旋钮轴采用D型切口设计，和配套的塑料旋钮装配的时候不需要额外打胶或者做销钉固定，D型面传递扭矩，旋钮旋转的时候不会出现跟转打滑的问题，轴的伸出高度刚好匹配薄型设备的面板厚度，面板和电位器本体之间不需要额外加垫高柱，旋钮装配后和面板之间的间隙能控制在0.3mm以内，既不会出现摩擦卡顿，也不会有过大的缝隙影响外观一致性。

从实际使用的可靠性角度出发，这款电位器的基座采用耐温工程塑料材质，能过回流焊的高温区间不会出现形变，顶部的密封台阶能阻挡日常使用中的灰尘、手持设备带入的汗液水汽进入电位器内部的碳膜片区域，避免碳膜氧化导致的阻值跳变、调节卡顿问题。三个引脚的定义分别对应两个固定端和一个滑动端，布线的时候两个固定端分别接信号输入端和接地端，滑动端接后续的放大电路输入端，不需要额外做引脚转接，布线路径可以做到最短，减少小信号回路的电磁干扰，这一点在高频通讯设备里尤为关键，过长的布线会引入天线效应，干扰射频回路的正常工作。

在做整机结构堆叠的时候，要注意电位器本体周围的避让空间，除了本体本身的占位尺寸，还要预留出旋钮旋转的操作空间，以及焊接时焊盘周围的阻焊层避让距离，避免和周边的屏蔽罩、板对板连接器出现干涉。如果是做防水型通讯设备，这款电位器的轴部还可以配套防水硅胶圈，直接卡入本体顶部的密封槽内，不需要重新开模修改本体结构，就能达到IP65级别的面板防水要求，适配户外使用的便携通讯设备场景。

很多结构工程师在选型这类小型电位器的时候，容易忽略调节扭矩的参数，这款电位器的旋转扭矩控制在适合手指操作的区间，既不会因为扭矩过小出现震动后阻值偏移，也不会因为扭矩过大导致调节的时候手感生涩，单圈的旋转角度刚好覆盖0-10K的全阻值范围，线性度满足通讯设备里信号调节的精度要求，不需要额外增加校准电路就能达到参数要求。在三维建模的时候，要把定位柱、引脚、D型轴的尺寸公差考虑进去，定位柱的直径做负公差设计，适配PCB孔的正公差，保证插件顺畅；引脚的宽度和厚度按照焊盘的尺寸做匹配，避免出现引脚插不进或者焊接虚焊的问题；D型轴的尺寸要和选用的旋钮内孔尺寸做公差配合，保证装配后旋钮没有松旷。
