多关节工业码垛机械臂结构设计

在快消品仓储、电商分拣中心、汽车零部件加工车间的物料转运环节，托盘堆垛工位长期存在重复劳动强度大、码垛定位偏差大、人工作业效率随班次波动明显的痛点，这款多关节机械臂正是针对这类场景的作业需求开发的专用执行机构。从实际落地的作业逻辑来看，该机械臂的核心用途是替代人工完成待转运货物、加工半成品从输送线末端到标准托盘的规整码放作业，也可适配末端快换装置完成工件上下料、工位间短距离转运的辅助工序，作业过程中可保持稳定的重复定位精度，避免人工码垛时出现的垛型歪斜、层间错位问题，降低后续叉车转运时的货垛坍塌风险。

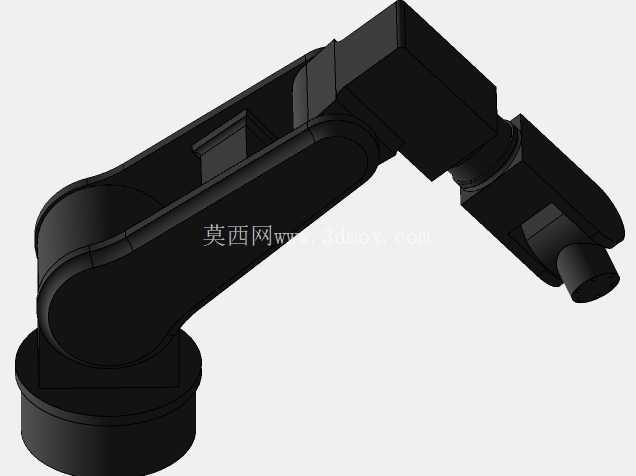

从结构设计思路来看，这款机械臂采用串联多关节构型，底座为回转支撑结构，可实现整周360度范围内的作业覆盖，大臂与小臂采用铰接式连接，关节处内置传动组件，可通过各关节的协同运动覆盖扇形作业区间内的不同高度、不同水平距离的点位，末端法兰预留标准安装接口，可根据实际作业需求适配夹爪、真空吸盘等不同类型的末端执行器，无需对臂体主体结构做二次修改即可适配不同形态、不同重量的作业对象。设计过程中充分考虑了车间现场的安装边界，底座采用圆形法兰安装结构，安装时只需在预设工位预埋对应规格的地脚螺栓，完成底座水平校准后即可固定，无需额外搭建复杂的安装机架，底座下方预留了走线空间，动力线、信号线可从底座中心的穿线孔引出，避免臂体回转过程中出现线缆缠绕、拉扯的问题。

从外形尺寸与作业边界来看，该机械臂完全伸展时的水平作业半径可覆盖常规1200mm*1000mm标准托盘的全部码放点位，垂直方向的作业高度可满足四层标准周转箱的码垛需求，收缩状态下的臂体回转半径较小，可在布局紧凑的生产线边工位安装使用，不会占用过多的车间通行空间。臂体外壳采用一体化包覆设计，可阻挡车间内的粉尘、切削液飞溅进入关节传动区域，降低日常维护的频次，各关节的运动限位处设置了硬限位结构与软限位参数双重保护，避免作业过程中出现臂体超程碰撞周边设备的问题。

在功能特性层面，该机械臂的各关节运动速度可根据实际作业节拍做适配调整，码放轻量物件时可提升关节运动速度压缩单周期作业时间，搬运重量较大的工件时可降低运动速度保证运行平稳性，臂体的运动轨迹可通过示教方式提前录入，更换托盘规格、码垛垛型时只需调整对应点位参数即可快速切换作业程序，无需对机械结构做调整。针对码垛作业的实际受力情况，大臂与小臂的结构件做了针对性的加强设计，在保证臂体整体刚性满足负载要求的前提下，尽可能降低臂体自身重量，减少关节驱动组件的负载压力，提升运动过程的动态响应速度。实际应用中，该机械臂可与前端的输送线、后端的AGV转运设备做信号联动，待输送线将货物输送到预设抓取点位时，机械臂自动启动抓取程序，完成整垛码放后自动发送信号通知转运设备取走满垛托盘并更换空托盘，实现整个码垛环节的无人化连续作业，相比人工作业可保持24小时稳定的作业效率，同时避免人工搬运重物时出现的职业损伤风险。
