这套钣金壳体围绕台式计算机主机内部供电单元的安装防护需求展开,日常装机场景中,电源作为整机电能转换与分配的核心部件,长期安置在机箱尾部独立仓位,需要同时承载电路板、散热风扇、接线端子与各类接插件,外壳既要形成可靠的电磁屏蔽边界,也要为内部发热元件提供顺畅的散热风道,还要在整机搬运、震动、长期叠装使用时维持结构刚性,避免钣金变形干涉内部元件。

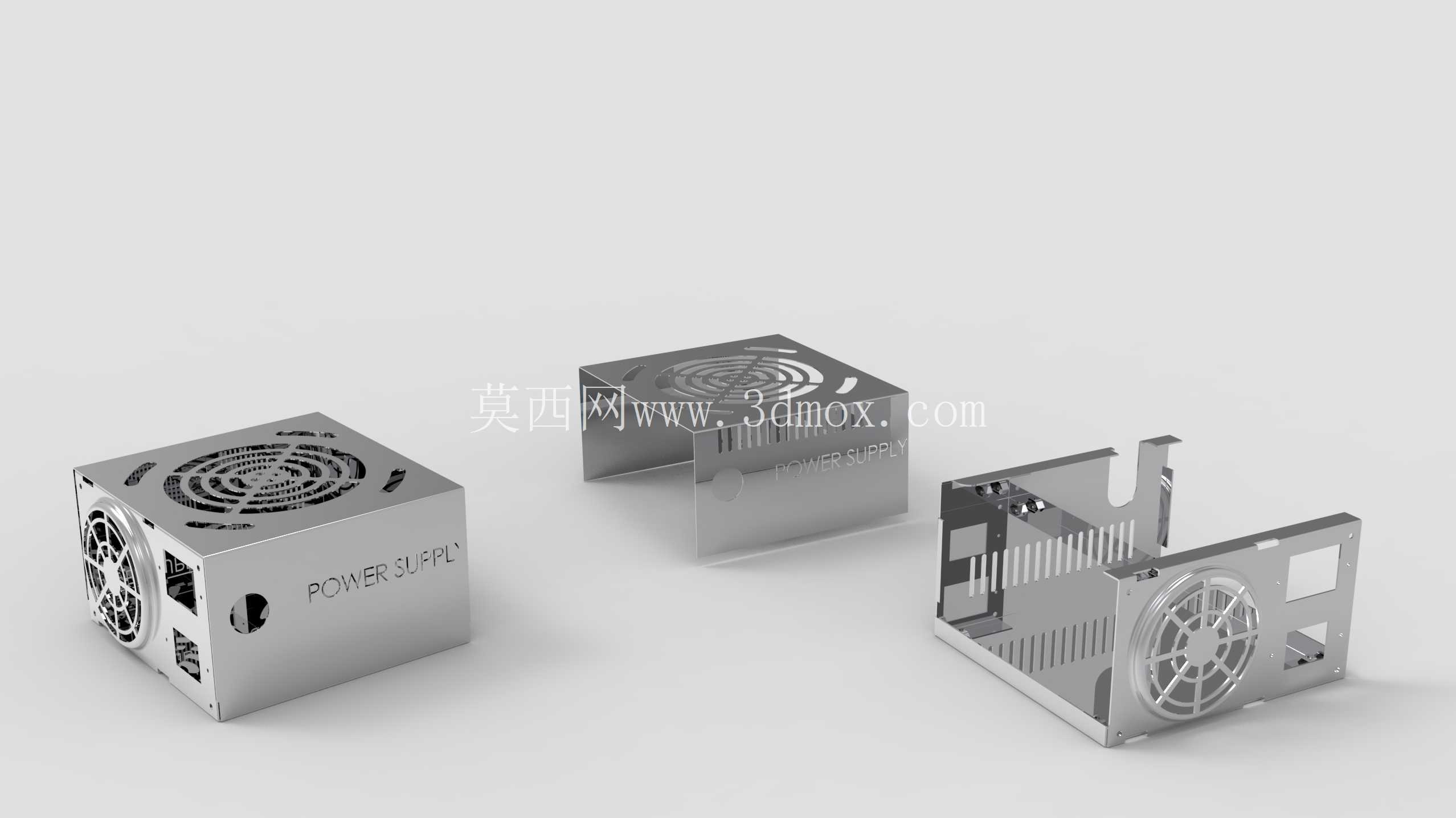

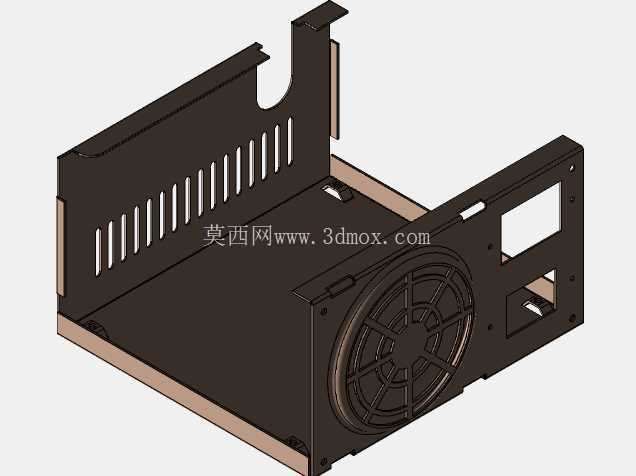

建模过程中将壳体拆分为上下两个独立钣金分件分别展开制作,再按装配关系拼合,这种拆分思路贴合实际钣金加工厂的下料折弯工序:整块金属板材先按展开轮廓完成激光切割,预留好所有通风孔、接口开孔、定位缺口与连接折边,再沿折弯线逐道压弯成型,避免一体成型时深腔结构无法脱模、折弯刀具干涉的问题。上下壳体的搭接边缘预留了对应的卡扣折边与螺丝过孔,装配时可先将内置PCB板、散热风扇固定在下壳的安装柱上,完成线路排布后扣合上壳,沿侧边锁付紧固件,整个装配流程和车间实际组装顺序完全对应。

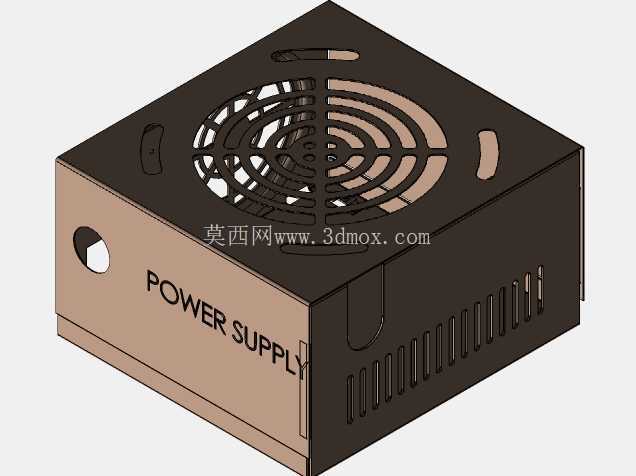

壳体顶面与侧面分别设计了阵列式圆形通风栅孔,尾部对应轴流风扇的安装位置预留了风扇固定孔位与大尺寸通风开口,冷风可从壳体侧面开孔进入,流经内部变压器、整流桥、散热片等发热元件后,由尾部风扇直接将热空气排出机箱外,风道路径短、风阻低,能有效避免电源长时间高负载运行时热量淤积。壳体侧面还预留了市电输入接口、电源开关、主板供电出线的对应开孔,所有开孔边缘的折弯翻边既提升了薄板的整体刚度,也能遮盖板材裁切毛边,防止组装维修时划伤线材与操作人员。
从安装边界来看,壳体外形遵循标准ATX电源的通用尺寸规范,可直接适配绝大多数台式机箱的标准电源仓位,壳体外部的固定孔位与机箱仓位的锁孔位置完全匹配,不需要额外修改机箱结构即可完成替换安装。建模时每一处折弯内角都预留了板材折弯所需的最小圆角,折弯边之间预留了合理的装配间隙,通风孔的排布避开了内部元件的安装投影区域,既保证开孔率满足散热要求,也不会因开孔过多降低壳体整体结构强度,钣金折边的设计也让薄钢板壳体无需额外焊接加强筋,就具备足够的抗形变能力,适配小批量钣金冲压、折弯加工的全部工艺要求。
