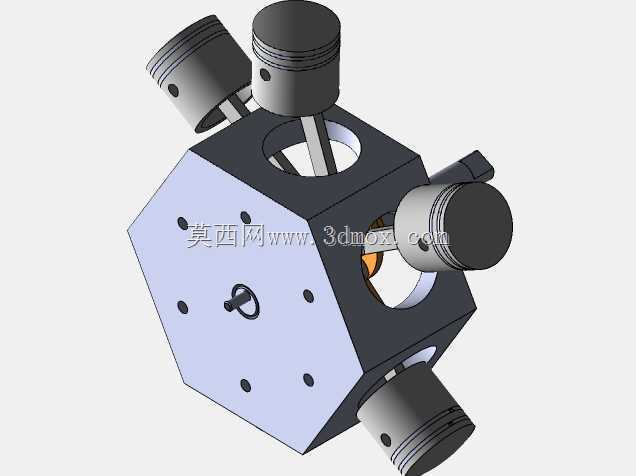

这类径向动力结构的核心优势集中在几个维度:首先是安装边界的控制,正多边形的缸体布局让整套动力单元的径向轮廓呈现规则的等距多边形形态,安装固定点可以直接布置在缸体端面的预留孔位上,不需要额外设计复杂的转接支架,在小型动力舱内布置时,能够最大化利用径向空间,将轴向长度压缩到同排量直列结构的三分之一左右,适配那些轴向安装尺寸受限、径向空间相对充裕的配套场景,比如小型通航飞机的机头动力安装位、便携应急发电机组的动力舱、小型无人水面艇的内置动力舱。其次是功能特性层面,均匀周向布置的活塞组件在做功行程中,曲轴每旋转一圈会依次触发四个活塞的做功冲程,输出扭矩的波动幅度远小于同排量的单缸、双缸结构,曲轴运转的动平衡更容易调校,在小型航空动力、农用植保无人机辅助动力、小型特种作业艇动力单元的选型场景里,径向布置的活塞动力结构始终占据着独特的应用生态位,这类结构凭借轴向尺寸紧凑、单圈输出扭矩均匀、风冷散热路径短的特性,在对安装轴向空间有严格限制的动力配套场景中,往往能替代传统直列、V型动力结构,解决狭小舱室内的动力布置难题。本次拆解的这套径向活塞动力结构,采用正多边形中心缸体作为核心承载基体,围绕中心轴线均匀布置四组活塞缸套组件,活塞通过连杆与中心曲柄输出端连接,整套结构附带全部单个独立组件,当前呈现的是静态装配状态,未做运动仿真的约束配置,结构设计阶段预留了后续运动副添加、动力学仿真的调整空间。从实际工程应用的角度看,

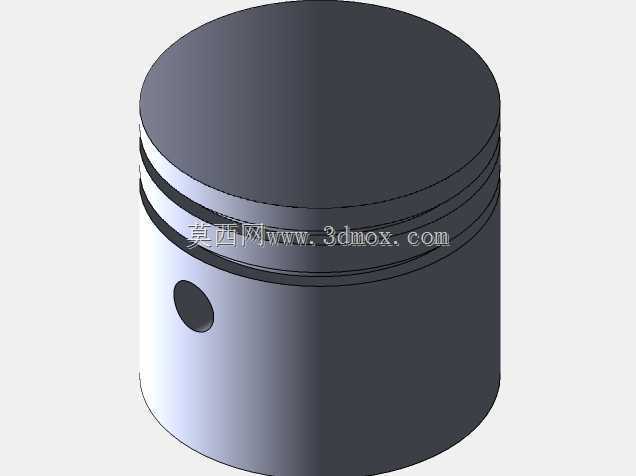

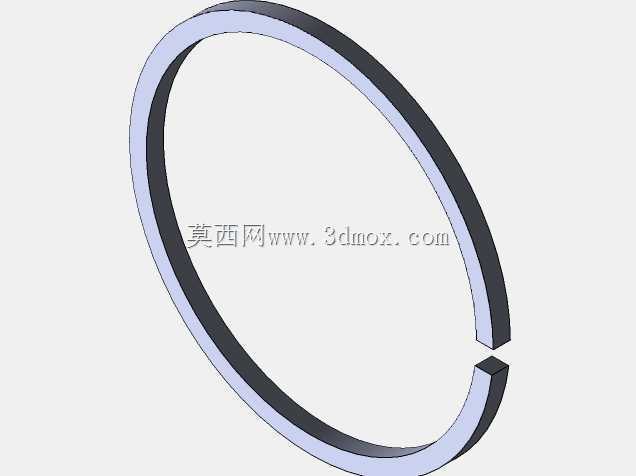

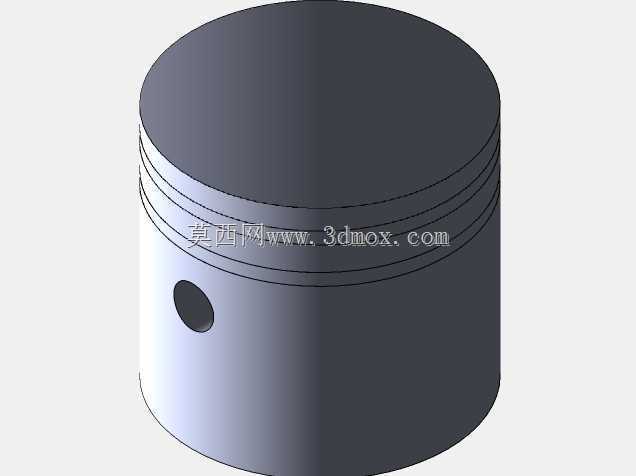

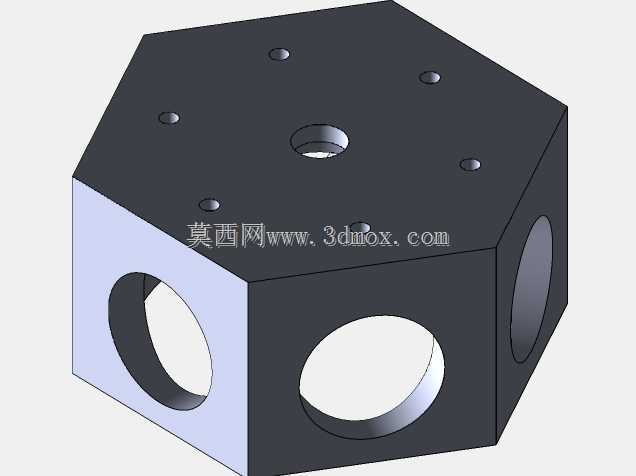

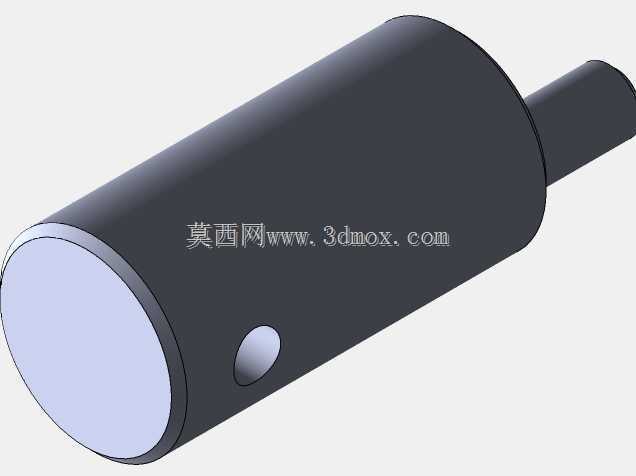

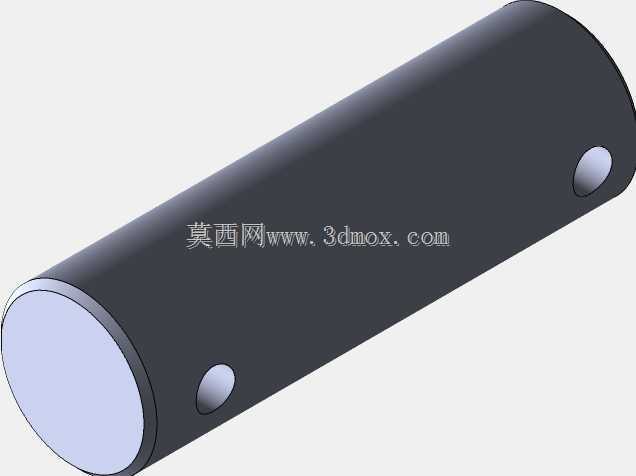

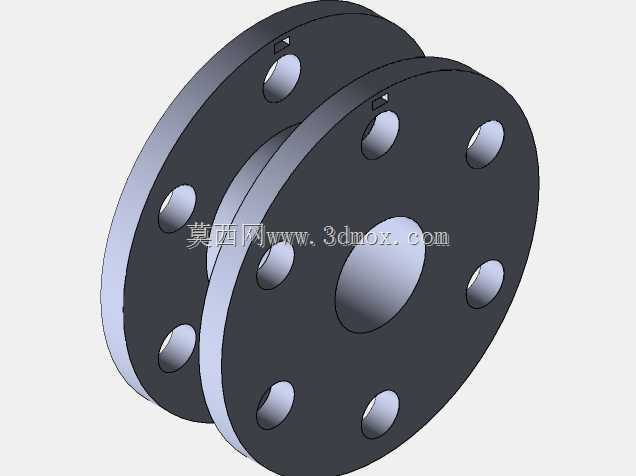

不需要额外加装大尺寸的平衡块来抵消往复惯性力,整套动力单元的运转振动幅度更低,对配套安装基座的抗振强度要求也随之降低,适合搭载在对振动敏感的小型作业设备上。从设计思路的落地细节来看,这套结构的中心缸体采用一体化的多边形切削构型,缸套安装孔直接在缸体本体上加工成型,省去了分体式缸套的额外密封结构,减少了燃气泄漏的潜在故障点,每个活塞组件都保留了完整的活塞环槽、活塞销安装位,连杆与活塞销、曲柄销的连接位置都预留了标准的配合间隙,符合常规活塞动力的装配公差要求。缸体端面上均匀分布的紧固孔位,既可以用于端盖的密封连接,也可以作为整机安装的固定点位,安装时可以根据配套舱室的接口方向,灵活选择不同方位的孔位进行固定,
不需要调整整套动力结构的初始装配角度。在实际选型适配时需要注意,这套静态结构目前未配置配气机构、供油点火系统的相关组件,仅完成了核心动力输出部分的结构建模,后续如果要用于完整的动力方案设计,需要在中心缸体的对应位置预留气门安装孔、喷油器或火花塞的安装位,同时根据目标输出功率调整活塞的行程、缸径参数,匹配对应的曲柄偏心距,确保往复运动的行程符合设计预期。另外,由于径向结构的缸体直接暴露在外部气流中,风冷散热的条件优于直列结构,设计散热鳍片时可以直接在缸体外壁沿周向布置,不需要预留额外的水冷管路空间,能够进一步降低整套动力单元的自重,提升功重比,这也是这类结构在小型航空动力场景中被长期应用的核心原因。在安装边界的参数匹配上,

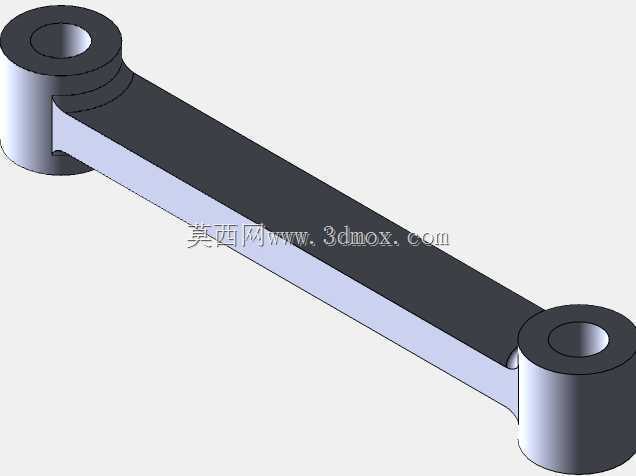

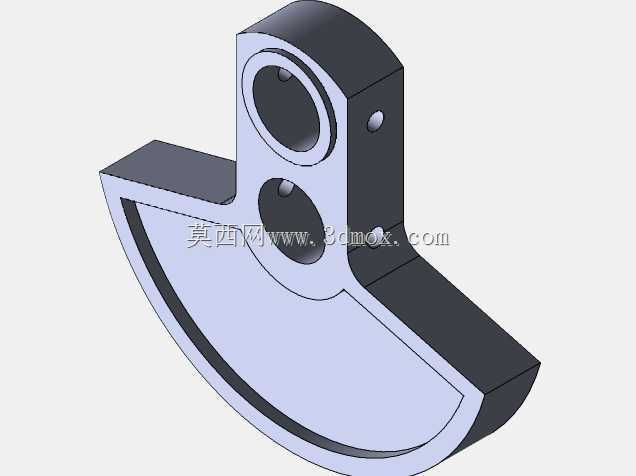

这套结构的最大径向轮廓尺寸由活塞处于外止点时的端部位置决定,安装舱室的径向预留间隙需要大于活塞外止点的最大回转半径,避免活塞运动过程中与舱壁发生干涉,轴向方向的安装尺寸只需要覆盖缸体厚度加输出轴的连接长度即可,不需要预留额外的管路布置空间,整体的空间利用率相比传统结构有明显提升。对于三维建模从业者而言,这套结构的建模逻辑可以作为径向类周向均布组件的参考范本,采用中心基体加周向阵列的建模方式,先完成单个活塞连杆组件的细节建模,再围绕中心轴线做等角度阵列,最后完成中心曲柄的配合装配,能够大幅提升同类结构的建模效率,同时保证各组件的位置度公差符合装配要求。在做结构校验时,需要重点检查活塞在上下止点位置时,连杆与缸套内壁的间隙是否充足,避免运动过程中出现连杆蹭缸的问题,同时确认曲柄销的位置与各连杆大头的配合公差,保证旋转过程中不会出现卡滞。
