APDS-9960紧凑型多功传感器模块结构设计

在做非接触式交互类智能硬件的结构选型时，APDS-9960这款紧凑型传感模块的适配性一直是很多嵌入式结构工程师绕不开的选项，从桌面级智能交互摆件到教育类机器人的感知层搭建，再到小型智能家居终端的触发单元设计，这款模块的结构边界和功能集成度，刚好卡在小体积设备的感知需求痛点上。

先从实际落地的应用场景拆解，很多做Arduino开源项目开发的结构设计人员，在做手势控制的桌面小灯、非接触式门禁触发单元、智能机器人的前端避障兼交互模块时，往往会优先考虑这款模块——它把四类感知功能集成在单块PCB上，不需要额外搭配多颗分立传感器来凑功能，能大幅压缩整机内部的安装空间。比如做桌面非接触式调光装置时，不需要单独布置红外接近探头、环境光检测电阻、颜色识别芯片，单块模块就能覆盖手势滑动调光、环境亮暗自动适配、桌面物体颜色识别联动灯光色彩、人手靠近自动唤醒的全链路功能，结构上只需要预留单块小板的安装位，走一组I2C通信线路就能完成接线，比多传感器分立布置的方案少了至少三组固定孔位和三组走线空间，对内部空间寸土寸金的小型桌面硬件来说，这个集成度的优势非常明显。

从功能特性的结构适配角度来说，这款模块采用I2C通信接口，排针引脚采用单侧直插布局，引脚间距是标准的2.54mm通用间距，不管是直接插在面包板做原型验证，还是焊接在定制主板的排座上做量产结构，都不需要额外做引脚转接，结构件上不需要为异形引脚预留避让空间。模块板载的四颗功能芯片分别对应不同的感知功能：红外发射接收单元负责手势检测和接近感应，环境光传感单元负责环境亮度采集，颜色识别单元负责物体表面色彩参数采集，所有传感元件都布置在PCB的同一面，结构设计时只需要在设备外壳对应位置预留统一的光学开窗，不需要为不同方向的传感元件开多个窗口，外壳的模具复杂度能降低不少。

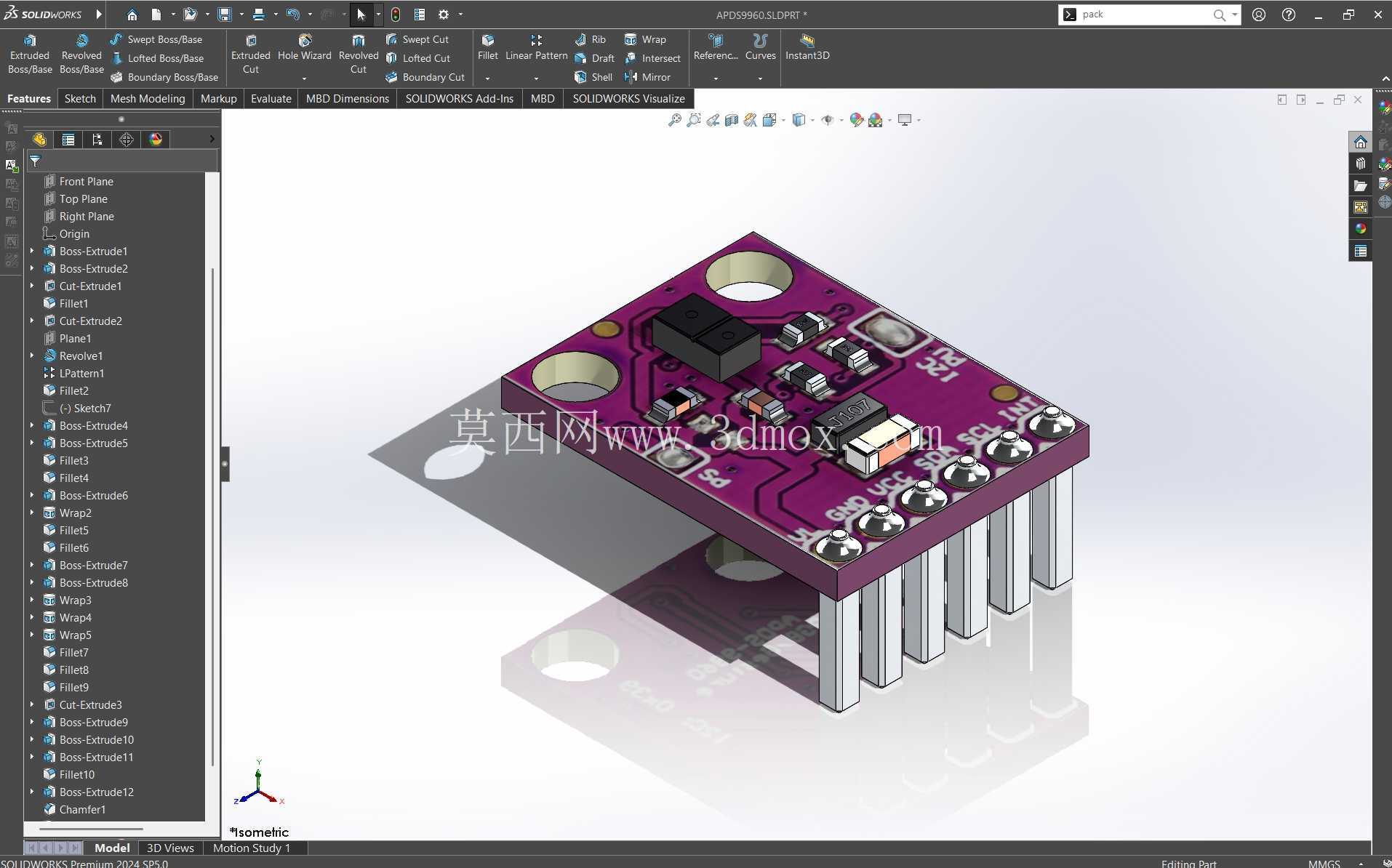

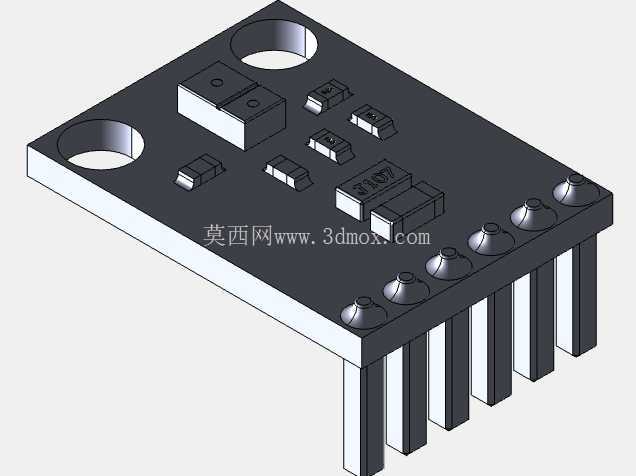

再说到设计思路上的工程考量，这款模块的PCB采用紫色阻焊设计，四个角预留了标准的3mm直径安装孔，孔位间距是通用的小型传感器模块安装尺寸，不管是用铜柱固定在设备内部的安装柱上，还是用尼龙扎带绑定在结构支架上，都能找到合适的固定点位，不需要额外做定制转接板。排针的伸出长度做了统一管控，直插排针的有效焊接长度刚好匹配通用2.54mm排座的咬合深度，不会出现排针过长顶到主板背面元件、或者过短接触不良的问题，做结构堆叠时，模块背面和主板表面的预留间隙可以控制在2mm以内，进一步压缩整机的堆叠厚度。

关于外形尺寸和安装边界，这款模块的整体长宽尺寸控制在20mm见方以内，板上最高的元件是红外发射接收单元，整体高度不超过5mm，也就是说在结构设计时，只要给模块预留20*20*6mm的安装空间，就能完成整板的布置，光学开窗的位置只要对准板上传感元件的集中区域，开窗尺寸控制在10*8mm以上，就能保证所有光学传感功能的正常触发，不会因为外壳遮挡导致检测距离缩短或者识别精度下降。安装孔的位置距离PCB边缘有2mm的安全距离，用M3螺丝固定时，螺丝头不会超出PCB边缘，也不会和板上的元件产生干涉，固定时不需要额外加绝缘垫片来避让焊点，对新手结构工程师做原型设计非常友好。

在和智能机器人的适配场景里，这款模块的重量只有几克，安装在机器人的头部或者前端机械臂上时，不会给舵机带来额外的负载负担，I2C通信的接线只需要四根线（电源、地、SDA、SCL），走线可以沿着机械臂的内部线槽布置，不会出现走线杂乱干涉关节运动的问题。做交互式项目时，比如非接触式的手势控制小车前进后退、机械臂抓取动作，不需要额外加装视觉摄像头，靠这款模块的手势检测功能就能实现上下左右四个方向的手势识别，结构上不需要为摄像头预留镜头调焦空间，整体方案的成本和结构复杂度都能降下来。

另外要注意的是，这款模块的光学传感元件对安装角度有一定要求，结构设计时尽量让模块的传感面平行于检测方向，不要倾斜超过15度，否则会导致接近感应的距离出现偏差，手势识别的准确率也会下降。如果是装在透明外壳内部，要注意外壳的透光率不要低于85%，尽量不要用深色半透明的材质做开窗位置的外壳，否则会衰减红外信号的强度，缩短有效检测距离。模块的供电电压兼容3.3V和5V，做结构时不需要额外预留稳压模块的安装位，直接对接Arduino主板的常用供电引脚就能正常工作，进一步减少了外围电路的结构占用空间。
