带SMA接口的RTK定位接收模块结构设计

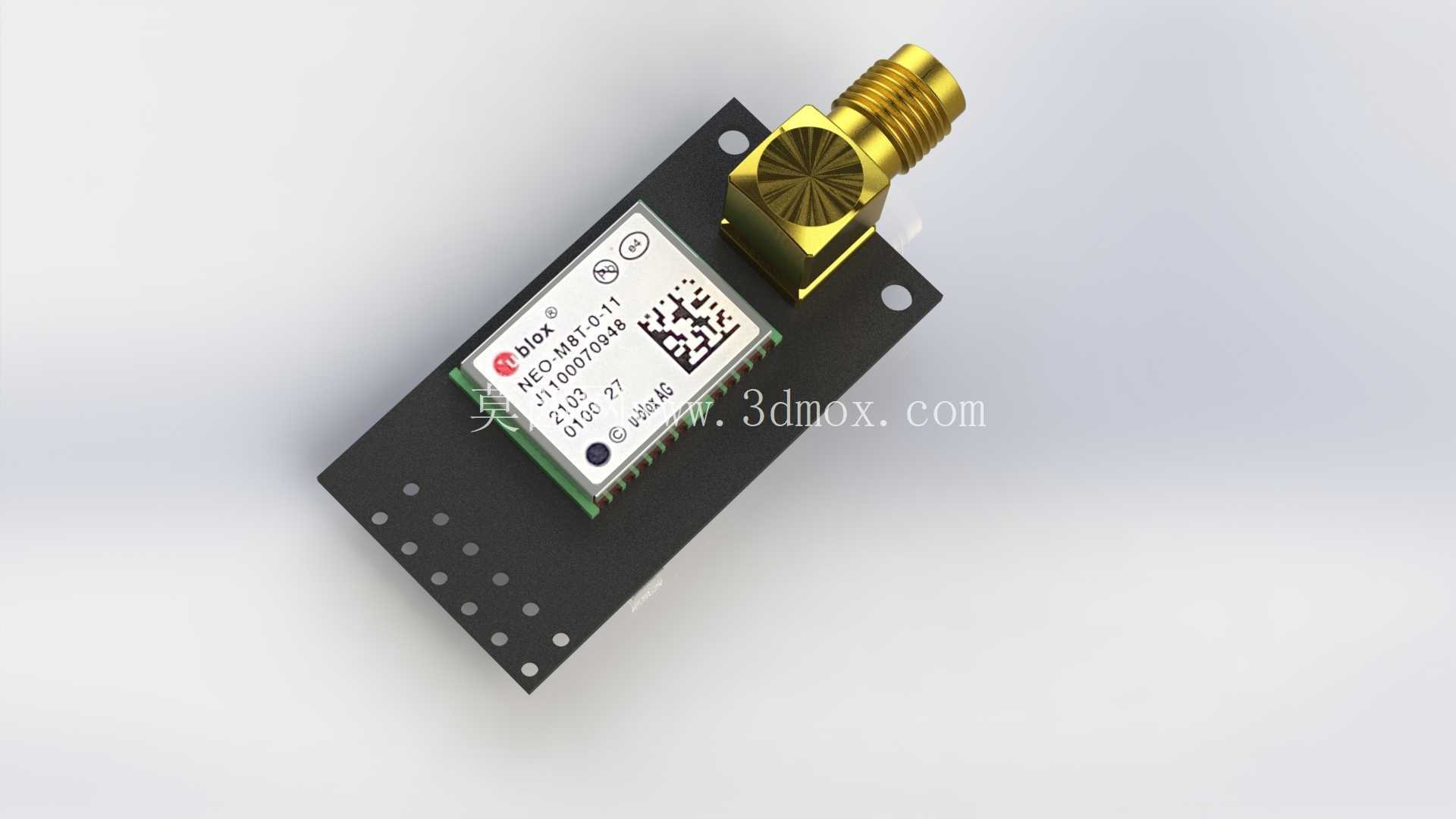

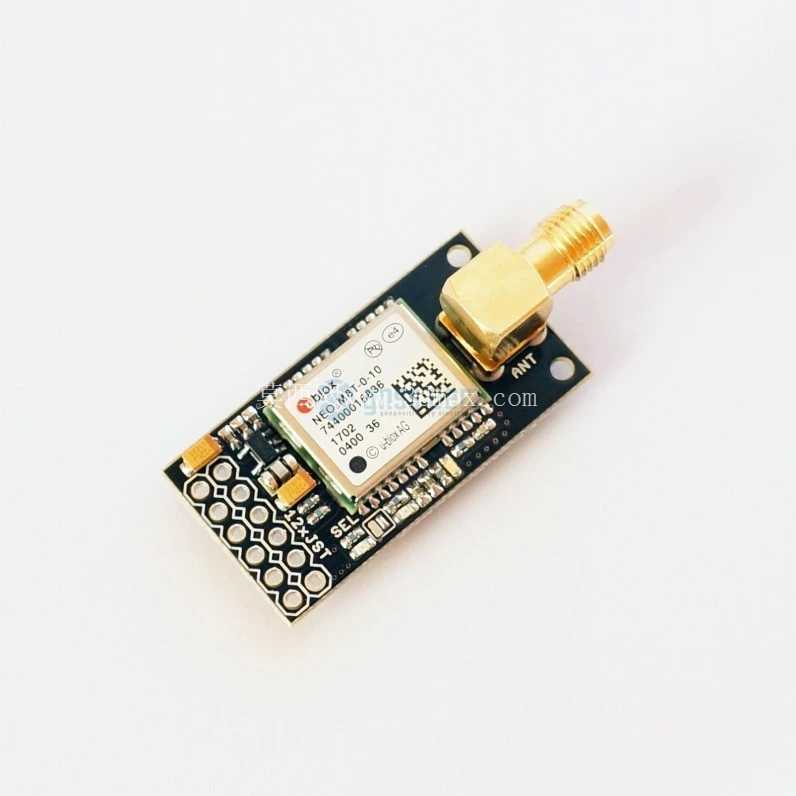

　　在高精度定位类项目的硬件集成环节，接收板的结构适配性往往决定了整套系统的落地效率，这款NEO-M8T方案的接收板在结构设计上完全围绕嵌入式集成需求展开，没有多余的冗余结构，所有布局都服务于快速装配与稳定运行。从实际应用场景来看，这类接收板的适配范围覆盖了RTK差分定位基站、多旋翼无人机飞控系统、自主移动机器人导航单元、遥控模型定位模块、FPV穿越机定位配件等多个领域，不同场景对安装空间、接口朝向、固定方式的需求差异较大，因此这款板卡在设计阶段就做了通用化的结构兼容。板卡整体采用矩形PCB布局，边角做了圆弧过渡处理，避免装配过程中剐蹭周边线路，板身厚度控制在1.6mm标准PCB厚度，适配绝大多数标准贴片焊接与接插件装配公差。

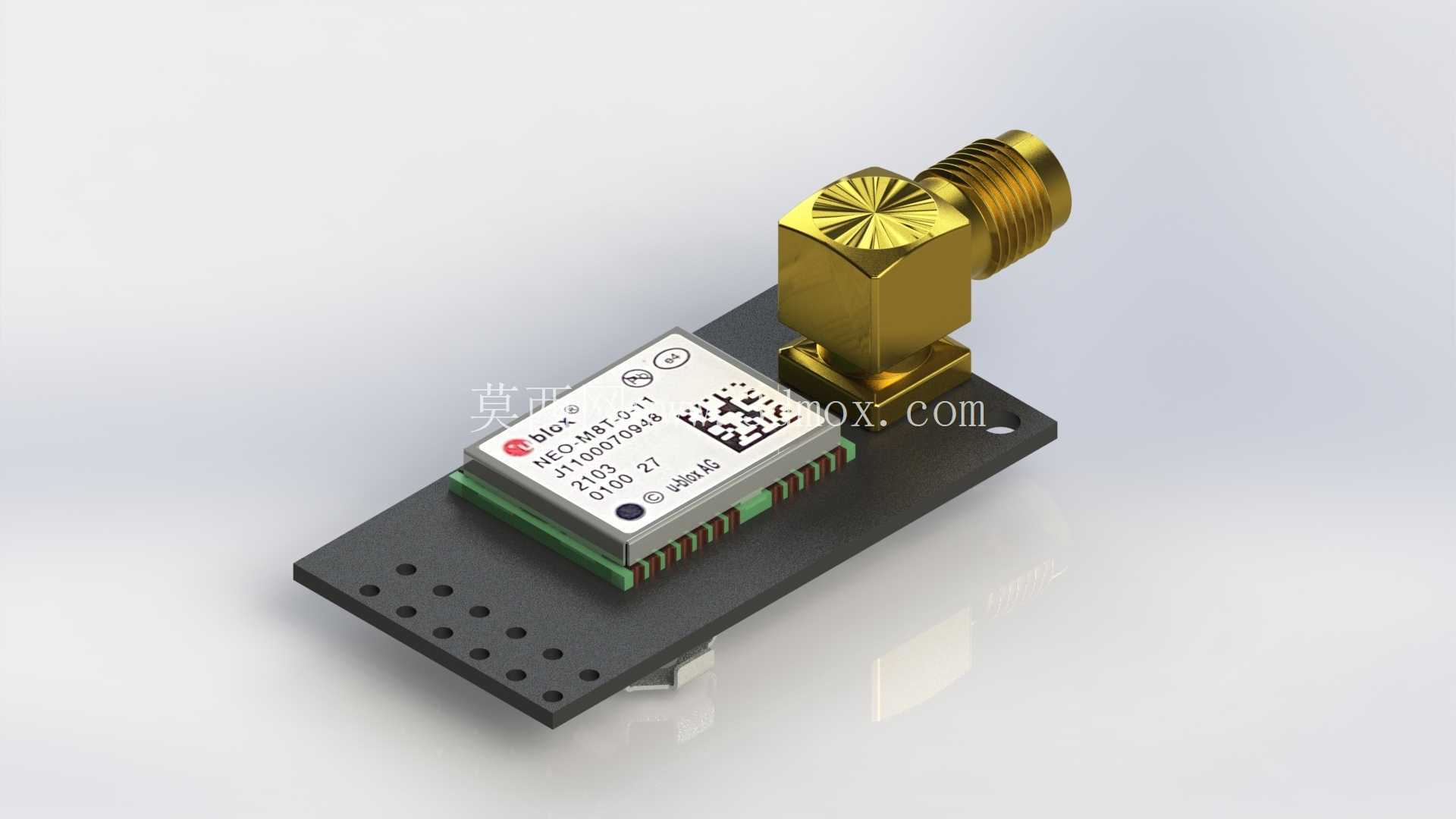

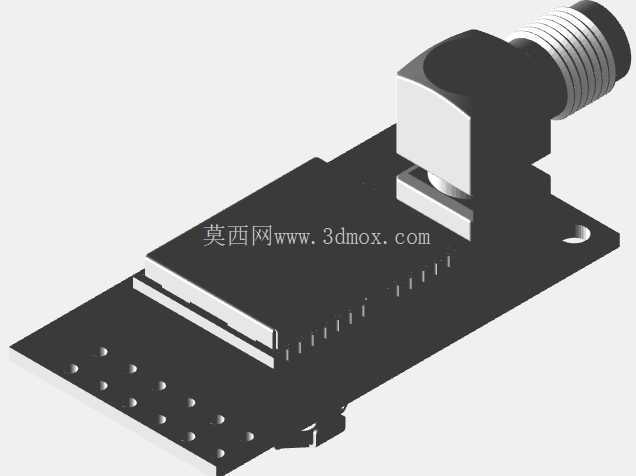

　　板卡一端预留标准SMA-KWE天线接口，接口采用卧式贴装设计，接口中心高度距离PCB板面4.5mm，接口伸出板边长度为8mm，既保证天线连接后的结构强度，又不会因为接口突出过多占用额外的横向安装空间，SMA接口的固定焊盘做了加大处理，能够承受日常插拔天线的侧向应力，避免长期使用后接口虚焊脱落。核心定位模块采用板载贴片设计，模块周边预留了0.5mm的工艺隔离带，避免焊接过程中焊锡溢流导致的引脚短路，模块下方的PCB做了局部铺铜开窗处理，既能够辅助模块散热，又可以起到一定的电磁屏蔽作用，降低周边电路对卫星信号接收的干扰。板卡的固定孔位采用对角布置方案，两个直径3.2mm的安装孔分别位于板卡的右上角与左下角，孔中心距离相邻板边的距离均为5mm，适配M3规格的尼龙螺丝或者铜柱固定，能够兼容绝大多数飞控塔、导航舱的标准安装孔距，不需要额外做转接板即可直接固定。板卡边缘的排针接口采用2.54mm标准间距设计，排针高度选用7mm卧式贴装规格，接线后导线不会高出板卡顶面太多，能够压缩整体安装高度，适配空间紧凑的设备舱内部布局。

　　从电路布局的结构设计来看，射频线路从核心模块到SMA接口的走线做了严格的阻抗控制，走线全程做了包地处理，两侧均匀布置接地过孔，减少信号传输过程中的损耗，电源输入端口就近布置了滤波电容，电容位置距离电源引脚不超过2mm，能够有效滤除电源纹波，避免供电波动影响定位精度。板卡表面的丝印标注清晰，所有接口引脚定义、安装方向标识都做了醒目丝印，装配过程中不需要额外查阅图纸即可快速完成接线，减少装调阶段的出错概率。针对FPV等振动较大的应用场景，板卡上的所有较重元器件，包括SMA接口、核心模块、排针接口，都在焊盘位置做了增加焊锡量的工艺设计，部分应力集中的焊盘还做了泪滴过渡处理，提升焊点的抗振动疲劳性能，在持续振动的使用环境下也不会出现元器件脱落的问题。板卡的整体外形尺寸控制在30mm×20mm的范围内，属于紧凑型定位接收板的尺寸范畴，能够嵌入到空间非常有限的小型机器人、微型无人机内部，不会占用过多的载荷空间。在安装边界设计上，板卡顶面最高的元器件为SMA接口的金属外壳，最高点距离PCB板面的高度为6.8mm，底面所有元器件均采用贴片设计，底面最高突出高度不超过0.8mm，因此板卡安装时底面只需要预留1mm的安全间隙即可，顶面预留8mm的间隙就可以满足天线插拔的操作空间，整体安装占用的立体空间非常小。针对不同集成场景的适配需求，这款板卡的结构设计没有设置多余的定位柱或者凸起结构，用户可以根据自身设备的结构特点选择粘贴固定、螺丝固定或者接插件插接固定等多种方式，结构兼容性极强。

　　在实际工程应用中，这类接收板往往需要和飞控主板、数传模块等设备堆叠安装，因此板卡的边缘没有布置过高的元器件，堆叠安装时不会和上层或者下层的板卡产生结构干涉，板卡的四个边角都做了R1的圆角处理，堆叠装配时不会刮伤相邻板卡的绝缘涂层。从散热设计的角度来看，核心模块工作时的功耗较低，正常工作状态下温升不超过15℃，因此板卡没有额外设计散热片结构，依靠PCB本身的铺铜层即可完成散热，进一步压缩了板卡的整体体积与重量，整板重量控制在5g以内，对于载荷重量敏感的无人机、FPV设备来说非常友好。
