CSWP认证考试用机械零件练习建模

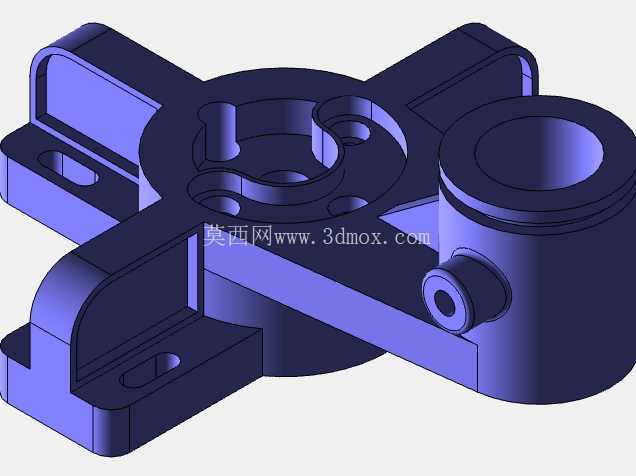

这款零件建模练习作品，核心围绕机械结构设计中常见的安装基座类零件特征搭建，完全贴合工程实际中多工位安装支座的设计逻辑，适合作为结构设计从业者夯实建模能力、熟悉复杂特征组合的练习载体。从实际应用场景来看，这类十字形带凸台筒状结构的零件，常出现在小型自动化设备的动力传输工位、通讯设备的线缆转接固定端、检测仪器的传感组件安装基座位置，承担着承载上部回转组件、对接侧边安装支架、预留管线穿接通道的多重作用，是小型机电设备里衔接固定结构与运动组件的典型过渡零件。

从功能特性层面拆解，零件主体采用十字延伸的安装臂结构，三个方向的安装臂上均预留了长圆形安装过孔，这类孔位设计在实际装配中可以补偿一定的安装位置误差，避免加工公差累积导致的装配卡滞，每个安装臂的端部都做了折弯式的加强立边，在不增加整体壁厚的前提下大幅提升了安装臂的抗弯折刚度，避免设备运行过程中受振动影响出现安装臂变形的问题。主体中心位置设置了带内凹卡槽的圆形沉台，这类结构主要用于定位回转类轴承或者轴套，内凹的卡槽是为了嵌入卡簧实现轴向限位，保证安装在沉台内的转动组件不会出现轴向窜动；侧边的立式圆筒结构与主体沉台通过加强筋衔接，圆筒侧壁预留的横向小孔是润滑油注油通道，同时也可以作为传感器走线的穿接孔，圆筒上端的平整端面可以直接安装端盖或者驱动电机，实现动力输入的对接。

设计思路上完全遵循机械加工的工艺合理性，所有的棱边都做了等半径的圆角过渡，避免热处理或者受力过程中出现应力集中导致的开裂问题，不同特征之间的衔接位置都设置了合理的拔模斜度，不管是采用机加工还是注塑成型工艺，都能顺利完成零件加工，不会出现倒扣或者无法出模的结构。安装边界方面，三个安装臂的外端面构成了零件的最大安装轮廓，安装时需要预留的平面空间要覆盖十字臂的最大延展范围，安装孔的中心距严格按照相邻臂的位置公差设置，固定时采用内六角圆柱头螺钉穿过长圆孔与下方的安装基板锁紧，侧边圆筒的高度要高于主体沉台的上平面，避免安装在圆筒上的组件与中心位置的转动部件出现运动干涉。

建模过程中需要重点关注多个特征的基准对齐问题，中心沉台的同轴度、安装臂上长圆孔的对称度、侧边圆筒与主体的垂直度都是这类零件建模时需要重点保证的形位公差要求，练习时可以通过建立多基准面、采用特征镜像与阵列的方式提升建模效率，同时也要注意不同特征之间的布尔运算逻辑，避免出现零厚度或者实体干涉的建模错误，这类特征组合的建模练习，能够帮助从业者快速掌握复杂基座类零件的建模思路，在后续实际工作中遇到同类结构时可以快速完成设计，减少建模过程中的错误返工。
