CSWA认证练习用壶铃结构三维数模

这款壶铃三维数模可作为SolidWorks CSWA认证备考的典型练习案例，对应基础实体建模、曲面过渡、特征组合的核心考点，也可直接用于健身器材设计、商用健身房配置规划、家用健身场景的方案搭建环节。从实际使用场景来看，壶铃作为力量训练、功能性训练的核心器材，广泛应用于商业健身房团课、私教工作室专项训练、家庭健身空间配置、体能训练中心的爆发力训练科目，可完成摇摆、抓举、挺举、负重深蹲等多类训练动作，对核心力量、肢体协调性、爆发力提升有明确作用。

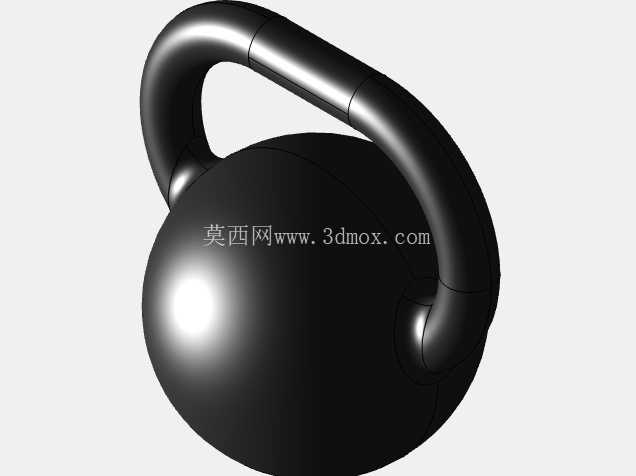

从功能特性来看，该模型还原了壶铃的核心结构：下部为实心配重球体，是整器重量的核心承载部分，球体表面做光滑圆弧过渡，无尖锐棱角，避免训练过程中磕碰造成运动损伤；上部为一体化弯管握持把手，把手截面为正圆形，直径适配成年男性、女性的常规握持尺寸，把手与球体衔接处做平滑大圆角过渡，消除应力集中点，既保证整器结构强度，也避免握持时硌手，同时把手内圈预留足够的握持空间，可满足单手握持、双手同时握持的不同训练动作需求。

设计思路上，该模型采用基础特征堆叠的建模逻辑，完全贴合CSWA初级认证的考察方向：首先通过旋转凸台特征完成下部配重球体的主体构建，保证球体的圆度与壁厚（实心结构则直接旋转为实体），随后通过扫描特征构建上部的环形弯管把手，扫描路径为平滑的圆弧曲线，扫描轮廓为等直径圆形截面，保证把手整段直径一致，握持手感均匀；在把手与球体的衔接位置，采用圆角特征完成过渡，通过调整圆角半径匹配衔接处的曲面曲率，避免出现建模破面、曲率突变的问题，最后对整体模型做实体合并，保证数模为单一实体，符合工程实际中一体铸造壶铃的生产工艺逻辑。

从安装与尺寸边界来看，常规同规格训练壶铃的整体高度控制在200-280mm区间，球体直径根据重量等级不同在120-200mm区间浮动，把手的内圈净宽度控制在100-140mm，可满足不同手掌大小的使用者穿入手套后仍能顺畅握持；该类壶铃多采用铸铁一体铸造成型，表面做喷塑或烤漆处理，放置时依靠球体底部的平面（模型中球体底部做小平面切平处理）实现稳定直立放置，无需额外安装固定结构，放置占用平面尺寸与球体直径匹配，可直接放置于健身房橡胶地面、家用健身垫上使用，无额外安装空间要求。

建模过程中需要重点关注把手与球体衔接处的曲率连续性，若过渡圆角参数设置不合理，容易出现实体干涉或者曲面缝隙，不符合实际生产的工艺要求，同时要保证把手的环形路径所在平面与球体中心轴线重合，避免整器出现重心偏移，若重心偏离中心轴线，训练过程中会出现受力不均的问题，容易造成腕部、腰部的运动损伤。该数模的建模逻辑完全覆盖CSWA考试中草图绘制、基础特征、特征编辑、实体检查的核心考点，备考者可通过该模型练习，熟练掌握旋转、扫描、圆角等基础特征的操作逻辑，同时理解健身器材设计中“人机工程优先、结构强度达标、工艺可实现”的核心设计原则，也可将该数模导入健身场景渲染方案中，完成健身房布局效果图的搭建，直观展示器材摆放后的空间效果。
