棘轮棘爪单向间歇传动机构结构设计

这套棘轮棘爪传动组件，核心服务于需要单向锁止、间歇步进的机械传动场景，在手动起重类设备、垂直输送设备、手动紧固工具的传动链路中，是决定设备运行可靠性的核心执行部件。日常设备运维中遇到的负载下坠、反向回转、步进错位等常见故障，追根溯源大多与棘轮棘爪的啮合精度、复位可靠性直接相关，因此这套组件在设计阶段就完全围绕实际工况的受力边界做了全约束匹配。

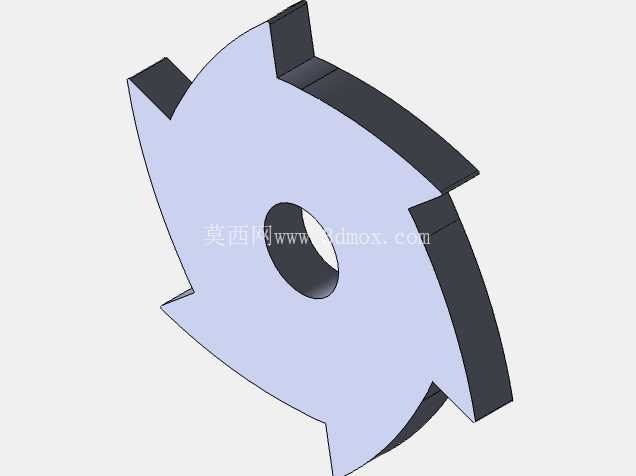

从实际安装边界来看，整套组件依托一块平直安装底板做承载，底板上预留的轴孔位置完全匹配常规传动副的安装中心距，不需要额外做安装面的二次加工就可以直接适配现有设备的安装位，棘爪杆的回转中心与棘轮中心的轴距经过反复校核，保证棘爪在整个摆动行程中都能准确卡入棘轮齿槽，不会出现跳齿、卡滞的问题。棘轮采用不对称齿形设计，承载齿面的倾角经过受力优化，正向传动时齿面受力可以分解出推动棘爪贴紧齿槽的分力，避免传动过程中棘爪意外脱开；反向受力时齿面会直接抵住棘爪端部，完全锁止回转自由度，杜绝负载反向滑移的风险。

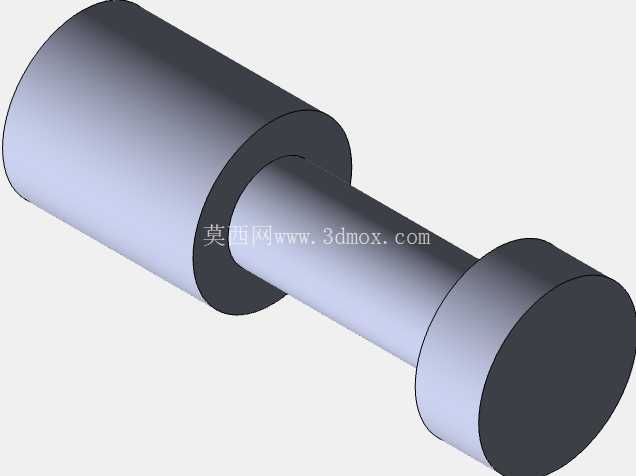

功能特性层面，这套组件除了核心的棘轮、棘爪杆、安装底板之外，还配套了限位轴、销轴与可选弹簧组件，其中弹簧组件的作用是在棘爪完成一次步进动作后，自动推动棘爪复位贴合棘轮齿面，不需要额外设置复位驱动结构，大幅简化了整套传动机构的零件数量。棘爪杆的摆动行程经过严格限位，不会因为摆幅过大导致棘爪脱离棘轮啮合范围，也不会因为摆幅不足出现卡齿不到位的问题，所有铰接位置的销轴都做了间隙配合优化，转动过程中没有多余旷量，长期往复动作也不会出现铰接点松旷导致的啮合偏差。

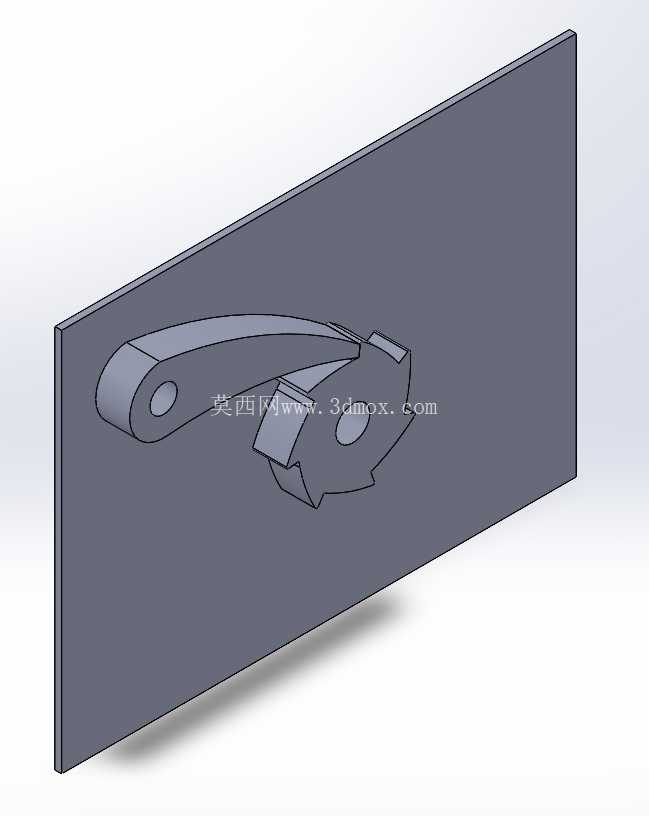

设计思路上，整套装配完全遵循实际工程中的装配逻辑，每个零件的约束都完全模拟真实装配关系：底板作为固定基准件，棘轮通过中心轴铰接在底板上可绕轴单向回转，棘爪杆通过独立销轴铰接在底板对应位置，端部与棘轮齿面保持啮合接触，限位轴固定在底板上限制棘爪杆的最大摆动角度，弹簧组件两端分别连接底板与棘爪杆，提供持续的贴紧力保证啮合可靠性。所有零件的配合公差都按照通用机械传动的常规精度等级设置，既不会因为公差过紧导致装配困难、转动卡滞，也不会因为公差过松出现传动间隙过大、反向锁止旷量超标的问题。

从实际应用适配性来看，这套机构可以直接嵌入到手动千斤顶的升降传动链路中，实现顶升过程中的步进进给与负载锁止，避免顶升过程中负载下坠；也可以适配到垂直提升设备的传动端，防止停机状态下输送链反向回转；在套筒扳手的棘轮结构中，这套啮合逻辑也完全适用，只需要调整齿形参数就可以实现小角度回转的紧固作业。整套机构没有冗余的结构设计，所有零件都服务于单向传动、间歇锁止的核心功能，零件加工工艺性良好，棘轮与棘爪的啮合面可以通过常规铣削加工成型，不需要特殊的加工设备，安装底板采用标准板材裁切即可，铰接销轴为标准圆柱销，采购与替换都十分便捷。针对不同的负载等级，只需要调整棘轮齿厚、棘爪杆的截面尺寸以及销轴的直径，就可以快速适配不同吨位的传动需求，不需要重新调整整体的啮合逻辑与安装尺寸，具备很强的场景适配性。
