CSWP认证练习用机械铰接支座结构

该铰接支座结构是机械设计能力认证练习中典型的复合型支撑连接零件，这类零件广泛应用在中小型自动化设备的摆动机构、工装夹具的翻转模块、输送线的可调导向支架等场景中，核心作用是为回转类运动部件提供稳定的安装基准，同时承担径向与轴向的复合载荷，避免运动过程中出现安装位偏移、应力集中断裂等问题。从实际使用场景来看，这类带单侧三角加强筋的支座，常被用在设备需要频繁做小角度摆动的工位，比如工装夹具的翻转压臂安装座、检测设备的探头摆动支架、小型输送线的挡料机构铰接位，这类工位对支座的安装定位精度、抗交变载荷能力有明确要求，不能出现长期使用后的形变偏移。

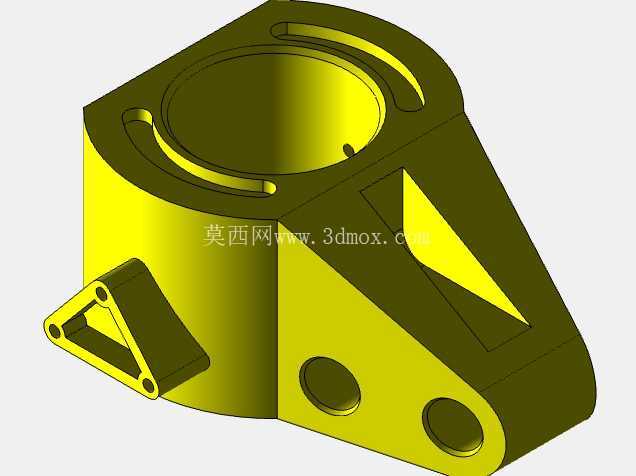

从结构设计思路来看，主体采用圆柱筒加侧伸安装耳的组合结构，顶部的大直径内孔是核心的回转安装位，孔壁上预留的三个卡槽是用来嵌入卡簧或者限位挡圈，限制装入孔内的轴类零件轴向窜动，不需要额外做端盖固定，能压缩整体的安装空间。侧伸的三角安装耳做了镂空式加强筋设计，不是实心结构，在保证安装耳结构强度的前提下，尽可能降低零件自身重量，同时三个安装孔采用沉头设计，安装时螺栓头可以完全沉入孔内，不会突出安装面干涉周边运动部件。主体侧面的两个圆形凸台，是定位销的安装位，装配时先通过两个定位销完成支座和安装基面的位置校准，再锁紧安装耳上的螺栓，能有效避免装配错位，保证内孔的同轴度符合设计要求。主体和安装耳之间的三角加强筋，特意做了大圆角过渡，避免直角连接处的应力集中，在承受侧向冲击载荷的时候，应力会顺着圆角均匀分散到主体筒壁上，不会在筋板连接处出现断裂风险。

从安装边界尺寸来看，主体圆柱筒的高度和外径比例经过优化，内孔的长径比控制在1.2:1，装入的回转轴不会因为孔深过短出现悬臂晃动，也不会因为孔深过长增加不必要的加工成本。侧伸安装耳的三个安装孔中心距按照标准工装安装孔距设计，可以直接适配市面上通用的工业铝型材安装槽位，不需要额外做转接板。侧面两个定位凸台的中心距和安装基面的定位孔位完全匹配，装配时的定位误差可以控制在0.02mm以内，满足精密工装的装配精度要求。顶部内孔的卡槽深度和宽度按照标准弹性挡圈的尺寸设计，不需要定制特殊规格的紧固件，降低后期的维护替换成本。

在建模练习的过程中，这类零件能很好地训练工程师对复合特征的建模逻辑，比如拉伸、旋转、切除、筋特征、圆角特征的先后顺序，不同特征之间的几何约束关系，尤其是安装耳和主体连接处的相贯线处理，还有加强筋的拔模角度设置，都贴合实际生产中的加工工艺要求，不会出现建模完成后无法加工的工艺问题。比如安装耳上的沉头孔深度要和选用的螺栓长度匹配，不能出现螺栓锁死之后还突出安装面的情况；侧面的定位凸台高度要统一，保证和安装基面贴合的时候不会出现间隙；所有的棱边都做了小倒角处理，避免加工完成后出现锋利的飞边，装配时划伤操作人员。这类零件的建模过程也能帮助设计者理解工艺和结构的关联，比如如果把加强筋做成实心结构，不仅会增加零件重量，在注塑或者铸造成型的时候还会出现壁厚不均导致的缩孔问题，镂空的筋板设计刚好能平衡强度和成型工艺的要求。
