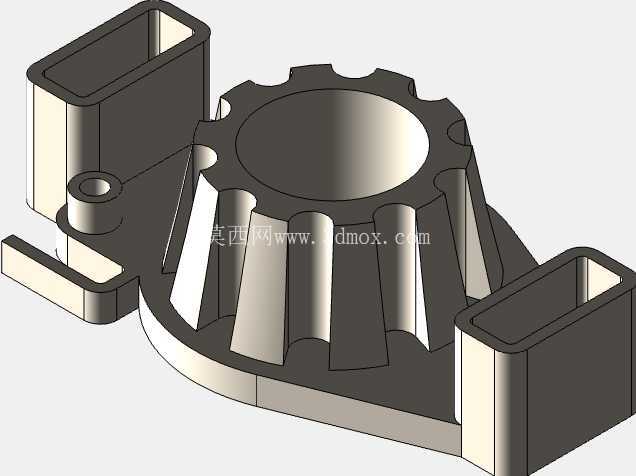

锥齿轮双侧带安装座结构练习建模

　　从结构本身来看，中间的锥齿轮安装位是整个零件的核心功能区，内孔为轴承安装基准面，设计时需要保证内孔的圆柱度、与端面的垂直度公差，才能保证锥齿轮装配后啮合间隙均匀，不会出现偏载打齿的问题；外圈的齿形结构是锥齿轮的啮合工作面，齿向角度需要匹配配对锥齿轮的分锥角，保证传动过程中接触印痕落在齿面中部，降低运行噪音，延长齿轮使用寿命。两侧伸出的矩形安装支耳是整个结构的连接固定部位，支耳上的定位凸台用于和设备机架的安装孔做配合定位，限制零件装配后的径向窜动，支耳的安装平面需要和齿轮内孔的轴线保持规定的位置度公差，避免装配后齿轮轴线偏斜，影响传动精度。做机械结构设计的从业者大多接触过锥齿轮传动副的布局设计，这类带双侧安装支耳的锥齿轮基座结构，常见于小空间内需要完成相交轴动力转向的传动场景，比如小型自动化设备的动力输出端、手持电动工具的传动换向部位、轻工机械的进给传动单元，这类场景往往没有足够的空间布置独立的齿轮箱壳体，需要将齿轮安装定位结构与设备连接支耳做一体化设计，减少装配零件数量，压缩整体结构占用的空间。

　　设计这类结构的时候，首先要确定锥齿轮的传动参数，根据传递的扭矩、转速计算齿轮的模数、齿数、分锥角，确定中心安装孔的直径与配合公差，再根据设备内部的安装空间，确定两侧安装支耳的伸出长度、安装孔的位置尺寸，要注意支耳与齿轮本体的连接部位需要做圆角过渡，避免应力集中，在设备运行受振动时出现连接部位断裂的问题。从安装边界来看，这类结构的整体外轮廓需要匹配安装腔体的内部尺寸，齿轮顶部的齿顶圆直径要和腔体内壁保留足够的安全间隙，避免运行过程中齿顶与腔体刮擦；两侧支耳的安装面高度要保证装配后齿轮与配对齿轮的啮合中心距符合设计要求，支耳上的安装孔间距需要和机架上的螺孔位置完全对应，减少装配时的调整工作量。

　　实际建模过程中，这类结构也是CSWP认证考试中典型的综合考察题型，需要设计者熟练掌握拉伸、旋转、放样、阵列等基础建模命令，同时能正确处理特征之间的父子关系，保证修改参数时特征不会出现报错，比如齿形的阵列需要以齿轮中心轴线为参考，安装支耳的尺寸需要和齿轮本体的基准面做关联，当齿轮参数调整时，支耳的位置能同步更新，符合参数化设计的要求。在实际工程应用中，这类一体化结构相比分体式的齿轮座加连接支架的设计，能减少两个装配配合面，降低装配累积误差，同时零件整体刚度更好，在承受交变传动载荷时不容易出现变形，适合小载荷、高转速的轻量传动场景，设计时还要注意支耳内部的减重槽设计，在保证结构强度的前提下尽可能降低零件重量，减少设备整体的负载，减重槽的壁厚要保持均匀，避免注塑或者机加工过程中出现壁厚不均导致的变形问题。

　　另外，齿轮安装位旁的小凸台结构，一般是用于安装润滑油嘴或者传感器支架，设计时要注意凸台的位置不能和齿轮的转动范围产生干涉，同时要方便装配时的工具操作，预留足够的扳手空间。整个结构的拔模角度、圆角大小都要匹配选定的加工工艺，如果是采用注塑工艺生产，所有垂直于脱模方向的面都要做统一的拔模斜度，连接圆角要符合塑料件的设计规范，避免出现应力开裂；如果是采用机加工工艺生产，要考虑刀具的可达性，内部的转角半径要大于常用铣刀的半径，减少特殊刀具的使用，降低加工成本。
