CHP-36GP型智海电机专用L型安装固定支架

在小型传动设备、桌面级自动化模组、智能小型机具的装配环节里，电机安装支架的适配精度直接决定了动力输出端的同轴度、运行振动幅值以及长期使用的结构可靠性，这款针对CHP-36GP型智海电机设计的L型安装支架，正是为解决该型号电机在紧凑安装空间下的固定定位需求开发的结构件。从实际应用场景来看，这类支架常出现在小型输送线的驱动端安装位、桌面级机械臂的关节动力固定座、小型3D打印设备的送料机构动力安装位、智能巡检小车的驱动电机固定位，以及各类需要将36GP系列减速电机垂直于安装基面布置的小型机电设备中，相比通用可调支架，它的专属适配设计省去了现场打孔、配做定位面的加工环节，能大幅缩短设备装配的调试周期。

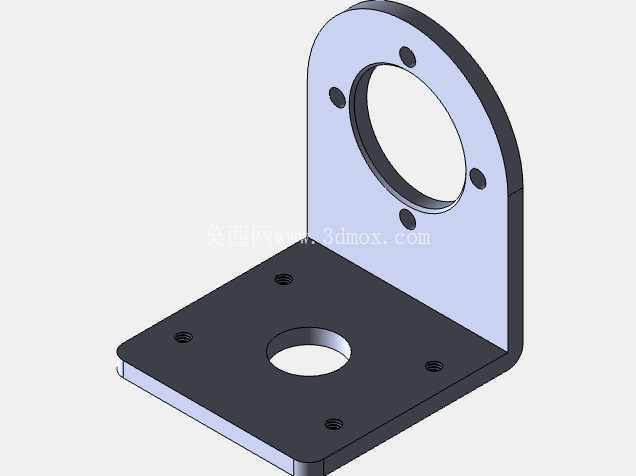

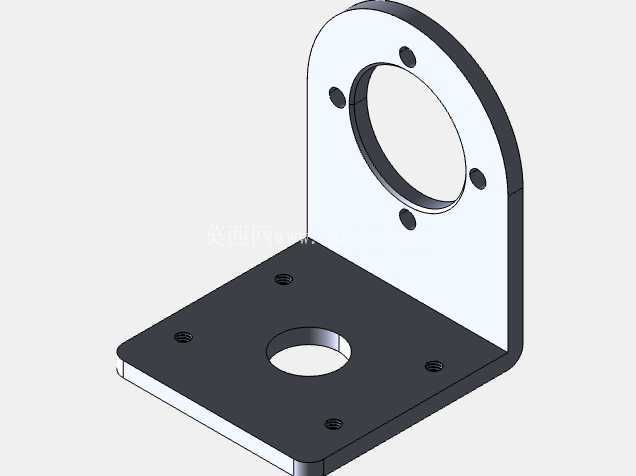

从结构功能特性上看，这款支架采用一体折弯成型的L型结构，垂直立板与水平底板之间为直角过渡，没有拼接焊缝带来的应力变形问题，整体结构刚性足以承载36GP系列电机额定输出扭矩下的反作用力，不会出现长期运行后立板倾斜、电机轴偏移的问题。垂直立板上开设的大直径中心通孔，尺寸完全匹配CHP-36GP电机的前端定位止口，安装时电机前端止口可以直接嵌入该通孔完成径向定位，避免电机输出轴与负载端出现不同心的问题；立板上围绕中心孔均匀布置的四个安装螺孔，孔位与CHP-36GP电机端盖的安装孔位完全对应，使用对应规格的内六角螺丝即可完成电机与支架的紧固连接，不需要额外加装转接板。水平底板作为支架与设备安装基面的连接载体，中心位置开设的通孔用于避让电机后端的出线或者尾部编码器、刹车组件，避免支架与电机尾部结构发生干涉；底板上分布的四个安装沉孔，采用沉头设计可以让固定螺丝的头部完全没入底板平面，保证支架底面与安装基面完全贴合，不会出现螺丝顶起导致支架倾斜的问题，四个孔位的分布尺寸充分考虑了小型设备安装面的常见孔距规格，能适配多数现有小型设备的安装位，不需要重新在基面上打孔。

从设计思路层面来说，这款支架的开发完全围绕CHP-36GP智海电机的实际安装尺寸展开，没有多余的冗余结构，整体外形紧凑，在保证结构强度的前提下尽可能缩小了占用空间，适合安装空间局促的小型机电设备使用。材质选择上兼顾了刚性与加工成本，折弯成型的工艺也适合批量生产，能有效控制配套件的采购成本。设计过程中充分考虑了安装的便利性，所有孔位的位置都预留了足够的扳手操作空间，不管是将电机固定到支架上，还是将支架固定到设备基面上，都不会出现工具无法伸入的问题；立板与底板的折弯处做了圆角过渡，既避免了尖锐边角带来的装配划伤风险，也能减少折弯处的应力集中，提升支架的抗疲劳强度，在电机频繁正反转的工况下也不会出现折弯处开裂的问题。

从安装边界尺寸来看，这款支架的垂直立板高度刚好覆盖CHP-36GP电机的机身安装段，不会遮挡电机的散热壳体，保证电机运行时的自然散热效果；水平底板的长宽尺寸略大于电机机身的外接圆直径，保证固定时的支撑稳定性，不会出现头重脚轻的倾覆问题。安装时需要注意，要先将电机与垂直立板的止口配合到位，再对角拧紧四个电机固定螺丝，避免单边受力导致止口配合错位；将支架固定到设备基面时，也要对角逐步拧紧底板的固定螺丝，保证支架底面与基面完全贴合，避免支架产生装配内应力，导致电机轴与负载连接后出现憋转、运行噪音过大的问题。在实际选型使用时，这款支架仅适配CHP-36GP系列的智海电机，若用于其他同外径但安装孔位不同的电机，需要核对孔位与止口尺寸是否匹配，避免出现无法安装的问题。
