WitMotion十轴倾角角度传感器结构设计

在工业姿态检测场景里，这类多轴倾角传感器的应用覆盖范围极广，从工程机械的臂架姿态监测，到工业机器人关节角度反馈，再到光伏追日系统的倾角校准、农业机械的作业平台水平检测，甚至是无人机的飞行姿态辅助校验，都能看到同类型传感单元的身影。本次拆解的这款十轴传感单元，核心功能是通过内置的多轴传感阵列，实时输出载体的三轴加速度、三轴角速度、三轴磁场数据以及气压高度信息，经过内置算法融合后，输出高精度的倾角、姿态角数据，无需外接额外的解算单元，TTL电平输出可以直接对接多数工业控制板卡的串口，省去了电平转换的额外电路设计。

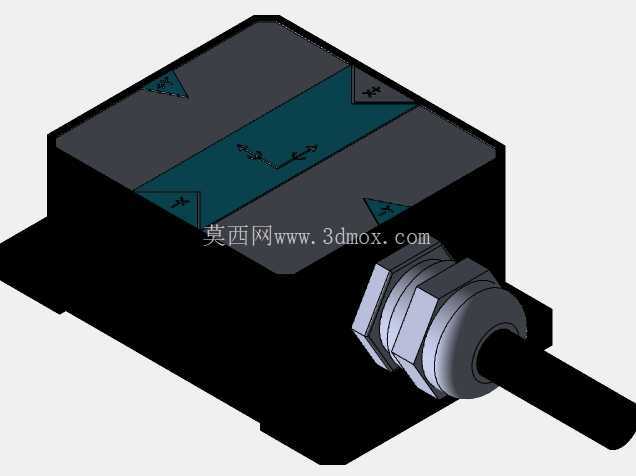

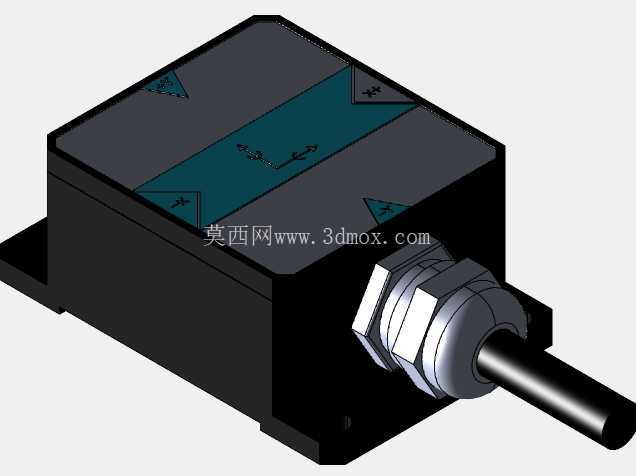

从结构设计思路来看，这款传感器采用了全封闭的方型金属壳体，壳体边角做了小尺寸倒角处理，既避免了安装过程中锐边划伤操作人员，也能在紧凑安装空间里减少与周边结构件的干涉。壳体侧面的出线端采用了金属防水接头，线缆与接头之间做了密封处理，能够满足多数工业现场的防尘防泼溅需求，接头的外螺纹设计可以配合锁紧螺母，将线缆接头牢牢固定在壳体上，避免设备运行过程中线缆拉扯导致内部接线松脱。壳体顶部的标记区域做了坐标轴丝印，安装时可以直接对照丝印确定传感器的轴向，省去了安装后反复校准轴向的步骤，对于批量安装的场景来说，能大幅提升现场装配的效率。

从安装边界来看，这款传感器的壳体为标准方块结构，底部预留了两个对称的安装孔位，孔位间距适配常规的工业安装标准，可以直接通过M3螺丝固定在设备的安装平面上，不需要额外设计定制安装支架。传感器整体厚度控制在较低的尺寸范围内，即使是安装空间局促的小型设备内部，也能找到合适的安装位置，不会与周边的电路板、传动部件产生空间干涉。出线方向为侧出式，相比直出式的出线设计，侧出线可以减少传感器整体的纵向安装空间需求，线缆可以沿着设备壁面走线，方便线束的固定与整理。

在实际选型适配过程中，结构工程师需要重点关注传感器的安装平面度，如果安装平面存在较大的平面度误差，会导致传感器初始倾角偏差，需要在软件端做零位校准，因此在设计安装位时，要尽量保证安装面的平面度公差控制在合理范围内，同时安装螺丝的锁紧力矩要均匀，避免壳体受挤压变形导致内部传感芯片的安装基准偏移，影响测量精度。这款传感器的内部电路板采用了防震固定设计，在壳体与电路板之间填充了缓冲材质，能够抵御工业现场常见的振动冲击，避免设备运行过程中的振动导致传感数据出现跳变，适合在有持续振动的工程机械、自动化设备上使用。

不同于普通的单轴或双轴倾角传感器，十轴的配置可以同时满足姿态解算、航向测量、高度辅助检测的多重需求，在一些需要多维度姿态反馈的场景里，不需要同时安装多个不同功能的传感器，既节省了安装空间，也减少了多个传感器数据融合的工作量。壳体表面采用了阳极氧化处理，具备一定的耐腐蚀能力，可以在湿度较高或者有轻微腐蚀性气体的车间环境中长期使用，不会轻易出现壳体锈蚀的问题。传感器的接头部分采用了标准的工业连接器规格，后期维护更换线缆时，可以直接采购同规格的配件，不需要专门定制线缆，降低了设备的后期维护成本。

在做三维结构建模时，需要重点还原壳体的安装孔位尺寸、出线接头的螺纹规格以及顶部坐标轴标记的位置，这些细节直接关系到后续装配时的干涉检查是否准确，尤其是出线接头的长度尺寸，如果建模时尺寸偏差过大，在做整机装配检查时，很容易出现接头与周边结构件碰撞的问题，导致实际生产时需要修改结构。另外壳体的边角倒角尺寸也要准确还原，虽然倒角属于细节特征，但在紧凑安装空间里，倒角的大小直接决定了传感器是否能顺利装入预留的安装槽位。
