适配5英寸轮组的8mm孔径金属键轴结构件

在小型移动机器人、教育类智能小车以及轻型输送模组的轮组传动结构中，轴与轮毂的联接可靠性直接决定了设备运行的平稳性，这款8mm孔径的金属键轴结构件，正是针对Cytron 5英寸轮子的安装匹配需求开发的专用联接部件。从实际应用场景来看，这类键轴件多用于负载在5kg以内的小型轮式设备，常见于高校机器人竞赛参赛作品、实验室小型移动平台、轻型AGV导引车的从动轮或驱动轮装配环节，能够在频繁启停、小幅颠簸的运行工况下，保证轮体与轴的同步转动，避免传统顶丝固定方式容易出现的打滑、轴面磨损问题。

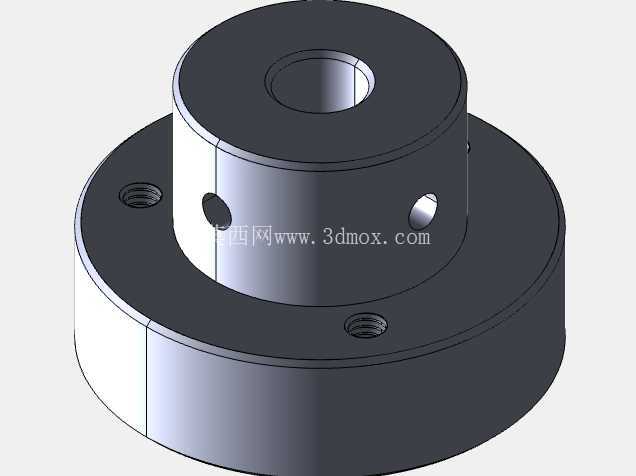

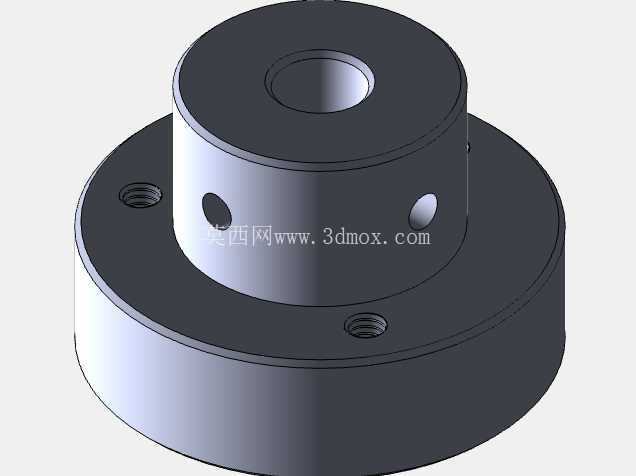

从结构功能特性来看，该部件采用阶梯式双法兰结构设计，下部大直径法兰盘作为安装基准面，盘面上均匀分布的螺纹孔用于将整个轴座固定在设备的安装基板上，安装时只需保证法兰端面与基板平面贴合，即可获得稳定的支撑刚性，无需额外加工定位台阶，降低了配套安装板的加工难度。上部的轴套部分为核心功能区，中心8mm的通孔用于穿过对应直径的传动轴，轴套侧壁设置的径向孔分为两类，一类是带内螺纹的顶丝孔，用于穿入紧定螺钉实现轴与轴套的周向固定，另一类是光孔结构，用于安装键联接的辅助定位销，双重固定结构既可以传递额定扭矩，也能在设备受到冲击载荷时避免轴与轴套发生相对转动。

设计过程中，首先要匹配5英寸轮子的轮毂安装尺寸，下部法兰的外径与轮毂的安装止口内径保持间隙配合，装配时轮毂可以直接套在法兰外圆上，保证轮体的旋转中心与轴孔中心同轴度控制在0.05mm以内，减少轮体转动时的径向跳动。轴套的高度尺寸经过反复校核，既要保证与轴的配合长度足够提供稳定的支撑力，避免轴在高速转动时出现挠度变形，又要控制整体高度不超出轮毂的内部空腔，防止装配后轴套突出轮体侧面影响设备的整体布局。法兰盘上的螺纹孔位置与5英寸轮子的安装孔位完全对应，用户装配时不需要额外打孔，直接使用标准螺栓即可完成轮体与轴座的固定，大幅缩短装配周期。

从安装边界来看，该部件的下部法兰厚度经过优化，在保证结构强度的前提下尽可能压缩轴向尺寸，使得整个轴座安装后突出基板的高度控制在合理范围内，不会过多占用设备内部的安装空间。中心轴孔的公差带选用H7级精度，与g6级公差的传动轴配合时，既可以保证装配时的顺畅性，不会出现过紧卡滞的问题，又能控制配合间隙在合理范围，减少转动时的旷量。侧壁的顶丝孔位置避开了轴的键槽加工区域，紧定螺钉拧紧后可以直接顶在轴的光面上，不会因为顶在键槽边缘导致固定失效。在实际选型使用时，需要注意配套传动轴的轴端需要加工对应深度的顶丝定位凹坑，进一步提升固定的可靠性，同时安装时要在法兰与基板的结合面涂抹少量密封脂，避免设备在潮湿环境下运行时，水汽从安装缝隙进入轴孔内部造成轴面锈蚀。

这类键轴结构件相比传统的一体式轴毂联接结构，最大的优势在于模块化设计，当轮体出现磨损需要更换时，不需要拆卸整个传动轴，只需松开法兰上的固定螺栓即可完成轮体连同轴座的整体更换，维护效率提升明显。同时金属材质的结构刚性远高于塑料材质的轴座，在承受侧向冲击力时不容易出现断裂问题，能够适应更多复杂的运行路面场景。
