FRC赛事快速反应竞技机器人结构设计

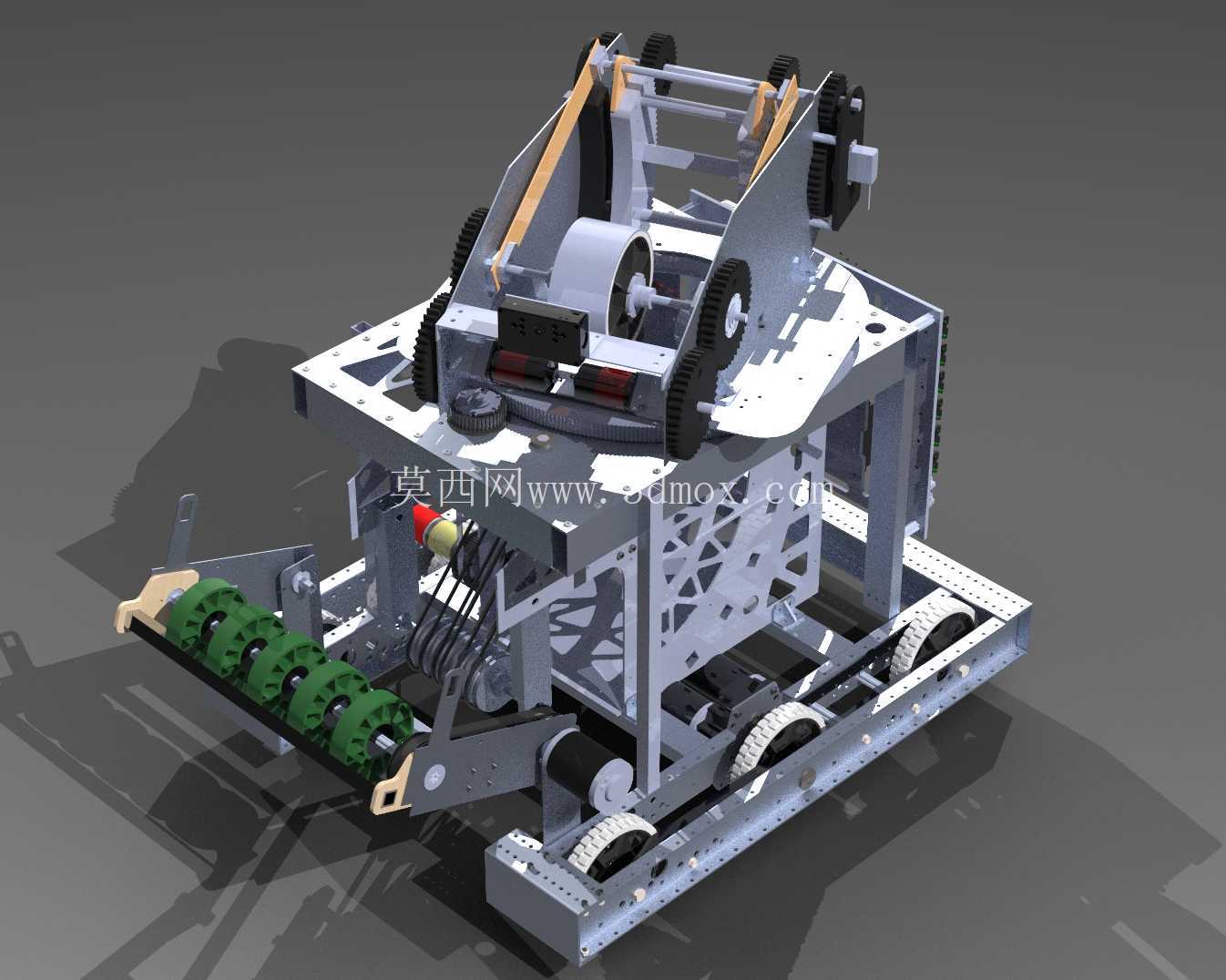

　　这款竞技类移动机器人的结构设计完全围绕赛事对抗场景的实际需求展开，从底盘布局到上层执行机构的选型，每一处结构都经过赛事场景的工况校验。首先看行走部分，采用四轮麦克纳姆轮布局的底盘框架，所有轮组的安装座都做了沉孔定位设计，安装时不需要额外做同轴度调校，直接通过螺栓锁紧就能保证轮系的平行度要求，底盘框架采用镂空铝型材拼接设计，在保证整体结构刚性的前提下，尽可能降低了整机自重，避免赛事中因为自重过大导致的加速性能不足、爬坡打滑问题，底盘的安装边界预留了足够的传感器安装位，不管是视觉识别模组还是碰撞检测传感器，都能直接通过预留的T型槽固定，不需要额外打孔破坏框架结构。

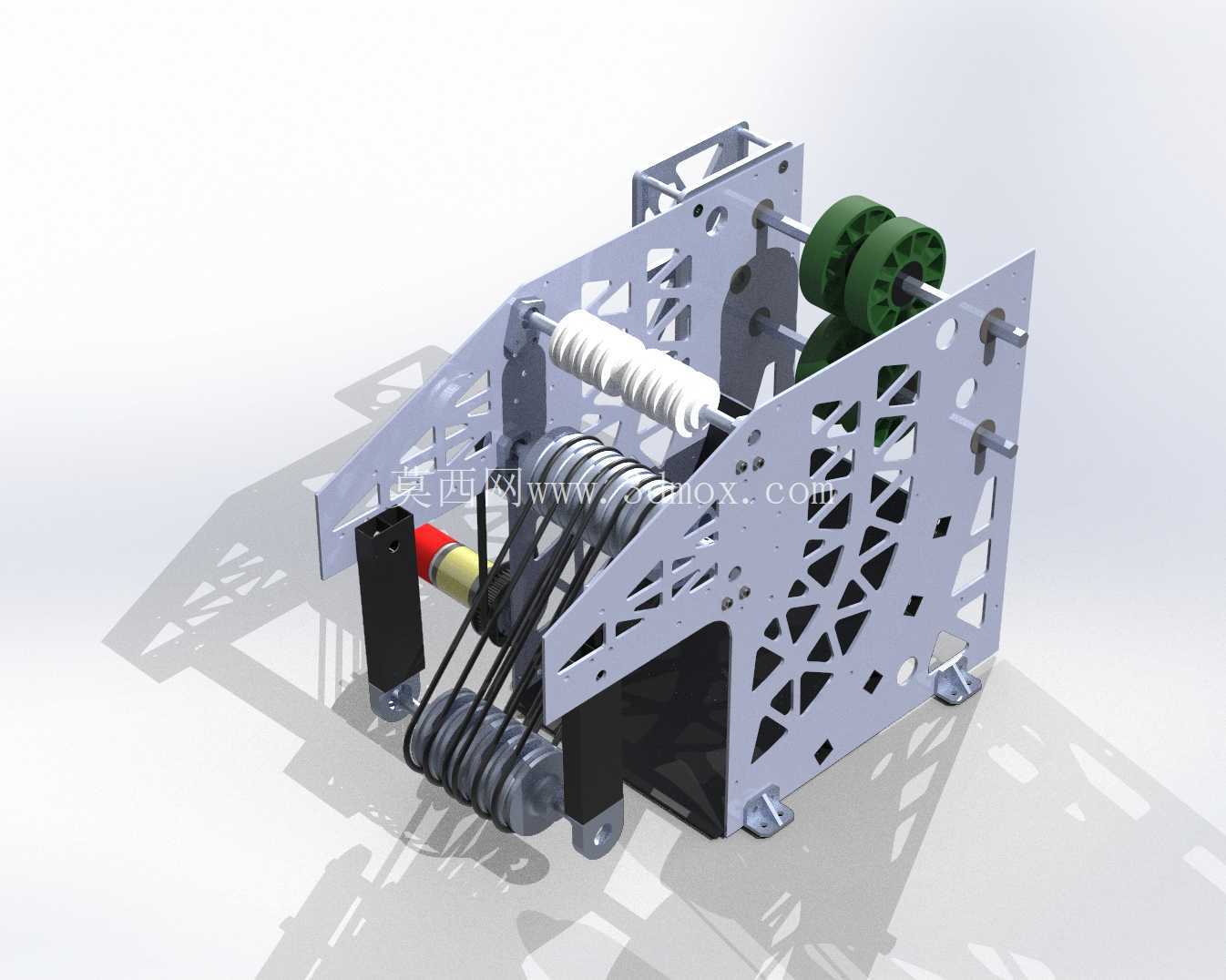

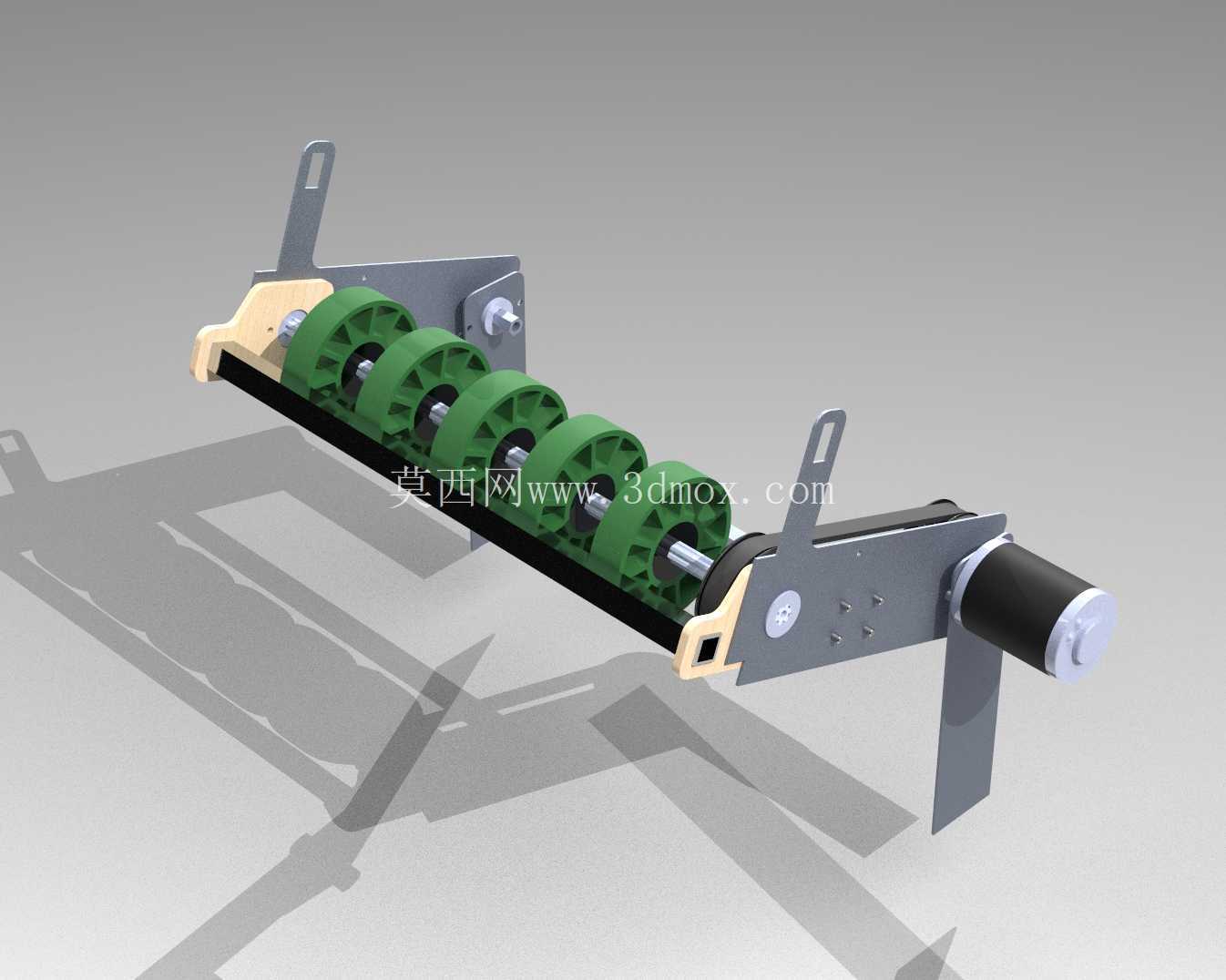

　　上层的执行机构分为两个功能模块，前端的拾取机构采用多组包胶滚轮组设计，滚轮的间距经过反复调校，能够稳定拾取赛事规定尺寸的道具，不会出现卡滞或者道具滑脱的问题，滚轮组的摆臂采用铰链式连接，摆臂的抬升行程刚好覆盖道具拾取到高位投放的高度差，摆臂的驱动采用同步带传动，相比齿轮传动能够缓冲拾取过程中的冲击载荷，避免硬接触导致的齿轮崩齿问题。中部的抬升机构采用剪叉加连杆的复合结构，相比单纯的连杆抬升，这种结构的抬升过程更平稳，负载能力更强，能够承载多枚赛事道具完成高位投放动作，抬升机构的导向轮采用内嵌式安装，不会在运行过程中剐蹭到周边的框架结构，所有传动部位都预留了润滑脂加注口，日常维护不需要完全拆解结构就能完成保养动作。

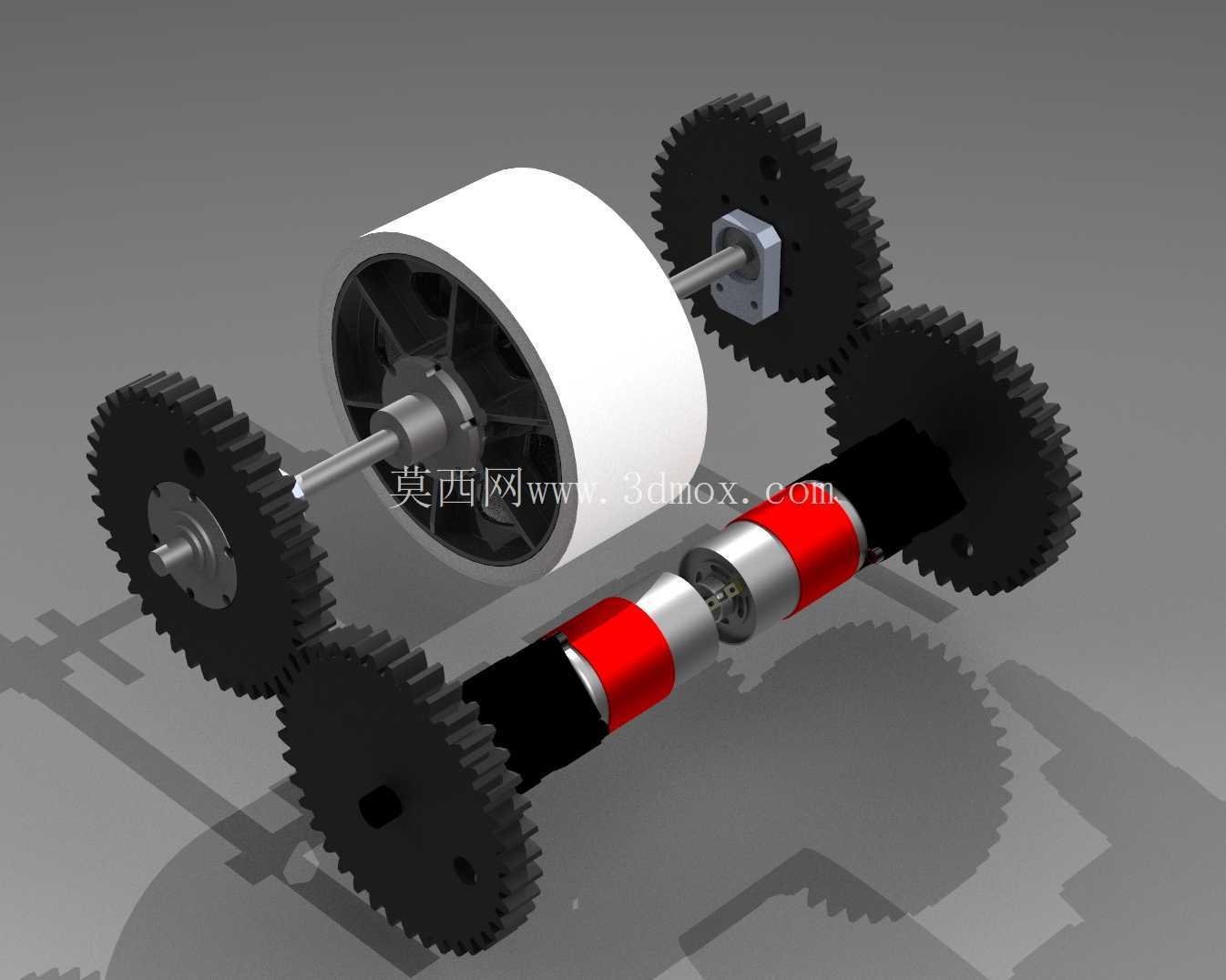

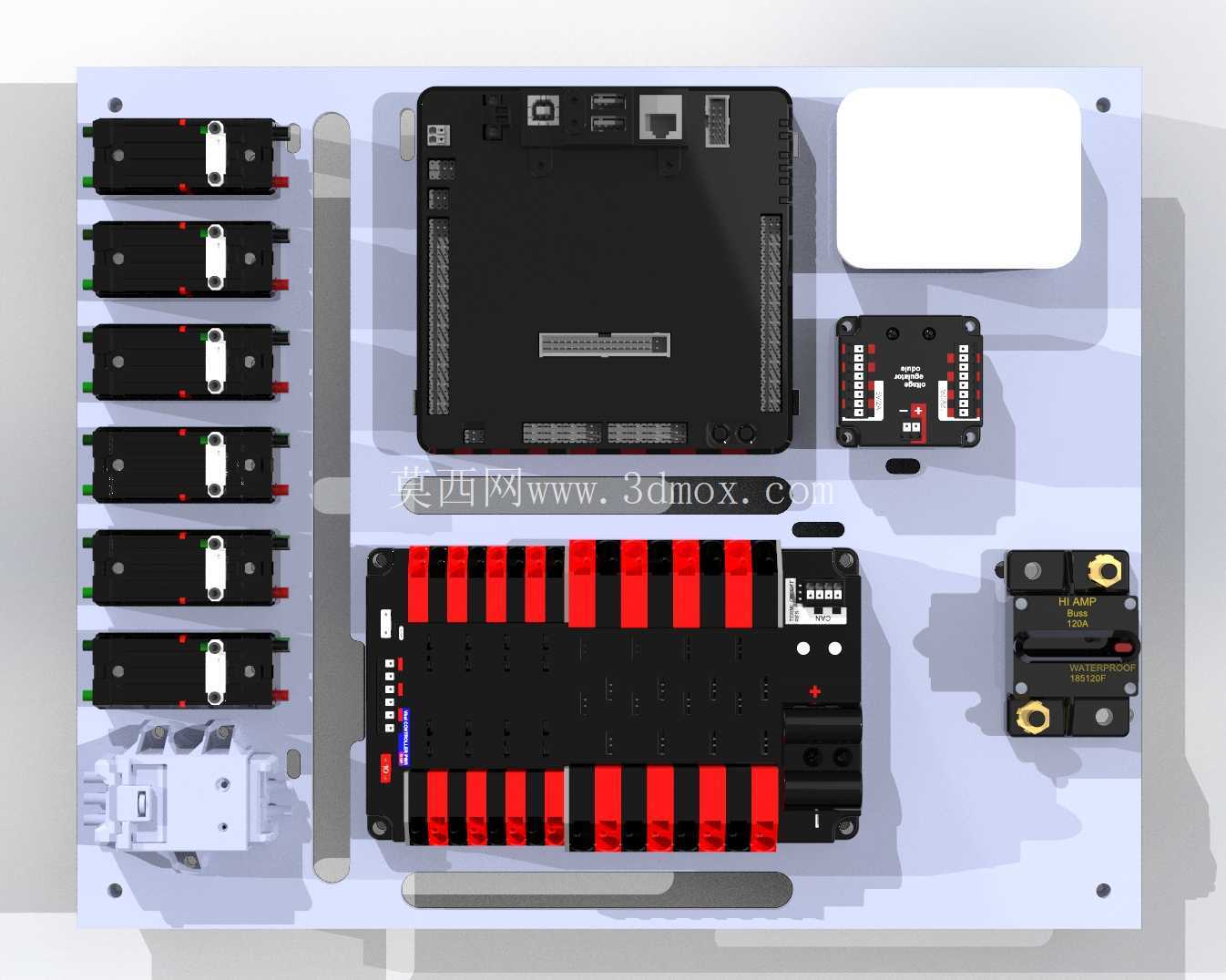

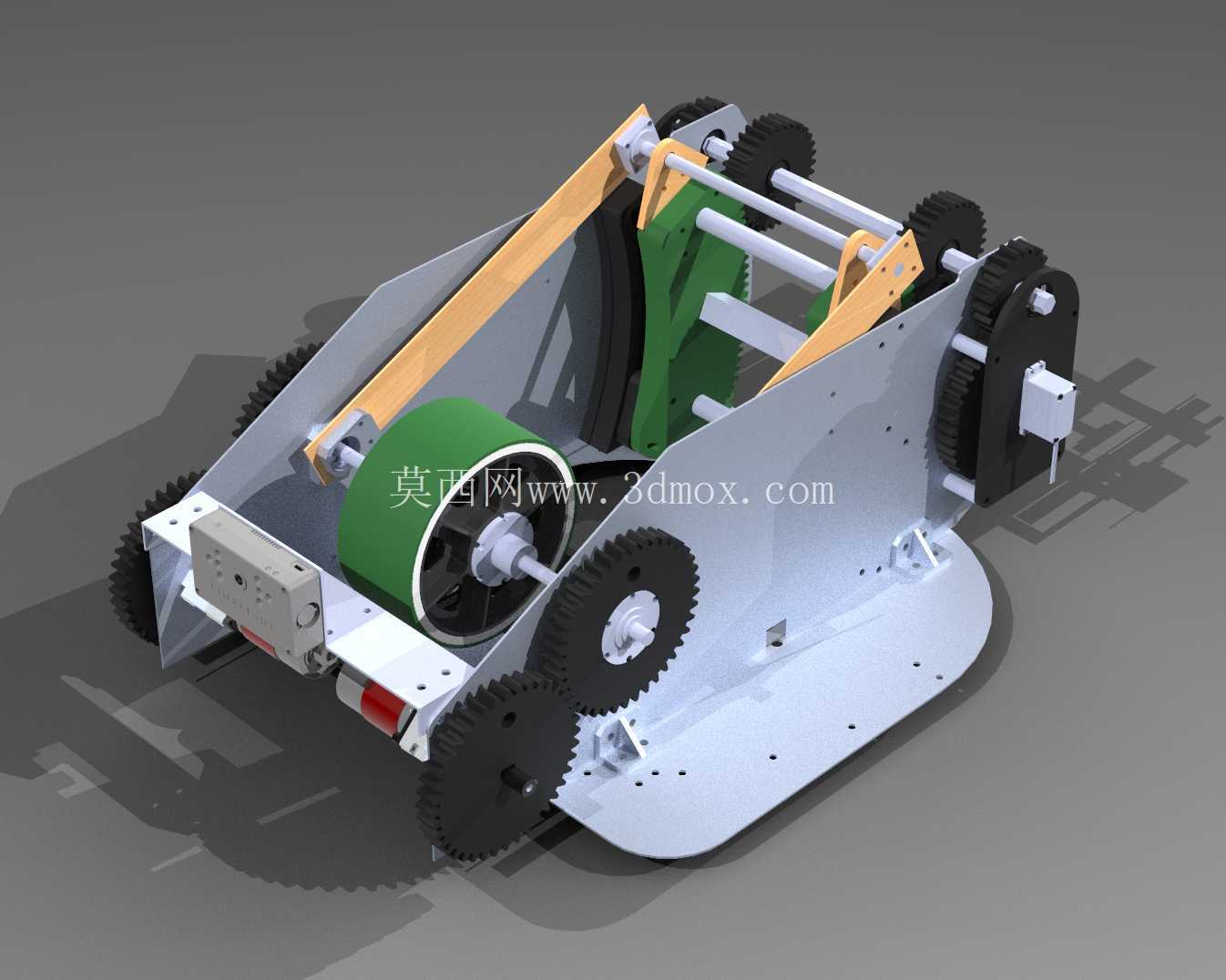

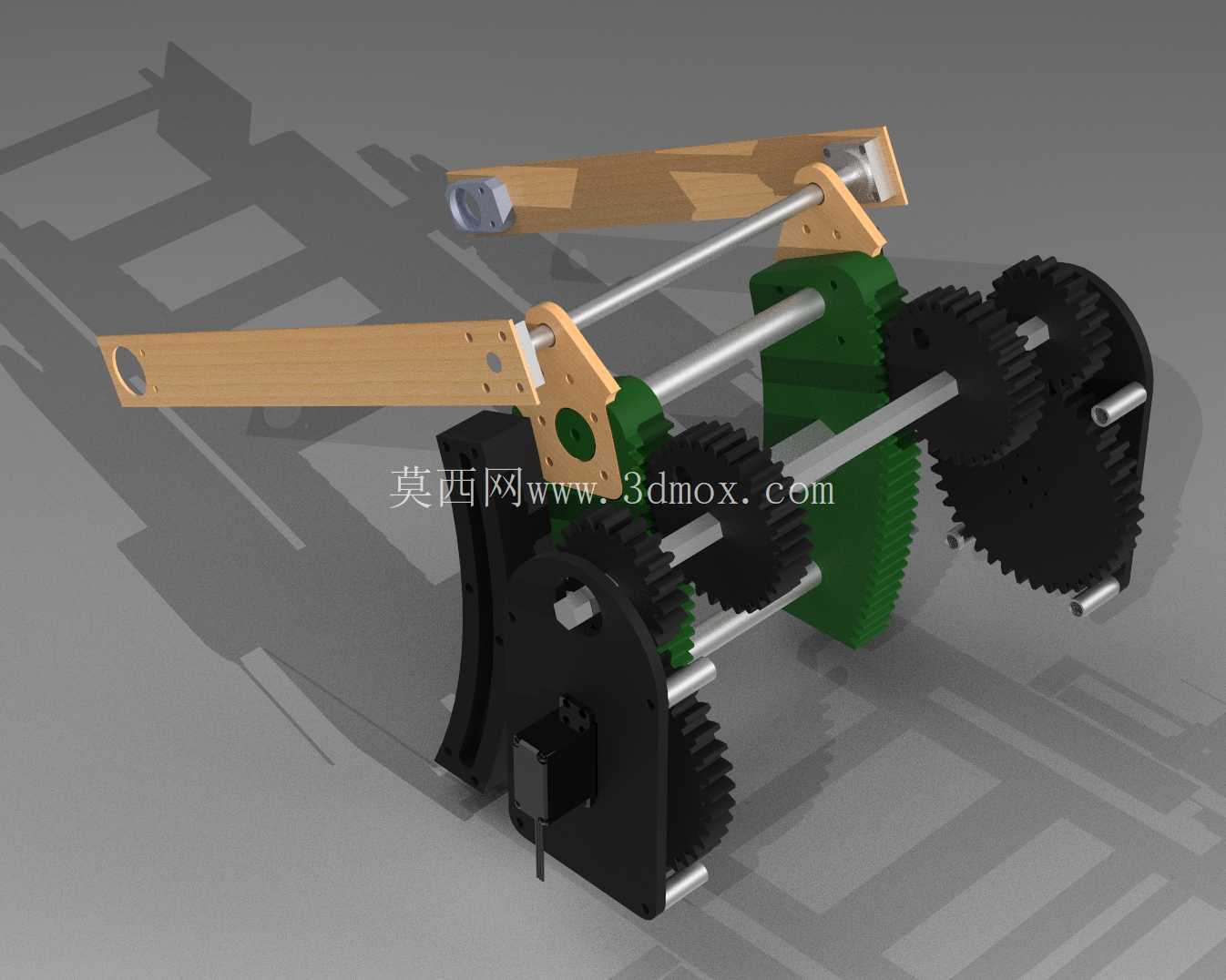

　　顶部的发射机构采用双摩擦轮布局，摩擦轮的间距可以通过侧边的调节螺栓微调，能够适配不同表面摩擦系数的道具，保证发射初速度的稳定性，发射角度的调节采用舵机直接驱动的摆臂结构，调节响应速度快，能够在移动过程中快速完成角度校准，不会因为调节滞后错失得分时机。整机的电气安装板采用分层布局，主控、驱动模块、电源模块分别固定在不同的安装层，层与层之间预留了走线槽，所有线束都能通过走线槽规整布置，避免运行过程中线束被运动部件剐蹭导致的断路问题，电气安装板的固定采用快拆式卡扣设计，检修时不需要拧动大量螺栓就能直接拆下安装板，大幅缩短赛事间隙的检修时间。

　　从结构设计的思路来看，这款机器人没有追求过于复杂的功能堆叠，所有结构都围绕赛事中的核心得分动作做优化，每一处连接部位都做了防松设计，所有外露的螺栓都加装了防松垫圈，避免对抗过程中的震动导致螺栓松动脱落，整机的重心控制在底盘中心偏前的位置，在加速和急停过程中不会出现翘头或者侧翻的问题，轮组的悬挂采用硬橡胶减震垫，既能缓冲场地接缝带来的震动，又不会因为减震过软导致整机晃动影响发射精度。在安装边界的设计上，所有突出机体的部件都做了圆角处理，不会在对抗过程中勾挂对方机器人的结构或者场地道具，整机的外围尺寸完全符合赛事的规则要求，不需要在赛前做额外的结构裁切，所有易损件都采用通用标准件，赛事过程中如果出现零件损坏，能够快速更换备件，不需要等待定制零件的加工周期。
